12포인트 PCAP 터치 포일: 대화형 애플리케이션에 터치 정확도 일치

대화형 디스플레이는 사용자가 개체를 탭하거나 드래그하거나 콘텐츠를 확대하거나 이미지를 회전할 때 자연스럽게 반응할 것으로 예상됩니다. 장비 제조업체의 경우 이러한 경험을 달성하려면 적절한 해상도의 디스플레이를 선택하는 것 이상이 필요합니다. 터치 센서는 손가락 움직임을 일관되게 감지하고 필요한 동작을 지원하며 완성된 장치의 기계적 구조에 맞아야 합니다.

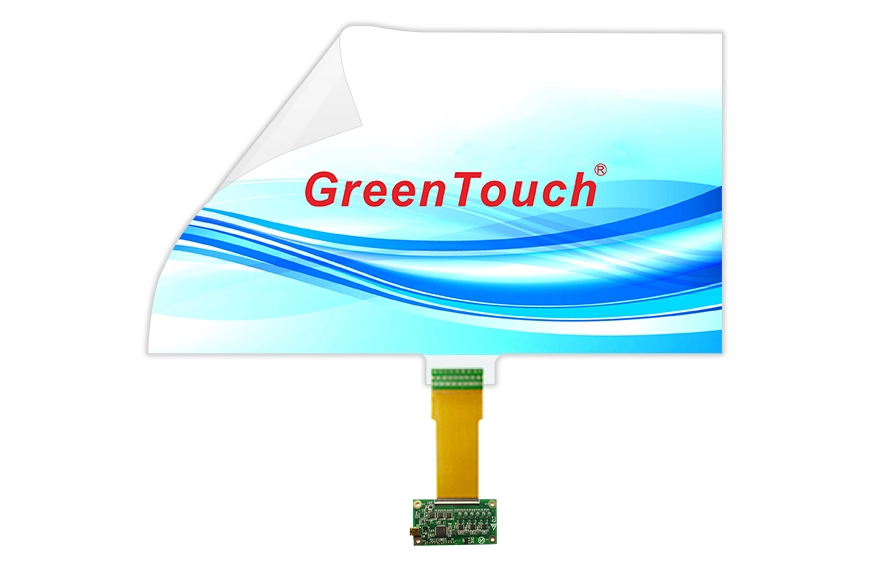

Interactive Touch Foil 10.1~32인치(XTM 시리즈)  는 유리, 아크릴 또는 폴리카보네이트 표면에 터치 기능을 추가해야 하는 프로젝트를 위해 설계되었습니다. 12개의 터치 포인트를 지원하는 PCAP(Interactive Projected Capacitive) 기술을 갖춘 이 시리즈는 안내 키오스크, 자동 판매기, 대화형 디스플레이 창, 디지털 간판, 스마트 회의 테이블 및 게임 테이블에 적합합니다.

그러나 터치 포인트의 수만으로는 사용자 경험의 품질이 결정되지 않습니다. 터치 정확도, 디스플레이 크기, 설치 품질, 소프트웨어 동작이 어떻게 함께 작동하는지 이해하면 제조업체가 올바른 터치 솔루션을 선택하고 통합하는 데 도움이 됩니다.

12포인트 PCAP 터치가 실제로 무엇을 의미합니까?

투영형 정전식 터치 기술은 손가락이 감지 표면에 접근하거나 접촉할 때 전기장의 변화를 감지합니다. 컨트롤러는 이러한 신호를 처리하여 터치 위치를 식별하고 이를 호스트 시스템에 보고합니다.

12포인트 PCAP 터치 포일은 전체 시스템의 기능에 따라 최대 12개의 동시 터치 포인트를 지원할 수 있습니다. 이는 응용 프로그램이 동시에 화면과 상호 작용하기 위해 여러 손가락이 필요한 경우에 유용합니다.

예를 들어 사용자는 두 손가락을 사용하여 지도를 확대하거나, 이미지를 회전하거나, 대화형 테이블의 개체를 조작할 수 있습니다. 협업 애플리케이션을 사용하면 여러 사용자가 디스플레이의 다양한 영역과 상호 작용할 수도 있습니다. 이러한 상황에서 멀티 터치 기능은 소프트웨어에 작업할 수 있는 더 많은 입력 정보를 제공합니다.

그럼에도 불구하고 12개의 터치 포인트를 지원한다고 해서 모든 제스처가 올바르게 수행되는 것을 자동으로 보장하는 것은 아닙니다. 운영 체제, 애플리케이션 소프트웨어, 컨트롤러 구성 및 기계적 설치가 모두 최종 결과에 영향을 미칩니다. 개발자는 센서의 최대 터치 포인트 사양에만 의존하기보다는 전체 장치에서 의도한 제스처를 테스트해야 합니다.

의도한 애플리케이션에 터치 정확도를 일치시키세요

다양한 대화형 장치는 터치 감지에 대한 요구 사항이 다릅니다. 터치 포일을 선택하기 전에 장비 설계자는 사용자가 인터페이스와 상호 작용하는 방식과 가장 중요한 입력 유형을 식별해야 합니다.

정보 키오스크의 경우 정확한 한 손가락 선택이 주요 요구 사항인 경우가 많습니다. 사용자는 메뉴 항목을 탭하고, 서비스를 선택하고, 반복적인 시도 없이 인터페이스 화면 사이를 이동해야 합니다. 테스트는 버튼 반응, 화면 가장자리 근처의 터치 등록, 전체 활성 영역에서의 일관된 작동에 중점을 두어야 합니다.

자동판매기는 상호작용 패턴이 다릅니다. 사용자는 제품을 선택하고, 수량을 조정하고, 결제 옵션을 탐색할 수 있습니다. 터치 인터페이스는 의도적인 선택 사항을 안정적으로 등록하고 정기적인 청소 후에도 계속 사용할 수 있어야 합니다.

대화형 테이블과 게임 테이블에는 보다 광범위한 멀티 터치 테스트가 필요할 수 있습니다. 개체 끌기, 그래픽 회전, 두 손가락으로 확대/축소 등이 표면 전체에서 일관되게 느껴져야 합니다. 여러 사용자가 동시에 상호 작용하는 경우 테스트에서는 별도의 터치 위치와 겹치는 동작도 다루어야 합니다.

이러한 애플리케이션의 경우 12포인트 PCAP 기능을 갖춘 Interactive Touch Foil은 멀티 터치 입력을 위한 기반을 제공합니다. 최종 선택에는 실제 소프트웨어, 예상 동시 사용자 수 및 디스플레이의 물리적 레이아웃이 반영되어야 합니다.

디스플레이 크기와 활성 터치 영역이 함께 작동해야 함

XTM 시리즈는 10.1인치부터 32인치까지의 크기를 포괄하며 16:9, 4:3 및 16:10 화면 비율의 옵션을 사용할 수 있습니다. 이 제품군을 통해 장비 제조업체는 디스플레이 및 인클로저 설계와 함께 터치 레이어를 고려할 수 있습니다.

올바른 대각선 크기를 선택하는 것은 첫 번째 단계일 뿐입니다. 터치 포일의 활성 영역은 사용 가능한 디스플레이 영역과 일치해야 하며 센서는 의도한 터치 표면 뒤에 올바르게 배치되어야 합니다.

예를 들어, 셀프 서비스 키오스크에 설치된 21.5인치 디스플레이에는 가시 영역의 크기를 변경하는 베젤, 장착 프레임 또는 보호 유리가 있을 수 있습니다. 센서와 디스플레이가 잘못 정렬된 경우 보고된 터치 위치가 사용자가 선택한 위치와 일치하지 않을 수 있습니다.

주문하기 전에 디스플레이의 대각선 크기, 종횡비, 활성 영역, 장착 치수 및 센서의 원하는 위치를 확인하십시오. 맞춤형 크기가 필요한 경우 인클로저를 마무리하기 전에 공급업체와 기계 도면 및 설치 배열을 논의하십시오.

모서리와 가장자리를 따라 터치 반응을 테스트해 보는 것도 좋습니다. 이러한 위치는 기본 중앙 화면 테스트 중에 나타나지 않을 수 있는 정렬 또는 통합 문제를 드러낼 수 있습니다.

유리, 아크릴, 폴리카보네이트용 투명 터치 포일

터치 포일의 가장 큰 장점은 기존 프레임 터치 패널 없이도 대화형 기능을 추가할 수 있다는 것입니다. XTM 시리즈는 0.2mm의 초박형 투명 PET 필름을 사용하며 유리, 아크릴, 폴리카보네이트에 적용하도록 설계되었습니다.

지정된 빛 투과율은 최소 93%이므로 기본 콘텐츠를 계속 볼 수 있어야 하는 디스플레이 창과 디지털 간판에 투명성이 중요한 고려 사항이 됩니다. 실제 광학 성능은 디스플레이, 기판, 접착제, 표면 처리 및 설치 품질에 따라 달라집니다.

각 기판에는 적절한 준비가 필요합니다. 필름을 부착하기 전에 장착 표면은 깨끗하고 건조하며 평평해야 합니다. 먼지, 갇힌 공기, 주름 또는 불균일한 접착은 완성된 외관에 영향을 줄 수 있으며 문제 해결을 복잡하게 만들 수 있습니다.

맞춤형 옵션에는 눈부심 방지(AG), 지문 방지(AF), 반사 방지(AR) 처리는 물론 크기, 로고, 붙여넣기 서비스도 포함됩니다. 이러한 옵션은 모든 프로젝트에 대해 자동으로 선택되기보다는 시청 환경 및 유지 관리 요구 사항에 따라 평가되어야 합니다.

곡선형 애플리케이션의 경우 공급업체에 원하는 형상과 장착 조건을 확인하십시오. XTM 시리즈는 평면 및 곡선형 애플리케이션을 지원하지만 생산 전에 특정 곡률 및 어셈블리 설계에 대한 호환성을 확인해야 합니다.

설치 품질은 터치 성능에 직접적인 영향을 미칩니다

적합한 센서라도 잘못 설치되면 일관되지 않은 성능을 발휘할 수 있습니다. 제어된 설치 프로세스는 장치가 생산에 들어가기 전에 피할 수 있는 문제를 줄이는 데 도움이 됩니다.

유리 뒷면이나 기타 호환 가능한 기판을 청소하고 건조시키는 것부터 시작하세요. 필름에서 보호층을 제거하고 공급업체의 지침에 따라 감지면을 식별합니다. 센서를 장착 표면에 부착하기 전에 조심스럽게 정렬하십시오.

접착하는 동안 점차적으로 작업하고 적절한 스크레이퍼를 사용하여 갇힌 공기를 제거하십시오. 주름, 고르지 못한 압력, 연성 회로의 불필요한 당김을 피하십시오. 필름이 고정되면 지정된 커넥터를 사용하여 FPC(연성 인쇄 회로)를 일치하는 컨트롤러에 연결합니다.

그런 다음 제공된 USB 케이블을 통해 컨트롤러를 호스트 장치에 연결할 수 있습니다. 터치 성능을 평가하기 전에 필수 시스템 설정 및 보정을 완료하세요.

보고된 터치 좌표가 표시되는 인터페이스와 일치하는지 확인할 때 보정이 특히 중요합니다. 모서리, 가장자리, 중앙을 포함하여 디스플레이 전체의 여러 지점을 테스트합니다. 일관된 오프셋이 나타나면 센서 자체에 결함이 있다고 가정하기 전에 정렬 및 교정을 검사하십시오.

프로덕션 환경의 경우 이러한 단계를 문서화하면 여러 기술자가 동일한 프로세스를 따르는 데 도움이 되고 설치 관련 문제를 더 쉽게 추적할 수 있습니다.

USB 연결 및 운영 체제 호환성 확인

터치 정확도는 컨트롤러가 호스트 시스템과 통신하는 방식에 따라 달라집니다. XTM 시리즈는 USB 2.0 전속 인터페이스를 사용하며 Windows, Android 및 Linux와 호환되도록 지정되었습니다.

OEM 프로젝트의 경우 선택한 컨트롤러와 호스트 장치가 원하는 운영 체제 버전에서 함께 작동하는지 확인하십시오. 기본 연결 테스트에서는 기기가 인식되는지, 터치 좌표가 올바르게 보고되는지, 애플리케이션이 필요한 동작에 응답하는지 확인해야 합니다.

공급업체는 인터페이스에 드라이버가 필요하지 않으며 보정이 필요하다고 설명합니다. 특히 내장형 시스템이나 사용자 정의된 운영 체제 이미지의 경우 선택한 하드웨어 및 소프트웨어 환경에 대해 실제 설정 요구 사항을 확인해야 합니다.

실제 승인 테스트에는 반복 탭, 연속 드래그, 두 손가락 확대/축소 및 회전, 동시 터치 입력이 포함되어야 합니다. 설치 후 테스트를 실행하고 어셈블리를 최종 엔클로저에 장착한 후 다시 테스트합니다. 이는 터치 포일 자체가 아닌 전체 장치 구조로 인해 발생하는 문제를 식별하는 데 도움이 됩니다.

상업용 및 공공 장소 장비의 내구성 평가

공공 환경의 터치 장치는 빈번한 상호 작용에 직면합니다. 또한 지문, 일상적인 청소, 우발적인 충격 및 습기에 노출될 수도 있습니다.

XTM 시리즈는 IP67 방수 보호 및 기물 파손 및 오염에 대한 저항성을 지정합니다. 이러한 기능은 공용 장비의 터치 솔루션을 평가할 때 관련이 있지만 프로젝트 팀은 완제품에 적용하기 전에 적용 가능한 테스트 조건과 보호 범위를 확인해야 합니다.

특히, 터치 포일에 명시된 보호 수준이 전체 장치에 자동으로 적용된다고 가정해서는 안 됩니다. 인클로저, 이음새, 케이블 출구, 컨트롤러, 커넥터 및 설치 방법은 조립된 시스템의 방수 및 오염 물질에 대한 저항성에 영향을 미칠 수 있습니다.

자동 판매기 및 안내 키오스크의 경우 실제 세척제, 사용 빈도, 액체에 대한 노출 및 예상 서비스 조건을 고려하십시오. 대표적인 조건에서 테스트된 프로토타입은 선택한 구조가 응용 분야의 요구 사항을 충족하는지 확인하는 데 도움이 될 수 있습니다.

제품 통합을 지원하는 공급업체와 협력

터치 포일 선택은 대규모 장비 개발 프로젝트의 일부인 경우가 많습니다. 따라서 맞춤화, 컨트롤러 통합, 제조 일관성 및 기술 커뮤니케이션을 지원하는 공급업체의 능력은 센서 사양만큼 중요할 수 있습니다.

심천 GreenTouch 기술 유한 회사 정전식 및 저항식 터치스크린, 적외선 터치 프레임, 나노 터치 포일, 터치 모니터, 통합 터치 시스템을 제공하는 터치 제품 전문 제조업체입니다. 제조 역량에는 클래스 1000 먼지 없는 라미네이션 작업장, 다양한 접합 기술 및 5,000m2 규모의 표준 생산 작업장이 포함됩니다.

또한 이 회사는 20명 이상의 기술 엔지니어, 연간 50개 이상의 신제품, 10개 이상의 연간 특허를 보고합니다. 품질 및 제품 자격 증명에는 CE, FCC, CB 및 RoHS와 같은 제품 인증과 함께 ISO 9001 및 ISO 14001 관리 시스템 인증이 포함됩니다.

XTM 시리즈 프로젝트의 경우 구매자는 가능한 경우 대상 디스플레이 크기, 기판 재질, 종횡비, 예상 터치 제스처, 호스트 운영 체제 및 설치 도면을 제공해야 합니다. 이러한 세부 정보는 표준 크기가 적절한지 또는 사용자 정의 및 추가 검증이 필요한지 여부를 설정하는 데 도움이 됩니다.

터치 포일을 마무리하기 전의 실용적인 체크리스트

터치 포일 생산을 승인하기 전에 다음 사항을 검토하십시오.

• 터치 요구 사항: 애플리케이션에 한 손가락 입력, 멀티 터치 제스처 또는 여러 사용자의 동시 상호 작용이 필요한지 확인합니다.

• 디스플레이 호환성: 대각선 크기, 종횡비, 활성 영역 및 센서 정렬을 확인합니다.

• 기판 및 설치: 재료 호환성, 표면 준비, 장착 형상 및 곡면 요구 사항을 확인합니다.

• 컨트롤러 및 소프트웨어: USB 연결, 운영 체제 인식, 보정 및 애플리케이션 동작을 테스트합니다.

• 광학 성능: 투명도, 반사, 눈부심 및 선택적 표면 처리의 적합성을 평가합니다.

• 환경 조건: 청소 방법, 습기 노출, 기계적 보호 및 전체 인클로저의 요구 사항을 검토합니다.

• 생산 검증: 대량 생산을 승인하기 전에 실제 작동 조건에서 완성된 어셈블리를 테스트합니다.

구조화된 평가는 제조업체가 센서 사양과 완성된 대화형 장치의 성능을 구별하는 데 도움이 됩니다.

결론

12포인트 PCAP 터치 포일을 선택하려면 동시 터치 입력을 계산하는 것 이상이 필요합니다. 올바른 솔루션은 의도한 제스처, 디스플레이 형상, 기판, 컨트롤러, 소프트웨어 및 운영 환경과 일치해야 합니다. 일관된 결과를 얻으려면 설치 및 시스템 수준 테스트가 똑같이 중요합니다.

Interactive Touch Foil 10.1~32인치(XTM 시리즈) 는 12포인트 PCAP 터치, 0.2mm 투명 PET 필름, 다양한 디스플레이 크기, 평면 또는 곡면 애플리케이션을 위한 사용자 정의 옵션의 조합을 제공합니다. 요구 사항을 조기에 정의하고 전체 어셈블리를 검증함으로써 OEM 및 시스템 통합업체는 키오스크, 자동 판매기, 디지털 간판, 대화형 테이블 및 기타 터치 지원 장비에 대해 더 나은 정보를 바탕으로 결정을 내릴 수 있습니다.

맞춤형 터치 인터페이스가 필요한 프로젝트의 경우 ShenZhen GreenTouch Technology Co.,Ltd. 사용 가능한 크기, 기판 호환성, 컨트롤러 구성 및 설치 요구 사항에 관해 상담할 수 있습니다.
