VESA 75 × 75 대 100 × 100mm: 폐쇄형 프레임 디스플레이에 대한 장착 호환성

터치스크린 모니터는 사용 가능한 디스플레이 영역에 맞을 수 있지만 장착 구멍이 장비 브래킷 또는 인클로저와 일치하지 않으면 여전히 설치 문제가 발생합니다. OEM 프로젝트의 경우 이러한 불일치로 인해 추가 어댑터 플레이트, 추가 가공, 더 긴 조립 시간 및 더 복잡한 유지 관리가 발생할 수 있습니다. VESA 장착 패턴을 조기에 확인하면 장비 설계자가 모니터를 완성된 시스템에 통합하기 전에 이러한 문제를 방지하는 데 도움이 됩니다.

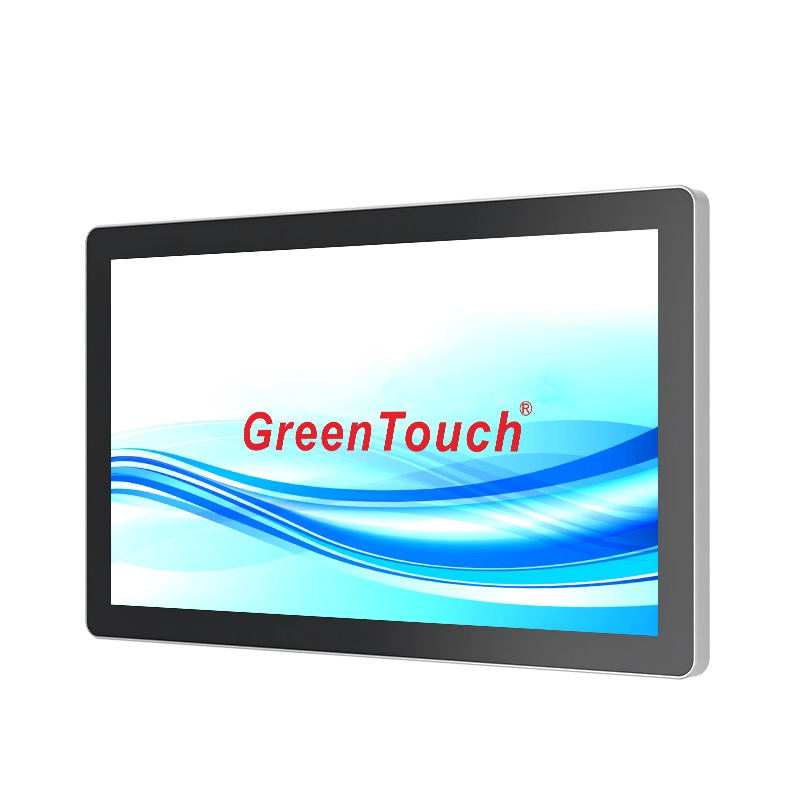

소형 및 중형 디스플레이에 일반적으로 고려되는 두 가지 장착 패턴은 75×75mm와 100×100mm입니다. 각 방향의 차이는 25mm에 불과하지만 장착 하드웨어를 확인하지 않으면 교체할 수 없습니다. 폐쇄형 프레임 터치 모니터 7~27인치(3A 시리즈) 는 두 가지 장착 패턴을 모두 지원하므로 장비 제조업체가 벽걸이형 단말기, 데스크톱 워크스테이션 및 내장형 터치 인터페이스를 설계할 때 더 많은 유연성을 제공합니다.

VESA 75 × 75mm 및 100 × 100mm 이해

VESA 장착 패턴은 디스플레이 뒷면의 장착 구멍 중심 사이의 거리를 지정합니다. 75 × 75mm 패턴에는 각 측면이 75mm인 정사각형으로 배열된 4개의 구멍이 있습니다. 100 × 100mm 패턴은 동일한 배열을 사용하지만 인접한 구멍 중심 사이의 거리가 100mm입니다.

이러한 측정값은 모니터의 전체 크기가 아닌 구멍 간격을 나타냅니다. 화면이 더 큰 디스플레이는 자동으로 더 큰 장착 패턴을 사용하지 않으며 화면 크기가 동일한 두 모니터의 장착 구성이 다를 수 있습니다.

따라서 브래킷 선택의 첫 번째 단계는 화면 크기나 외관으로 호환성을 평가하기보다는 모니터의 실제 구멍 간격을 확인하는 것입니다. 설계자는 나사 사양, 장착 깊이, 브래킷 하중 등급 및 후면 인클로저 주변의 여유 공간도 확인해야 합니다. VESA 패턴은 중요한 출발점이지만 기계적 인터페이스의 한 부분일 뿐입니다.

75 × 75mm 또는 100 × 100mm를 선택하는 경우

적절한 장착 패턴은 디스플레이, 지지 구조 및 설치 환경에 따라 다릅니다.

75 × 75mm 패턴은 소형 모니터 마운트 및 소형 디스플레이 어셈블리에서 흔히 볼 수 있습니다. 컴팩트한 제어 스테이션, 소형 셀프 서비스 터미널 또는 공간이 제한된 장비 패널과 같이 사용 가능한 장착 영역이 제한적인 경우 편리할 수 있습니다. 그러나 브래킷의 실제 하중 용량과 적합성은 여전히 ​​검증되어야 합니다.

100 × 100mm 패턴은 모니터 암, 벽면 브래킷 및 기타 디스플레이 장착 액세서리에 널리 사용됩니다. 이는 이미 호환 가능한 하드웨어를 사용하는 설치에 대한 실용적인 옵션이 될 수 있으며 제조업체가 장비 모델 전반에 걸쳐 일관성을 유지하는 데 도움이 됩니다.

어느 패턴도 보편적으로 더 나은 것은 아닙니다. 구멍 간격이 더 크다고 해서 그 자체로 더 큰 안정성이 보장되는 것은 아닙니다. 안정성은 브래킷 구성, 패스너, 지지 표면, 모니터 무게, 작동 중에 가해지는 힘에 따라 달라집니다.

OEM 프로젝트의 경우 가장 효율적인 접근 방식은 장비 설계에 이미 사용된 장착 패턴을 식별한 다음 선택한 모니터와 브래킷이 호환되는지 확인하는 것입니다. 기존 인클로저에 고정 구멍이 있는 경우 일치하는 디스플레이를 선택하면 재설계 작업을 줄일 수 있습니다.

3A 시리즈가 다양한 설치 방법을 지원하는 방법

폐쇄 형 프레임 터치 모니터 7~27인치(3A 시리즈) 는 해당 구성에 따라 75 × 75mm 또는 100 × 100mm VESA 장착 구멍을 제공합니다. 이는 다양한 장비 유형에 걸쳐 설치를 계획할 때 시스템 통합자에게 옵션을 제공합니다.

벽걸이 설치는 정보 터미널, 소매 시스템, 교통 시설 및 산업 작업 영역에서 일반적입니다. 장착 브래킷은 케이블과 커넥터를 위한 충분한 공간을 확보하면서 모니터를 안전하게 지지해야 합니다. 또한 설치 팀은 벽이나 장착 표면이 디스플레이, 브래킷 및 부착된 액세서리의 결합된 하중을 지탱할 수 있는지 확인해야 합니다.

데스크탑 설치는 운전원 스테이션, 서비스 카운터 및 대화형 워크스테이션에 유용합니다. 이러한 경우 브래킷이나 스탠드는 반복적인 터치 상호 작용 중에 적절한 안정성을 제공해야 합니다. 스크린의 위치와 각도는 사용자가 장착 어셈블리에 과도한 힘을 가하지 않고도 인터페이스를 편안하게 작동할 수 있어야 합니다.

모니터가 더 큰 패널이나 인클로저에 통합되어 있기 때문에 내장형 설치에는 추가적인 주의가 필요합니다. VESA 구멍은 적합한 어댑터 브래킷과 함께 사용할 수 있으며, 주변 베젤이나 클립은 디스플레이를 패널 내에 고정합니다. 어댑터는 특정 모니터 크기 및 인클로저 구조에 맞게 설계되어야 합니다. 설계자는 최종 패널을 제작하기 전에 컷아웃 크기, 베젤 중첩, 고정 지점 및 서비스 접근을 확인해야 합니다.

인클로저 재작업 없이 내장형 장착 계획

내장형 통합은 모니터를 표준 벽면 브래킷에 부착하는 것보다 더 까다로운 경우가 많습니다. 디스플레이가 여전히 패널 개구부에 맞지 않거나 장비 뒤에 여유 공간이 부족한 경우 장착 패턴이 올바르게 정렬될 수 있습니다.

인클로저를 제작하기 전에 모니터의 외형 치수, 장착 구멍 좌표, 패널 컷아웃, 고정 방법 및 후면 여유 공간이 포함된 치수 도면을 준비하십시오. 도면에는 전원 및 비디오 케이블에 필요한 공간도 표시되어야 합니다. 이는 내부 깊이가 제한된 캐비닛에 디스플레이를 설치할 때 특히 중요합니다.

기존 패널이 다른 구멍 패턴을 사용하는 경우 금속 어댑터 플레이트가 실용적인 솔루션을 제공할 수 있습니다. 플레이트의 한 쪽은 모니터의 VESA 장착 지점에 연결되고, 다른 쪽은 장비 패널과 호환되는 고정 지점을 제공합니다. 플레이트는 하중을 적절하게 분산시켜야 하며 모니터 하우징이나 커넥터와 간섭을 피해야 합니다.

반복 생산의 경우 인클로저 설계를 승인하기 전에 실제 샘플을 사용하여 전체 어셈블리를 검증하는 것이 좋습니다. 시험 설치를 통해 나사 접근, 케이블 구부러짐, 패널 간섭, 유지 관리를 위한 디스플레이 제거 어려움 등 도면에서 놓치기 쉬운 문제를 확인할 수 있습니다.

후면 여유 공간 및 케이블 접근 확인

장착 호환성에는 4개의 나사 구멍을 일치시키는 것 이상이 포함됩니다. 모니터 뒤의 사용 가능한 공간은 설치 시간, 케이블 신뢰성 및 향후 서비스에 영향을 미칠 수 있습니다.

3A 시리즈는 VGA, DVI, HDMI, DisplayPort, 마이크 및 오디오 연결을 제공하며 인터페이스는 뒷면에 위치하고 아래쪽을 향하고 있습니다. 이러한 배열은 많은 설치에서 케이블 라우팅에 도움이 될 수 있지만 장비 설계자는 여전히 선택한 커넥터와 해당 케이블을 위한 충분한 공간을 확보해야 합니다.

벽걸이형 디스플레이의 경우, 브래킷 설치 후 후면 하우징과 벽 사이의 거리를 확인하세요. 내장형 장비의 경우 모니터를 고정하기 전에 케이블을 연결할 수 있는지, 기술자가 관련 없는 구성 요소를 분해하지 않고도 케이블을 분리할 수 있는지 여부를 고려하세요.

케이블 관리에는 스트레인 릴리프도 고려해야 합니다. 케이블이 급격하게 구부러지거나 자체 무게로 인해 당겨지면 커넥터에 압력이 가해질 수 있습니다. 자주 서비스되는 터미널에 디스플레이를 설치하는 경우 접근 가능한 케이블 연결을 통해 교체 및 문제 해결이 더 쉬워집니다.

이러한 점검은 여러 모니터 크기가 공통 인클로저 플랫폼을 공유하는 경우 특히 중요합니다. 장착 패턴이 동일하더라도 스크린 크기와 하우징이 다르면 필요한 간격이 변경될 수 있습니다.

화면 방향 및 터치 조작 고려

3A 시리즈는 호환되는 장착 하드웨어를 사용하여 수평 및 수직 설치를 지원합니다. 방향을 선택하기 전에 브래킷, 인클로저, 케이블 배선 및 애플리케이션 인터페이스가 모두 의도한 위치에 맞게 설계되었는지 확인하십시오.

세로 방향은 티켓팅 터미널, 정보 디렉토리 및 긴 목록을 표시하는 인터페이스에 적합할 수 있습니다. 인터페이스 레이아웃이 더 넓은 제어판, 대시보드 및 애플리케이션에는 가로 방향이 더 적합할 수 있습니다.

3A 시리즈는 10개의 터치 포인트를 지원하는 투영형 정전식 터치를 사용하므로 반복적인 사용자 상호 작용 중에 장착 어셈블리가 안정적으로 유지되어야 합니다. 브래킷을 과도하게 움직이면 터치 패널 자체가 올바르게 작동하더라도 단말기의 사용성 인식에 영향을 미칠 수 있습니다.

또한 디스플레이에는 광학적으로 결합된 터치 패널과 LCD, 산업용 등급 LCD 패널 및 IP65 등급의 전면 보호 기능이 있습니다. 이러한 사양은 까다로운 상업 또는 산업 환경에서 사용되는 장비와 관련이 있을 수 있습니다. 그러나 전체 설치는 별도로 평가해야 합니다. 전면 패널 보호가 자동으로 후면 연결 또는 전체 조립된 인클로저의 보호 등급이 동일하다는 것을 의미하지는 않습니다.

실용적인 설치 전 체크리스트

모니터를 주문하거나 생산용 인클로저를 출시하기 전에 장비 제조업체는 다음 세부 사항을 확인해야 합니다.

• 장착 패턴: 필요한 구멍 간격이 75 × 75mm인지 100 × 100mm인지 확인하십시오.

• 패스너: 나사 유형, 결합 깊이 및 제조업체가 지정한 제한 사항을 확인합니다.

• 브래킷 용량: 지지 하중과 의도한 장착 위치에 대한 적합성을 확인하십시오.

• 패널 치수: 컷아웃, 베젤 겹침 및 임베디드 설치를 위한 고정 지점을 확인합니다.

• 후면 여유 공간: 커넥터, 케이블 굴곡, 환기 요구 사항 및 유지 관리 접근을 위한 공간을 허용합니다.

• 방향: 계획된 세로 또는 가로 위치에 대한 지원을 확인합니다.

• 터치 안정성: 반복적인 터치 조작 중에 브래킷과 인클로저가 안정적으로 유지되는지 확인하십시오.

• 구성: 주문할 정확한 스크린 크기 및 구성에 대한 장착 구멍 패턴과 기계 도면을 확인하십시오.

이러한 점검은 일반적인 제품 설명에만 의존하기보다는 제조업체의 도면과 선택한 장착 액세서리를 기준으로 완료해야 합니다.

맞춤형 통합을 위해 제조업체와 협력

다양한 화면 크기 또는 맞춤형 인클로저가 포함된 프로젝트의 경우 모니터 제조업체와의 조기 커뮤니케이션을 통해 기계적 설계 변경을 줄일 수 있습니다. 장착 구멍 간격, 외부 치수, 인터페이스 위치, 필요한 화면 방향, 케이스나 기타 구성 요소에 필요한 사용자 정의 등을 논의해야 합니다.

ShenZhen GreenTouch Technology Co., Ltd. 는 터치 모니터, 정전식 및 저항식 터치스크린, 적외선 터치 프레임, 터치 올인원 PC 등 터치 제품을 제조합니다. 이 회사는 G+G, G+FF 및 TP+LCM 전체 라미네이션 공정을 포괄하는 역량을 갖춘 5,000m² 규모의 표준 생산 작업장과 클래스 1,000 먼지 없는 라미네이션 작업장을 운영하고 있습니다. 품질 관리 시스템에는 ISO 9001 및 ISO 14001 인증이 포함됩니다.

OEM 프로젝트의 경우 장비 설계를 마무리하기 전에 기계 도면을 요청하고 정확한 장착 구성을 확인하는 것이 유용합니다. 또한 회사는 프로젝트 요구 사항 및 확인에 따라 화면 크기, 로고, 색상, 케이스 및 포장과 같은 요소에 대한 사용자 정의 옵션을 제공합니다.

생산 전 장착 결정

75×75mm와 100×100mm 장착 구멍 중에서 선택하는 것은 디스플레이 통합에서 작지만 중요한 부분입니다. 올바른 선택은 기존 브래킷, 인클로저 형상, 설치 환경 및 유지 관리 계획에 따라 달라집니다. 생산 전에 이러한 세부 사항을 확인하면 어댑터 작업을 줄이고 조립을 단순화하며 장비 제조 후 비용이 많이 드는 변경을 방지할 수 있습니다.

장착 패턴과 벽걸이형, 데스크탑 및 내장형 설치 방법을 모두 지원하는 폐쇄형 프레임 터치 모니터 7~27인치(3A 시리즈) 는 다양한 산업 및 상업용 단말기 설계에 사용할 수 있습니다. 장비 제조업체는 정확한 구성, 후면 여유 공간, 패스너 및 패널 치수를 미리 확인함으로써 보다 실용적이고 서비스가 편리한 터치 디스플레이 어셈블리를 구축할 수 있습니다.
