소형 저항막 터치스크린의 4096×4096 해상도: 의미

산업용 단말기, 휴대용 진단 장치 또는 소형 제어판용 터치스크린을 선택할 때 해상도는 엔지니어가 가장 먼저 주목하는 사양 중 하나입니다. 4096 × 4096 해상도로 광고된 화면은 매우 상세한 디스플레이를 제공하는 것처럼 보일 수 있지만 이 수치는 저항막 방식 터치 기술의 맥락에서 이해해야 합니다. 디스플레이 해상도, 터치 위치 정확도, 화면 크기 및 운영 환경은 모두 실제 애플리케이션에서 터치 패널의 성능에 영향을 미칩니다.

2.7~10.1인치(4와이어) 저항막 터치스크린을 평가하는 장비 설계자의 경우 이러한 차이점을 이해하면 사양 불일치를 방지하고 원하는 하드웨어에 맞는 패널을 더 쉽게 선택할 수 있습니다. 해상도 사양은 터치 반응, 표면 내구성, 전기 호환성 및 환경 저항과 함께 결정의 한 부분입니다.

4096 × 4096 해상도는 실제로 무엇을 의미합니까?

4096 × 4096의 해상도는 각 축을 따라 4096개 위치의 좌표 범위를 나타냅니다. 터치 입력 컨텍스트에서는 보고된 터치 위치 범위 내에서 사용 가능한 구별 가능한 좌표 값의 수를 나타냅니다. 이론적 좌표 그리드에는 1,600만 개 이상의 가능한 XY 조합이 포함되어 있습니다.

그러나 이것이 물리적 터치스크린이 모든 조건에서 모든 인접한 좌표를 정확하게 구별할 수 있다는 것을 자동으로 의미하지는 않습니다. 실제 성능은 터치 컨트롤러, 아날로그-디지털 변환, 패널 구성, 보정 특성, 신호 처리 및 기계 설치에 따라 달라집니다.

터치 해상도와 디스플레이 해상도를 구별하는 것도 중요합니다. 디스플레이 해상도는 이미지와 텍스트를 렌더링하는 데 사용되는 픽셀 수를 나타냅니다. 터치 해상도는 사람이 패널을 누르는 위치를 식별하는 데 사용되는 좌표 단위를 나타냅니다. 저항막 방식 터치 패널은 기본 픽셀 해상도가 다른 디스플레이와 페어링되는 동안 4096 × 4096 좌표 범위를 보고할 수 있습니다.

장비 제조업체의 경우 실제적인 질문은 단순히 좌표 번호가 얼마나 큰지 확인하는 것이 아닙니다. 완성된 장치의 사용 가능한 영역 전체에서 터치스크린이 의도한 입력 위치를 일관되게 식별할 수 있는지 여부입니다.

작은 화면에서 좌표 해상도가 중요한 이유

대형 대화형 디스플레이에서는 일반적으로 사용자가 컨트롤을 선택할 수 있는 공간이 더 많습니다. 소형 터치스크린에서는 작은 위치 오류도 사용자 경험에 영향을 미칠 수 있습니다. 버튼, 숫자 키패드, 메뉴 항목 및 매개변수 필드는 제한된 공간에 맞춰야 하는 경우가 많습니다.

보고된 높은 좌표 해상도는 터치 위치에 대한 세밀한 디지털 표현을 제공합니다. 적절한 컨트롤러 성능과 올바른 시스템 통합이 결합되면 컴팩트 인터페이스를 위한 보다 정확한 입력 매핑을 지원할 수 있습니다.

예를 들어, 휴대용 산업용 단말기는 4.3인치 패널을 사용하여 재고 수량을 입력하거나 장비 상태를 확인할 수 있습니다. 휴대용 진단 장치는 6인치 화면을 사용하여 측정 설정을 선택할 수 있는 반면, 소형 제어판은 제한된 인터페이스 내에 여러 작동 기능을 배치할 수 있습니다.

이러한 응용 분야에서 엔지니어는 해상도 수치에만 의존하기보다는 전체 활성 영역에 걸쳐 좌표 일관성을 평가해야 합니다. 모서리 근처, 가장자리 및 작은 인터페이스 컨트롤 주변을 터치하면 중앙 테스트 지점에서 식별할 수 없는 문제가 드러날 수 있습니다.

GreenTouch의 4 선 저항막 방식 터치스크린 제품군은 2.7~10.1인치의 화면 크기를 포괄하므로 공간, 입력 신뢰성 및 통합 요구 사항을 함께 고려해야 하는 소형 장비에 적합합니다.

4선 저항막 터치 기술의 작동 방식

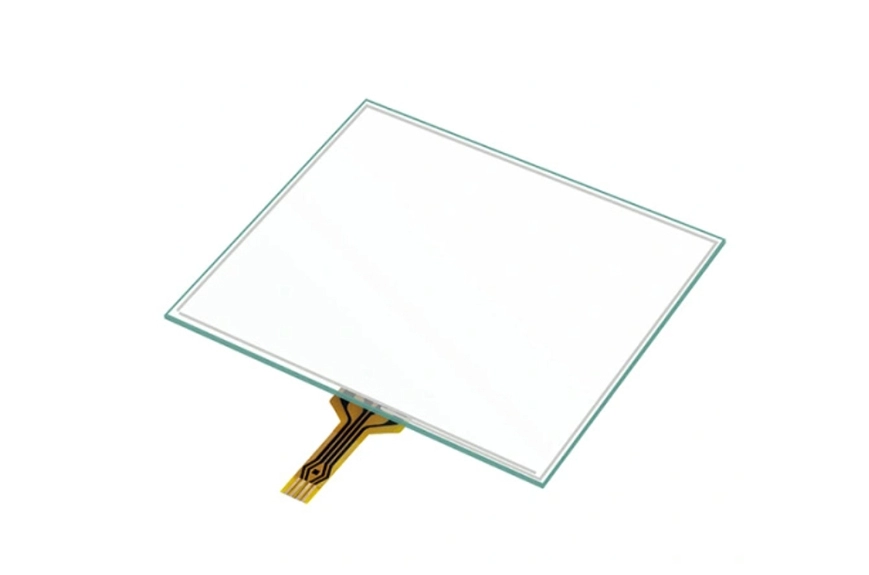

4선 저항막 터치스크린은 일반적으로 작은 간격으로 분리된 두 개의 전도성 레이어를 사용합니다. 사용자가 표면을 누르면 레이어가 터치 위치에 접촉됩니다. 컨트롤러는 결과 전기 신호를 측정하여 X 및 Y 좌표를 결정합니다.

이러한 물리적 압력 작동 원리는 저항성 터치스크린이 산업 및 임베디드 응용 분야에서 여전히 유용한 이유 중 하나입니다. 패널과 컨트롤러 설계에 따라 손가락, 장갑을 낀 손가락 또는 적합한 스타일러스에 반응할 수 있습니다. 전기장의 변화를 감지하는 터치 기술과 달리 저항성 패널은 전도성 레이어 사이에 압력에 의해 유발된 접촉을 기록합니다.

패널의 구성은 전기적 특성, 표면 느낌, 광학 성능 및 내구성에 영향을 미칩니다. GreenTouch는 소형 4와이어 범위에 대해 두 가지 가능한 구조, 즉 ITO 유리가 포함된 ITO 필름과 ITO 필름이 포함된 ITO 필름을 지정합니다. 적절한 구조는 의도한 설계와 강성, 유연성 및 통합 제약의 필요한 균형에 따라 달라집니다.

제품의 전체 두께는 약 2.3mm로 명시되어 있습니다. 소형 터미널 및 내장형 제어 장비의 경우 상대적으로 얇은 패널은 엔지니어가 인클로저 내에서 사용 가능한 공간을 관리하는 데 도움이 될 수 있습니다. 그럼에도 불구하고 전체 조립 두께는 디스플레이, 접착층, 컨트롤러, 장착 하드웨어 및 기타 구성 요소도 고려해야 합니다.

해상도는 터치 정확도의 한 부분일 뿐입니다

4096 × 4096 좌표 범위의 터치스크린을 해당 숫자만으로 평가해서는 안 됩니다. 다른 여러 요인이 터치 ​​입력 품질에 영향을 미칩니다.

첫째, 컨트롤러 성능은 패널의 전기 신호가 좌표로 변환되는 방식을 결정합니다. 안정적인 컨트롤러와 적절한 신호 처리는 정상적인 작동 조건에서 일관된 입력을 유지하는 데 도움이 됩니다.

둘째, 패널의 기계적 설치가 중요합니다. 고르지 못한 압력, 인클로저 변형, 잘못된 장착 또는 가장자리 주변의 과도한 응력은 터치 동작에 영향을 미칠 수 있습니다. 잘 설계된 인클로저는 작업 영역에 의도하지 않은 하중을 가하지 않고 패널을 지지해야 합니다.

셋째, 교정 및 좌표 매핑은 호스트 시스템의 요구 사항과 일치해야 합니다. GreenTouch는 자사의 4선 제품에 대해 가벼운 터치, 드리프트 및 교정이 필요하지 않다고 설명합니다. 생산 설계의 경우 엔지니어는 이러한 사양의 의도된 의미를 공급업체와 확인하고 실제 컨트롤러, 운영 체제 및 응용 프로그램 소프트웨어를 사용하여 동작을 확인해야 합니다. 특히 터치스크린이 맞춤형 장치에 통합된 경우에는 시스템 수준 테스트가 여전히 중요합니다.

마지막으로 인터페이스 요소의 크기와 레이아웃은 실제 사용성에 영향을 미칩니다. 미세한 좌표 그리드는 너무 작거나, 간격이 부족하거나, 접근하기 어려운 버튼을 보완할 수 없습니다. 인터페이스 디자인은 사용자의 작업 조건, 입력 방법, 예상되는 작동 빈도 등을 고려해야 합니다.

표면 내구성 및 환경 보호

산업 환경에서 사용되는 소형 터치스크린은 반복적인 작동, 먼지, 습기, 오일 오염 및 단단한 물체와의 우발적인 접촉에 직면할 수 있습니다. 이러한 조건은 패널을 선택할 때 좌표 해상도만큼 중요할 수 있습니다.

GreenTouch는 소형 4선 저항막 방식 터치스크린 제품군에 대한 서비스 수명을 1,000,000회 터치 작업으로 지정합니다. 이 수치는 예상 사용량을 평가하는 데 유용한 출발점을 제공하지만 조달 팀은 등급과 관련된 테스트 조건, 접촉 위치, 적용된 힘 및 허용 기준을 명확히 해야 합니다.

제품 정보에는 ASTM D3363에 따른 연필 경도 등급이 3H로 표시되어 있습니다. 연필 경도는 표면 경도 테스트이므로 모든 유형의 긁힘이나 충격에 대한 보증으로 해석되어서는 안 됩니다. 지정된 미스트 하드 코팅 및 뉴턴링 방지 처리는 표면 보호 및 광학 간섭을 해결하여 적절한 작동 조건에서 패널이 사용 가능한 외관을 유지하도록 돕기 위한 것입니다.

오염에 노출된 장비의 경우 제조업체에서는 NEMA 4, 4X 또는 12 요구 사항을 지원하기 위해 터치스크린을 밀봉할 수 있다고 명시합니다. 실제 보호 수준은 완성된 인클로저, 밀봉 구성 요소, 조립 방법 및 검증 테스트에 따라 달라집니다. 따라서 구매자는 필수 등급이 완성된 장치에 적용되는지 아니면 특정 패널 구성에 적용되는지 확인해야 합니다.

이러한 고려 사항은 특히 휴대용 산업용 단말기, 물류 바코드 스캐너, 장비 제어 인터페이스 및 휴대용 진단 기기와 관련이 있습니다. 이러한 설정에서 패널은 분리된 구성 요소가 아닌 전체 장치의 일부로 계속 작동해야 합니다.

올바른 화면 크기 및 종횡비 선택

올바른 화면 크기는 인터페이스 레이아웃, 사용 가능한 장착 공간 및 한 번에 표시되는 정보의 양에 따라 달라집니다. 전용 제어 기능에는 더 작은 패널이 적합할 수 있는 반면, 더 큰 패널은 더 자세한 메뉴와 여러 데이터 필드를 수용할 수 있습니다.

GreenTouch는 4선 저항막 터치스크린 제품군에 대해 다음과 같은 표준 크기를 나열합니다.

• 16:9 또는 이와 유사한 와이드스크린 형식 옵션: 2.7, 4.3, 6.2, 7, 9, 10.1인치.

• 4:3 형식 옵션: 5.7, 6, 6.5, 9.7인치.

기계 설계가 완료되기 전에 선택한 모델에 대한 정확한 활성 영역, 종횡비, 외형 치수 및 가용성을 확인해야 합니다.

예를 들어, 바코드 스캔 단말기는 작은 크기와 간단한 숫자 인터페이스를 우선시할 수 있습니다. 휴대용 진단 장치에는 측정 값을 위한 더 많은 공간이 필요할 수 있는 반면, 장비 컨트롤러에는 고정된 작동 위치에서 계속 읽을 수 있는 레이아웃이 필요할 수 있습니다.

엔지니어는 예상되는 조명 조건에서 화면이 어떻게 보이는지, 사용자가 장갑을 착용할지 여부, 인터페이스가 빈번하거나 반복적인 입력을 수용해야 하는지 여부도 고려해야 합니다. 이러한 실제 요구 사항은 특정 크기와 표면 마감이 적합한지 여부를 결정하는 데 도움이 됩니다.

내장형 시스템에 터치스크린 연결

전기적 및 소프트웨어 호환성은 개발 프로세스 초기에 확인되어야 합니다. GreenTouch는 자사의 4선 저항막 터치스크린 솔루션을 Windows, Android 및 Linux 시스템에서 사용할 수 있다고 밝혔습니다. 최종 호환성은 선택한 컨트롤러, 사용 가능한 드라이버, 연결 방법 및 호스트 하드웨어에 따라 다릅니다.

설명된 연결 과정에는 확장 케이블을 드라이버 보드에 연결하고, 확장 케이블을 터치스크린 케이블에 연결하고, 드라이버 보드를 USB 케이블에 연결하는 과정이 포함됩니다. 엔지니어는 모든 패널이 동일한 인터페이스를 사용한다고 가정하기보다는 특정 구성에 대해 제공된 배선 지침을 따라야 합니다.

대량 생산에 앞서 개발팀은 좌표 방향, 터치 반응, 커넥터 배치, 케이블 라우팅, 해당되는 경우 반복 연결 및 연결 해제 후 작동을 확인해야 합니다. 또한 컨트롤러가 다른 구성 요소를 방해하지 않고 인클로저 내에 수용될 수 있는지 확인하는 것도 가치가 있습니다.

이러한 점검은 작은 패널을 기존 장치에 통합할 때 특히 중요합니다. 터치스크린은 필요한 좌표 사양을 충족할 수 있지만 안정적으로 사용하려면 컨트롤러, 케이블 길이, 장착 구조 또는 애플리케이션 소프트웨어를 조정해야 합니다.

장비 제조업체를 위한 맞춤화 옵션

표준 크기가 완제품의 기계적, 전기적 요구 사항과 항상 일치하는 것은 아닙니다. GreenTouch는 외관, 전기 인터페이스 및 구조 설계를 포괄하는 사용자 정의 옵션을 제공합니다.

애플리케이션에 따라 맞춤화에는 화면 크기, 로고 배치, 유연한 인쇄 회로 콘센트 위치, 포장, ITO 유리 두께, 무광택 마감, 뉴턴 방지 처리, 눈부심 방지 마감, 매끄러운 마감, 컨트롤러 선택 및 인터페이스 구성이 포함될 수 있습니다. 적절한 구성을 위해 고온, 고습 및 자외선 차단 요구 사항도 논의할 수 있습니다.

OEM 및 산업 장비 프로젝트의 경우 설계가 확정되기 전에 이러한 세부 사항을 정의해야 합니다. 케이블 콘센트, 패널 치수 또는 장착 배열을 변경하면 인클로저 및 조립 프로세스에 영향을 미칠 수 있습니다. 환경 요구 사항은 재료 선택 및 자격 테스트에도 영향을 미칠 수 있습니다.

유용한 기술 문의에는 대상 화면 크기, 필요한 좌표 범위, 호스트 운영 체제, 컨트롤러 인터페이스, 장착 치수, 예상 작동 환경 및 예상 서비스 요구 사항이 포함되어야 합니다. 도면이나 인터페이스 사양을 제공하면 공급업체는 표준 구성이 적합한지 또는 맞춤형 설계가 필요한지 여부를 평가하는 데 도움이 됩니다.

터치스크린 선택 시 GreenTouch 작업

전문 터치 제품 제조업체인 ShenZhen GreenTouch Technology Co., Ltd.는 다양한 장비 응용 분야에 저항성 및 정전식 터치스크린, 적외선 터치 프레임, 터치 모니터 및 통합 터치 컴퓨터를 공급합니다.

회사가 명시한 역량에는 클래스 1,000 먼지 없는 라미네이션 작업장, 다중 접착 및 전체 라미네이션 프로세스, 20명 이상의 기술 엔지니어, 5,000제곱미터 규모의 표준 생산 작업장이 포함됩니다. 또한 관련 제품에 대한 CE, FCC 및 RoHS를 포함한 제품 인증과 함께 ISO 9001 및 ISO 14001 인증을 보고합니다. 구매자는 고려 중인 특정 구성에 대한 인증서와 해당 범위를 확인해야 합니다.

새로운 프로젝트의 경우 패널 사양과 함께 운영 환경 및 시스템 아키텍처를 논의하는 것이 유용합니다. 이를 통해 제조업체와 장비 개발자는 필요한 좌표 범위뿐만 아니라 터치 반응, 내구성, 케이블 구성, 기계적 적합성 및 생산 일관성을 평가할 수 있습니다.

저항 막식 터치스크린 2.7~10.1인치(4와이어) 는 압력 기반 터치 입력이 필요한 소형 산업용 단말기, 휴대용 진단 장치, 물류 장비 및 소형 제어 패널에 적합합니다. 명시된 4096 × 4096 좌표 범위는 중요한 사양이지만 최종 선택은 검증된 시스템 성능 및 애플리케이션 요구 사항을 기반으로 해야 합니다.

즉, 좌표 해상도는 터치 위치를 얼마나 세밀하게 표현할 수 있는지를 나타냅니다. 실제 정확도를 독립적으로 결정하지는 않습니다. 컨트롤러, 패널 구조, 표면 내구성, 화면 크기 및 통합 요구 사항을 함께 평가함으로써 장비 제조업체는 보다 현명한 결정을 내리고 제품 개발 중에 피할 수 있는 문제를 줄일 수 있습니다.
