32인치 4K 터치 모니터와 HDMI 및 DisplayPort 통합

대형 터치스크린을 산업용 워크스테이션, 대화형 정보 시스템 또는 상업용 제어 장치에 통합할 때 올바른 디스플레이를 선택하는 것은 작업의 일부일 뿐입니다. 엔지니어는 또한 비디오 신호가 전송되는 방식, 터치 입력이 호스트 컴퓨터에 도달하는 방식, 케이블이 인클로저에 어떻게 연결되는지 확인해야 합니다. 이러한 세부 사항을 간과하면 고해상도 디스플레이라도 생산 준비가 되기 전에 추가 엔지니어링 작업이 필요할 수 있습니다.

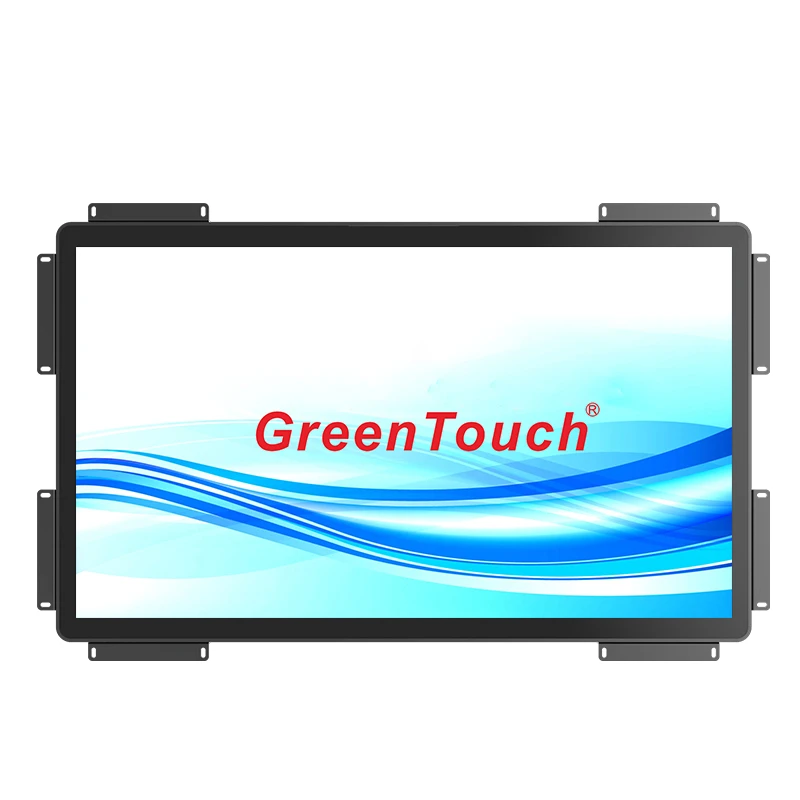

GreenTouch의 32인치 4K UHD 터치 스크린 모니터는 3840 × 2160 디스플레이와 10포인트 투영 정전식 터치 및 다중 연결 옵션을 결합합니다. 2개의 HDMI 포트, DisplayPort(DP), USB 연결 및 Type-B USB 인터페이스는 모니터를 호스트 시스템에 연결하기 위한 여러 옵션을 제공합니다. 각 인터페이스의 역할을 이해하면 장비 개발자가 실제 설치를 계획하고 일반적인 통합 문제를 방지하는 데 도움이 됩니다.

비디오 및 터치 인터페이스 이해

터치스크린 모니터를 연결하기 전에 영상 전송과 터치 통신을 구별하는 것이 중요합니다. 이러한 기능은 함께 작동하지만 반드시 동일한 케이블을 사용할 필요는 없습니다.

HDMI 및 DisplayPort는 컴퓨터 또는 기타 호환 소스의 비디오 신호를 모니터로 전송합니다. 이를 통해 호스트 장치는 지원되는 해상도 및 새로 고침 빈도로 데스크탑, 애플리케이션 인터페이스, 이미지 및 기타 시각적 콘텐츠를 출력할 수 있습니다.

USB는 일반적인 터치 모니터 설치에서 다른 용도로 사용됩니다. USB 연결은 모니터의 터치 컨트롤러에서 호스트 컴퓨터로 터치 입력을 전달합니다. 사용자가 버튼을 터치하거나 화면에서 손가락을 움직이면 터치 컨트롤러가 입력을 처리하고 해당 좌표를 연결된 시스템에 전달합니다.

32인치 4K 터치 모니터의 경우 나열된 인터페이스에는 HDMI 포트 2개, DisplayPort 연결 1개, USB, Type-B USB 및 이어폰 출력이 포함됩니다. 시스템을 배선하기 전에 각 USB 커넥터의 정확한 기능을 제품의 연결도와 사용 설명서를 참조하여 확인해야 합니다.

유용한 출발점은 호스트 컴퓨터에서 사용 가능한 비디오 출력, 모니터에서 지원되는 입력 연결, 터치 기능에 필요한 USB 연결 등 세 가지를 식별하는 것입니다. 케이블을 구매하기 전에 이러한 세부 사항을 확인하면 불필요한 어댑터를 줄이고 설치를 단순화할 수 있습니다.

HDMI와 DisplayPort 중에서 선택하기

HDMI와 DisplayPort는 모두 고해상도 디스플레이를 컴퓨터 및 임베디드 시스템에 연결하는 데 널리 사용됩니다. 두 인터페이스 모두 더 고급스러워 보이기 때문에 선택해서는 안 됩니다. 적절한 선택은 호스트 장치의 기능, 모니터 입력, 필요한 해상도 및 케이블 설치에 따라 다릅니다.

HDMI는 데스크탑 컴퓨터, 노트북, 미디어 플레이어 및 많은 상업용 컴퓨팅 장치에서 흔히 볼 수 있습니다. 호스트 시스템이 이미 호환 가능한 HDMI 출력을 제공하고 설치에 변환 어댑터가 필요하지 않은 경우 편리할 수 있습니다.

DisplayPort는 전문 워크스테이션, 그래픽이 장착된 컴퓨터 및 일부 산업용 컴퓨팅 플랫폼에서도 일반적입니다. 호스트가 적절한 DisplayPort 출력을 제공하고 시스템 설계가 이미 해당 인터페이스를 기반으로 하는 경우 선호되는 옵션일 수 있습니다.

GreenTouch 모니터는 HDMI 및 DP 연결을 지원하므로 통합업체가 다양한 호스트 구성으로 작업할 때 유연성을 제공합니다. 그러나 이러한 커넥터가 있다고 해서 연결된 모든 컴퓨터가 원하는 새로 고침 빈도로 3840 × 2160을 자동으로 출력한다는 의미는 아닙니다. 그래픽 하드웨어, 출력 버전, 케이블 사양, 모니터 입력 기능 및 운영 체제 설정을 모두 고려해야 합니다.

예를 들어, 엔지니어링 도면을 표시하는 데 사용되는 워크스테이션은 자세한 인터페이스 요소를 표시하려면 전체 4K 데스크톱 해상도가 필요할 수 있습니다. 연결을 완료하기 전에 엔지니어는 컴퓨터가 필요한 출력 모드를 지원하는지, 선택한 케이블이 이를 안정적으로 전달할 수 있는지 확인해야 합니다.

생산 설치의 경우 실제 케이블 길이와 라우팅 배열을 테스트하는 것도 좋습니다. 실험실 책상에서 짧은 케이블로 작동하는 연결은 기계 엔클로저나 다른 장비와 함께 케이블 채널을 통해 라우팅될 때 다르게 작동할 수 있습니다.

4K 터치 모니터 단계별 연결

간단한 통합 프로세스는 비디오 연결로 시작하여 터치 연결과 완전한 기능 테스트로 이어집니다.

먼저 호스트 컴퓨터를 확인하고 호환되는 비디오 출력을 선택하십시오. 호스트와 해당 모니터 입력 사이에 HDMI 또는 DisplayPort 케이블을 연결합니다. 시스템이 두 개의 HDMI 포트를 사용하는 경우 모니터가 의도한 소스를 자동으로 선택한다고 가정하기보다는 어떤 입력이 연결되어 있는지 확인하십시오.

둘째, 터치 통신용으로 지정된 USB 연결을 사용하여 모니터의 터치 인터페이스를 호스트에 연결합니다. 비디오 케이블만으로는 터치 기능을 제공한다고 가정해서는 안 됩니다. 일반적인 설정에서 비디오 연결은 컴퓨터의 인터페이스를 표시하는 반면, USB 연결을 통해 컴퓨터는 터치 이벤트를 수신할 수 있습니다.

셋째, 제조업체의 지침에 따라 호스트와 모니터의 전원을 켭니다. 운영 체제의 디스플레이 설정을 열고 모니터가 의도한 해상도로 감지되는지 확인하십시오. 이미지가 늘어나거나 잘리거나 불분명하게 나타나면 출력 해상도, 크기 조정 구성 및 선택한 입력 소스를 확인하세요.

넷째, 터치 조작을 테스트합니다. 활성 표시 영역의 중앙, 가장자리 및 모서리 근처에 있는 여러 컨트롤을 선택합니다. 커서나 애플리케이션 반응이 실제 터치 위치와 일치하는지 확인하세요. 터치 입력을 사용할 수 없는 경우 USB 연결, 호스트 장치 감지, 컨트롤러 요구 사항 및 관련 시스템 설정을 확인하세요.

마지막으로 시스템을 다시 시작하고 테스트를 반복하십시오. 이는 처음 설치 시 나타나지 않을 수 있는 연결 또는 시작 문제를 식별하는 데 도움이 됩니다.

이 순서를 따르면 문제가 비디오 경로, 터치 통신, 시스템 구성 또는 물리적 설치에서 발생하는지 여부를 더 쉽게 확인할 수 있습니다.

3840 × 2160 해상도 최대한 활용하기

32인치 UHD 모니터는 3840 × 2160 픽셀의 해상도를 제공하여 호스트 시스템에 자세한 콘텐츠를 위한 넓은 작업 공간을 제공합니다. 1920×1080의 Full HD에 비해 4K UHD는 4배 더 많은 픽셀을 제공합니다.

이러한 추가 픽셀 수는 여러 정보 패널, 세부 다이어그램, 기술 도면, 모니터링 대시보드 또는 고해상도 이미지를 표시하는 애플리케이션에 유용할 수 있습니다. 운영자는 애플리케이션 설계 및 운영 체제 확장에 따라 한 화면에서 더 많은 시각적 정보를 사용하여 작업할 수 있습니다.

그러나 해상도가 높을수록 통합에 대한 고려 사항도 발생합니다. 일부 레거시 애플리케이션은 저해상도 디스플레이용으로 설계되었으며 4K로 표시될 때 작은 텍스트나 컨트롤을 사용할 수 있습니다. 엔지니어는 인터페이스 크기 조정, 글꼴 크기 및 대상 해상도에서의 응용 프로그램 동작을 확인해야 합니다.

모니터의 지정된 색상 기능에는 99% sRGB, 95% DCI-P3 및 10억 7천만 개의 디스플레이 색상 지원이 포함됩니다. HDR도 기능으로 나열되어 있습니다. 이러한 사양은 설치에 상세한 육안 검사, 풍부한 그래픽 콘텐츠 또는 색상에 민감한 작업 흐름이 포함되는 경우 관련이 있을 수 있습니다. 실제 결과는 소스 콘텐츠, 소프트웨어 구성 및 모니터의 측정된 성능에 따라 달라집니다.

터치로 작동되는 애플리케이션의 경우 해상도와 유용성을 함께 평가해야 합니다. 상세한 인터페이스는 운영자가 내용을 읽고 컨트롤을 편안하게 선택할 수 있는 경우에만 유용합니다. 배포 전에 32인치 4K UHD 터치 스크린 모니터 에서 실제 애플리케이션을 테스트하면 개발 주기 초기에 크기 조정 및 상호 작용 문제가 드러날 수 있습니다.

10포인트 정전식 터치 통합

모니터는 최대 10개의 터치 포인트를 갖춘 투영형 정전식 터치를 지원합니다. 이를 통해 호스트 운영 체제와 소프트웨어가 필요한 멀티터치 동작을 지원하는 경우 애플리케이션이 여러 개의 동시 접촉을 인식할 수 있습니다.

제어 인터페이스의 경우 멀티터치는 확대/축소, 호환되는 콘텐츠 회전, 여러 지점과의 동시 상호 작용 등의 제스처를 지원할 수 있습니다. 협업 또는 대화형 애플리케이션에서 여러 터치 포인트는 시각적 개체 그리기, 주석 및 조작에도 유용할 수 있습니다.

그럼에도 불구하고 10포인트 하드웨어 지원은 모든 응용 프로그램이 10포인트를 모두 사용한다는 것을 자동으로 보장하지 않습니다. 호스트 컨트롤러, 운영 체제, 드라이버 및 애플리케이션 소프트웨어는 의도한 동작을 제공하기 위해 함께 작동해야 합니다.

통합 과정에서 완성된 제품이 실제로 사용할 터치 기능을 테스트해 보세요. 애플리케이션에 단일 지점 선택만 필요한 경우 작업 영역 전체에서 안정적인 응답을 확인하십시오. 멀티터치 제스처에 의존하는 경우 대상 소프트웨어 내에서 동시 접촉, 제스처 인식 및 상호 작용 동작을 확인하십시오.

최종 장착 위치에서 모니터를 테스트하는 것도 중요합니다. 작업자가 화면에 접근하는 방식, 디스플레이 각도, 주변 컨트롤의 배치가 실제 사용성에 영향을 미칠 수 있습니다.

케이블 라우팅 및 물리적 설치 계획

인터페이스 호환성은 성공적인 설치의 한 부분일 뿐입니다. 케이블 배선, 커넥터 간격 및 장착 접근이 기계 설계에 포함되어야 합니다.

GreenTouch는 모니터 연결이 뒤쪽에 위치하고 아래쪽을 향하도록 지정합니다. 이 배열은 케이블이 직접 바깥쪽으로 확장되지 않고 디스플레이 후면을 따라야 하는 설치를 계획할 때 유용할 수 있습니다. 그렇더라도 완성된 인클로저는 커넥터, 케이블 굴곡 및 유지 관리 접근을 위한 충분한 공간을 제공해야 합니다.

장착 구조를 만들기 전에 모니터의 기계 도면을 검토하고 모든 포트의 위치를 ​​확인하십시오. 커넥터에 과도한 압력을 가하지 않고 HDMI, DisplayPort 및 USB 케이블을 연결하고 분리할 수 있는 충분한 공간을 확보하십시오.

여러 개의 케이블이 함께 연결되는 경우 적절하게 고정하고 날카로운 구부러짐이나 불필요한 장력을 피하십시오. 산업용 장비에서는 진동, 반복적인 정비 또는 주변 구성 요소의 움직임이 시간이 지남에 따라 케이블 연결에 영향을 미칠 수 있는지 고려하십시오.

또한 모니터는 제품 정보에 따라 전류 또는 비디오 신호의 존재 여부에 따라 구성 가능한 자동 전원 켜기 또는 전원 끄기 동작을 지원합니다. 통합자는 이 기능을 전원 관리 시퀀스에 통합하기 전에 제조업체와 정확한 트리거 조건 및 사용 가능한 설정을 확인해야 합니다.

산업 환경에서 전면 패널 보호 고려

작업장, 생산 구역 또는 장비 인클로저에 설치된 터치스크린에는 먼지, 물 튀김 및 우발적인 충격이 발생할 수 있습니다. 따라서 필요한 보호 수준은 연결성 및 디스플레이 성능과 함께 고려해야 합니다.

GreenTouch 32인치 모니터는 IP65 전면 패널 보호 등급과 전면 패널 IK08 등급을 지정합니다. 이러한 등급은 보호의 다양한 측면을 다룹니다. IP65는 정의된 테스트 조건에서 먼지 유입 및 물 분사와 관련이 있고 IK08은 표준화된 테스트에서 기계적 충격에 대한 저항과 관련이 있습니다.

이러한 사양을 조립된 시스템의 모든 부품이 동일한 보호 기능을 갖추고 있다는 증거로 해석해서는 안 됩니다. 후면 커넥터, 케이블 진입점, 장착 연결부 및 인클로저 설계는 전체 설치 보호에 영향을 미칠 수 있습니다.

모니터를 먼지가 많은 생산 지역이나 장비 청소 작업 근처에 설치할 경우 공급업체에 환경 요구 사항을 확인하십시오. 장착 방법과 주변 인클로저는 의도된 전면 패널 보호를 유지하도록 설계되어야 합니다.

선택적 표면 처리에는 눈부심 방지(AG), 반사 방지(AR), 지문 방지(AF) 및 항균 처리가 포함됩니다. 적절한 마감은 조명, 청소 절차, 사용자 상호 작용 및 적용 분야의 특정 요구 사항에 따라 달라집니다. 구매자는 선택한 구성에 어떤 처리가 가능한지 확인해야 합니다.

통합 요구 사항에 대해 GreenTouch와 협력

ShenZhen GreenTouch Technology Co., Ltd. 는 정전식 및 저항성 터치스크린, 적외선 터치 프레임, 터치 모니터 및 통합 터치 컴퓨터를 제공하는 터치 제품 제조업체입니다. 명시된 제조 역량에는 클래스 1,000 먼지 없는 라미네이션 작업장, 다중 접착 공정 및 5,000제곱미터 규모의 표준 생산 작업장이 포함됩니다.

OEM 장비 개발자의 경우 생산 전에 제조업체와 통합 요구 사항을 논의하면 인터페이스 기능, 기계적 치수, 케이블 배열 및 지원되는 작동 조건을 명확히 하는 데 도움이 될 수 있습니다. GreenTouch는 이 모니터와 관련된 인증 또는 규정 준수 관련 사양 중에서 CE, FCC, RoHS, CB, EMC, HDMI, CCC, IP65 및 IK08을 나열합니다. 구매자는 해당 문서와 정확한 모델 및 구성에 대한 범위를 확인해야 합니다.

프로젝트용 모니터를 승인하기 전에 호스트 컴퓨터, 선택한 비디오 입력, USB 터치 연결, 대상 해상도, 소프트웨어 호환성, 장착 간격 및 환경 조건을 다루는 체크리스트를 준비하십시오. 전체 시스템을 테스트하는 것은 디스플레이를 별도로 검증하는 것보다 더 유용합니다. 완제품은 이러한 모든 구성 요소가 함께 작동하는 데 달려 있기 때문입니다.

32인치 4K UHD 터치 스크린 모니터는 UHD 비주얼, 10포인트 정전식 터치, HDMI 및 DisplayPort 연결, 지정된 전면 패널 보호 기능을 단일 디스플레이 솔루션에 결합합니다. 장비 제조업체는 비디오 경로, 터치 통신, 케이블 레이아웃 및 시스템 요구 사항을 조기에 확인함으로써 통합을 단순화하고 설계가 생산되기 전에 잠재적인 호환성 문제를 식별할 수 있습니다.
