팬리스 산업용 패널 PC: 수동 냉각이 안정적인 작동을 지원하는 방법

산업용 컴퓨터는 먼지, 진동, 제한된 설치 공간, 긴 작업 시간으로 인해 프로세서와 화면 크기를 선택하는 것보다 하드웨어 선택이 더 복잡한 장소에서 작동하는 경우가 많습니다. 생산 작업장에서는 제어 컴퓨터가 여러 교대조에 걸쳐 기계 상태를 표시해야 할 수도 있습니다. 자동화된 캐비닛 내부의 제한된 공기 흐름으로 인해 열 관리가 일상적인 문제가 될 수 있습니다. 장비 제조업체의 경우 패널 PC의 냉각 설계가 유지 관리 계획, 설치 유연성 및 장기적인 작동 안정성에 영향을 미칠 수 있습니다.

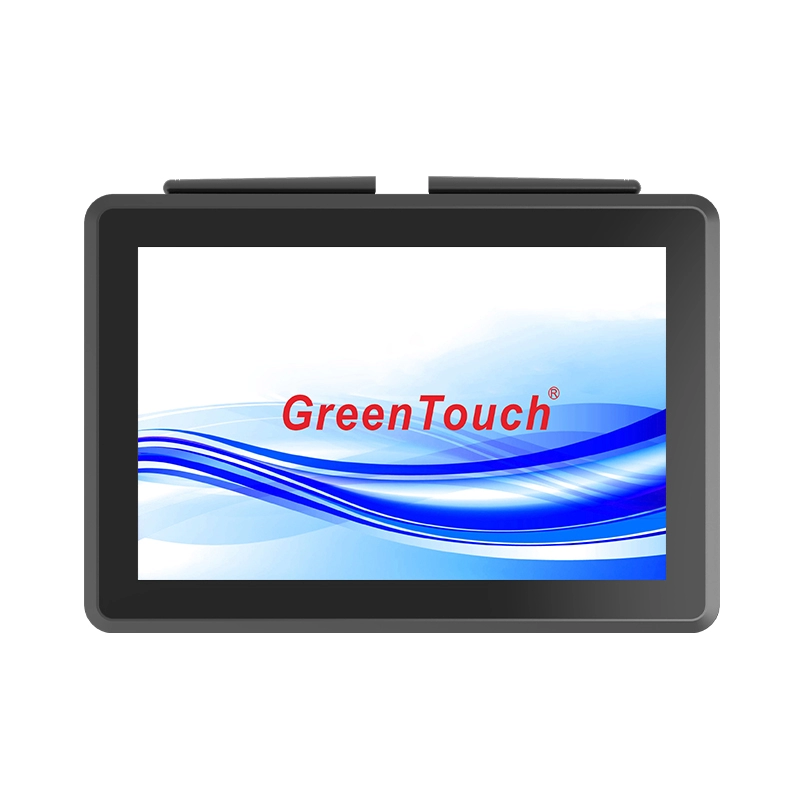

팬이 없는 산업용 패널 PC는 이러한 과제에 대한 실용적인 접근 방식을 제공합니다. 냉각 팬을 제거하고 신중하게 설계된 인클로저를 사용하여 열을 발산함으로써 이러한 유형의 컴퓨터는 움직이는 구성 요소의 수를 줄이고 팬 관련 소음을 방지합니다. GreenTouch의 패널 실장 터치 패널 PC 10.1~23.8인치(3D 시리즈)는 팬 없는 구조와 알루미늄 합금 하우징, 핀형 방열 및 투영된 정전식 터치 기술을 결합하여 산업용 제어 및 임베디드 컴퓨팅 애플리케이션에 적합합니다.

산업용 패널 PC에서 수동 냉각이 작동하는 방식

기존의 능동 냉각 시스템은 팬을 사용하여 내부 구성 요소를 통과하거나 주변으로 공기를 이동시킵니다. 이러한 공기 흐름은 프로세서 및 기타 전자 부품에서 열을 내보내는 데 도움이 되지만 시간이 지남에 따라 마모될 수 있는 움직이는 부품도 유입됩니다. 환기구 주변에 먼지가 쌓일 수 있으며 조용한 작업 공간이나 밀폐된 장비에서는 팬 소음이 바람직하지 않을 수 있습니다.

수동 냉각은 다른 접근 방식을 취합니다. 팬에 의존하는 대신 열이 내부 열 경로를 통해 인클로저로 전달되고, 인클로저에서 주변 공기가 이를 운반하는 데 도움을 줍니다. 이 설계의 효율성은 발열, 인클로저 재질, 표면적, 주변 온도, 장치 주변의 사용 가능한 공간 등의 요인에 따라 달라집니다.

산업용 패널 PC에서는 후면 인클로저가 이 과정에서 중요한 역할을 할 수 있습니다. 지느러미가 있는 표면은 열 방출에 사용할 수 있는 영역을 늘려 강제적인 공기 흐름 없이 장치가 열을 방출하는 데 도움이 됩니다. 그러나 수동 냉각은 열을 제거하지 않습니다. 인클로저와 주변 환경을 통해 열을 관리합니다. 적절한 설치와 충분한 공간 확보가 여전히 중요합니다.

장비 설계자에게 이는 제어 컴퓨터를 설치한 후가 아니라 초기 기계 레이아웃 중에 냉각을 고려해야 함을 의미합니다. 열을 발생시키는 다른 구성 요소에 너무 가까이 배치되거나 통풍이 잘 되지 않는 공간에 둘러싸인 패널 PC는 적절한 간격으로 설치된 PC보다 열 조건이 더 까다로울 수 있습니다.

산업 환경에서 팬리스 설계가 중요한 이유

팬리스 산업용 컴퓨터의 가장 큰 장점은 단순히 소음이 없다는 것이 아닙니다. 컴퓨터가 장기간 일관되게 작동해야 하는 장비에 통합되면 그 가치는 더욱 분명해집니다.

첫째, 냉각 팬을 제거하면 검사나 교체가 필요할 수 있는 구성 요소가 제거됩니다. 이는 특히 패널 PC가 기계 인클로저 내부에 설치되거나 접근하기 어려운 위치에 설치된 경우 유지 관리 계획을 단순화할 수 있습니다. 이는 전체 컴퓨터를 유지 관리할 필요가 없다는 의미는 아니지만 일반적인 기계적 마모 지점 하나를 제거합니다.

둘째, 팬이 없는 구조는 기존 팬 냉각과 관련된 공기 흐름 개구부의 필요성을 줄일 수 있습니다. 적절하게 밀봉된 인클로저와 결합하면 먼지 및 기타 오염 물질의 유입을 제한하는 데 도움이 될 수 있습니다. 제조 과정에서 미세한 입자가 생성되는 응용 분야에서는 냉각 설계와 함께 인클로저 보호도 평가해야 합니다.

셋째, 낮은 음향 출력은 불필요한 배경 소음이 바람직하지 않은 실험실, 의료 장비실, 검사실 및 기타 작업 영역에서 유용할 수 있습니다.

GreenTouch 3D 시리즈는 후면 핀 열 방출 설계와 함께 완전히 밀폐된 알루미늄 합금 구조를 사용합니다. 통합 구조는 팬 소음을 피하면서 산업용으로 사용할 수 있도록 설계되었습니다. 인클로저는 또한 내장형, 벽면 장착형 또는 데스크탑 설치를 위한 견고한 장착 구조를 제공합니다.

알루미늄 합금 하우징 및 열 관리

인클로저 설계는 산업용 패널 PC가 열을 처리하는 방식에 직접적인 영향을 미칩니다. 알루미늄 합금은 상대적으로 가벼운 무게와 유용한 기계적 강도 및 열 전도성을 결합하기 때문에 산업 장비에 널리 사용됩니다.

3D 시리즈는 맞춤형 몰드 및 다이캐스팅 공정을 사용하여 제조된 알루미늄 합금 베젤과 후면 커버를 갖추고 있습니다. 이 통합 하우징은 제품의 구조적 요구 사항을 지원하는 동시에 열이 방출될 수 있는 표면을 제공합니다. 후면 핀은 사용 가능한 열 전달 영역을 늘려 인클로저를 열 관리 시스템의 활성 부분으로 만듭니다.

기계적 통합은 여전히 ​​중요합니다. 패널 PC가 기계에 내장되면 주변 패널이 후면 커버 주변의 공기 흐름을 제한할 수 있습니다. 케이블, 주변 구성 요소 및 캐비닛 벽도 열이 빠져나가는 데 사용할 수 있는 공간을 줄일 수 있습니다. 따라서 장비 설계자는 설치를 완료하기 전에 장착 치수와 디스플레이 뒤 공간을 검토해야 합니다.

벽걸이형 또는 데스크탑 애플리케이션의 경우 사용 가능한 공간은 내장형 설치와 크게 다를 수 있습니다. 벽면 브래킷이나 데스크탑 스탠드는 후면 냉각 표면을 불필요하게 방해하지 않고 장치를 안전하게 지지해야 합니다.

팬이 없는 컴퓨터를 선택할 때 지원되는 최대 작동 온도와 설치 환경 내부의 실제 온도를 구별하는 것도 중요합니다. 패널 실장 터치 패널 PC 3D 시리즈는 -20°C ~ 70°C의 넓은 작동 온도 범위를 지정합니다. 시스템 설계자는 선택한 구성, 설치 조건 및 애플리케이션 작업 부하가 의도한 환경에 적합한지 확인해야 합니다.

프로세서와 메모리를 워크로드에 맞추기

팬이 없는 인클로저는 설치된 하드웨어에서 발생하는 열을 관리해야 합니다. 따라서 프로세서 선택은 애플리케이션 요구 사항 및 열 계획과 밀접하게 연관되어 있습니다.

GreenTouch 3D 시리즈는 Intel® Core™ i3, i5 및 i7 프로세서 옵션을 제공합니다. 다양한 구성은 간단한 운영자 인터페이스부터 보다 복잡한 소프트웨어 및 데이터 처리와 관련된 애플리케이션에 이르기까지 다양한 수준의 컴퓨팅 요구를 지원할 수 있습니다.

주로 기계 상태를 표시하고 운영자 입력을 수용하는 산업용 제어 인터페이스는 여러 애플리케이션을 실행하고 검사 데이터를 처리하거나 여러 연결된 장치와 통신하는 시스템과 요구 사항이 다를 수 있습니다. 실제 작업 부하를 기준으로 프로세서를 선택하면 불필요한 하드웨어 복잡성을 방지하는 데 도움이 됩니다.

메모리와 스토리지도 같은 방식으로 평가되어야 합니다. 나열된 구성에는 2~8GB RAM, 32GB~256GB의 SSD 용량, 500GB~1TB의 HDD 옵션이 포함됩니다. 적절한 조합은 운영 체제, 응용 프로그램 소프트웨어, 로컬 데이터 저장소 및 예상되는 향후 업데이트에 따라 다릅니다.

예를 들어 기본 기계 인터페이스는 생산 정보를 로컬로 기록하거나 여러 소프트웨어 도구를 실행하는 시스템보다 적은 메모리와 저장 공간을 필요로 할 수 있습니다. SSD는 반응성이 뛰어난 시스템 액세스와 소형 스토리지가 우선시되는 경우 유용할 수 있으며, 더 큰 로컬 스토리지 용량이 필요한 경우 HDD가 고려될 수 있습니다. 최종 구성은 사용 가능한 제품 옵션 및 애플리케이션 요구 사항에 따라 확인되어야 합니다.

인클로저 보호 및 장기 신뢰성

냉각은 산업용 컴퓨터 신뢰성의 한 부분일 뿐입니다. 먼지, 물 노출, 전기 간섭, 기계적 충격, 설치 조건도 패널 PC 성능에 영향을 미칠 수 있습니다.

3D 시리즈에는 IP65 전면 보호 및 IK06 충격 보호 기능이 포함되어 있습니다. 이러한 사양은 다양한 문제를 해결합니다. IP65는 해당 테스트 조건에서 먼지 및 물 분사에 대한 보호와 관련이 있는 반면, IK06은 정의된 기계적 충격 저항 수준을 나타냅니다. 이는 전체 장치의 모든 표면이 환경 노출을 견딜 수 있다는 증거로 해석되어서는 안 됩니다.

생산 공정 근처에 설치된 장비의 경우 전면 보호와 전체 인클로저 보호 간의 구별이 특히 중요합니다. 패널 PC의 전면은 청소 과정을 거치거나 가끔 물이 튀는 경우가 있는 반면 후면은 보호된 캐비닛 내부에 위치할 수 있습니다. 필요한 보호 수준은 실제 설치에 따라 평가되어야 합니다.

이 제품에는 EMC 간섭 방지 기능도 나열되어 있습니다. 모터, 드라이브, 스위칭 장비, 통신 시스템이 포함된 산업 환경에서는 전자기 호환성이 중요한 고려 사항입니다. 시스템 수준 성능은 적절한 접지, 케이블 라우팅, 전력 품질 및 연결된 장비의 특성에 따라 달라지므로 통합 중에 이러한 요소를 검토해야 합니다.

선택적 표면 처리에는 눈부심 방지(AG), 반사 방지(AR), 지문 방지(AF) 및 항균 처리가 포함됩니다. 이러한 옵션은 작업 환경 및 청소 요구 사항에 따라 고려될 수 있습니다. 표준으로 포함된다고 가정하기보다는 특정 구성에 대한 적합성을 확인해야 합니다.

팬리스 패널 PC의 이점을 활용하는 애플리케이션

팬이 없는 패널 PC는 장비에 통합 디스플레이와 컴퓨터가 필요하지만 기존 냉각 하드웨어를 위한 공간이 제한적인 경우에 유용합니다.

CNC 공작 기계 및 특수 기계에서 패널 PC는 작동 정보를 표시하고 호환되는 제어 소프트웨어와 상호 작용하기 위한 작업자 인터페이스 역할을 할 수 있습니다. 필요한 화면 크기, 장착 방법 및 통신 인터페이스는 기계 설계에 따라 다릅니다.

자동화된 생산 라인에서는 패널 PC가 검사 스테이션이나 작업자 워크스테이션에 설치될 수 있습니다. 팬이 없는 구조는 팬 관련 유지 관리를 줄이는 데 도움이 되며, 알루미늄 하우징은 임베디드 컴퓨팅을 위한 컴팩트한 인클로저를 제공합니다.

스마트 의료 장비 및 실험실 시스템은 애플리케이션의 청소, 전기 안전 및 규제 요구 사항에 따라 조용한 작동과 밀봉된 전면 표면의 이점을 누릴 수 있습니다. 셀프 서비스 발권기, 소매점 계산대 시스템 및 주문 단말기에서 특수 제작된 캐비닛 내에 디스플레이를 설치할 수 있는 기능은 장비 설계를 단순화할 수 있습니다.

3D 시리즈는 투영형 정전식 기술로 멀티 터치 작동을 지원하고 10.1~23.8인치의 화면 크기를 제공합니다. 사용 가능한 디스플레이 형식에는 16:10, 4:3, 5:4, 16:9가 포함되어 장비 제조업체가 인터페이스 및 설치 공간에 적합한 화면 형식을 선택할 수 있습니다.

설치 및 연결 고려 사항

팬이 없는 패널 PC는 장착 배열과 케이블 접근을 염두에 두고 선택해야 합니다. 3D 시리즈는 내장형, 벽걸이형 및 데스크탑 설치를 지원합니다. 후면 VESA 장착 옵션에는 구성에 따라 75 × 75mm 및 100 × 100mm 패턴이 포함됩니다.

아래쪽을 향한 후면 연결은 장치를 적절한 위치에 설치할 때 케이블을 정리하는 데 도움이 됩니다. 사용 가능한 인터페이스에는 HDMI, VGA, COM, LAN, USB, MIC, AUDIO 및 DC IN이 포함됩니다. 이 제품은 또한 기가비트 이더넷과 내장 802.11b/g/n Wi-Fi를 갖추고 있습니다.

주문하기 전에 장비 제조업체는 정확한 포트 구성, 장착 크기, 전원 요구 사항, 운영 체제 및 디스플레이 출력 옵션을 확인해야 합니다. 특히 얕은 캐비닛에서는 케이블 굴곡 반경과 서비스 접근도 고려해야 합니다.

특정 통신 프로토콜, 소프트웨어 환경 또는 외부 주변 장치가 필요한 시스템의 경우 설치 전에 호환성을 확인하면 불가피한 재설계 작업을 방지할 수 있습니다.

적합한 제조 파트너 선택

OEM 장비 프로젝트의 경우 제품 사양은 결정의 일부일 뿐입니다. 제조 일관성, 구성 지원, 품질 관리, 통합 중 의사소통도 프로젝트 납품에 영향을 미칠 수 있습니다.

심천 GreenTouch 기술 유한 회사 터치 모니터, 터치 올인원 PC, 정전식 및 저항식 터치스크린, 기타 대화형 디스플레이 솔루션을 포함한 터치 제품을 전문으로 합니다. 회사는 해당 제품 및 구성에 따라 CE, FCC, CB, RoHS, UL, CCC 및 HDMI를 포함한 제품 관련 인증과 함께 ISO 9001 품질 경영 시스템 인증 및 ISO 14001 환경 경영 시스템 인증을 보고합니다.

제조 자원에는 클래스 1000 먼지 없는 라미네이션 작업장, 다양한 접합 기술 및 약 5,000평방미터 규모의 표준 생산 작업장이 포함됩니다. 또한 이 회사는 20명 이상의 기술 엔지니어로 구성된 팀과 50개 이상의 신제품을 매년 개발하고 있다고 보고합니다.

산업 고객의 경우 이러한 기능은 공급업체를 평가할 때 유용한 출발점이 됩니다. 구매자는 자신의 프로젝트에 적용되는 특정 인증, 생산 요구 사항, 사용 가능한 구성, 보증 조건 및 기술 지원을 확인해야 합니다.

수동 냉각을 설계 결정의 일부로 만들기

팬이 없는 산업용 패널 PC는 팬 관련 유지 관리 및 작동 소음을 줄이는 데 도움이 될 수 있지만 안정적인 작동은 움직이는 구성 요소를 제거하는 것 이상에 달려 있습니다. 열 설계, 프로세서 선택, 인클로저 보호, 장착 간격 및 작업 부하 계획이 모두 함께 작동해야 합니다.

패널 마운트 터치 패널 PC 10.1~23.8인치(3D 시리즈)는  팬이 없는 알루미늄 합금 인클로저, 후면 핀 열 방출, 다중 프로세서 옵션, 투영형 정전식 멀티 터치 및 유연한 장착 구성을 결합합니다. 이러한 기능을 통해 공간 및 유지 관리 접근이 중요한 산업 기계, 자동화 스테이션 및 기타 통합 컴퓨팅 애플리케이션을 평가할 가치가 있습니다.

구성을 선택하기 전에 운영 환경, 필요한 인터페이스, 장착 크기, 소프트웨어 작업 부하 및 보호 요구 사항을 검토하십시오. OEM 프로젝트의 경우 GreenTouch와 이러한 세부 사항을 논의하면 선택한 패널 PC가 장비의 실제 작동 조건과 일치하는지 확인하는 데 도움이 될 수 있습니다.

자세한 제품 정보 및 구성 세부 정보를 보려면 3D 시리즈 터치 패널 PC를 살펴보고 사용 가능한 화면 크기, 하드웨어 옵션 및 장착 배열을 애플리케이션 요구 사항과 비교하십시오.
