20포인트 PCAP 터치 포일: 다중 사용자 대화형 인터페이스 계획

대형 대화형 디스플레이는 회의실, 강의실, 소매 환경 및 공공 정보 구역에서 점점 더 많이 사용되고 있습니다. 그러나 큰 화면만으로는 원활한 상호작용 경험을 보장할 수 없습니다. 여러 사람이 동일한 디스플레이에서 정보를 쓰고, 정보를 선택하고, 개체를 이동하거나, 디지털 콘텐츠로 작업해야 하는 경우 터치 시스템은 인터페이스 사용을 어렵게 만들지 않고 여러 입력에 정확하게 반응해야 합니다.

디스플레이 제조업체 및 시스템 통합업체의 경우 올바른 터치 기술을 선택하려면 화면 크기를 확인하는 것 이상의 작업이 필요합니다. 지원되는 터치 포인트 수, 응답 시간, 표면 재질, 컨트롤러 연결 및 소프트웨어 호환성이 모두 최종 결과에 영향을 미칩니다. 20포인트 투영 정전식 터치 솔루션은 동시 터치 입력이 필요한 애플리케이션에 실용적인 기반을 제공할 수 있습니다.

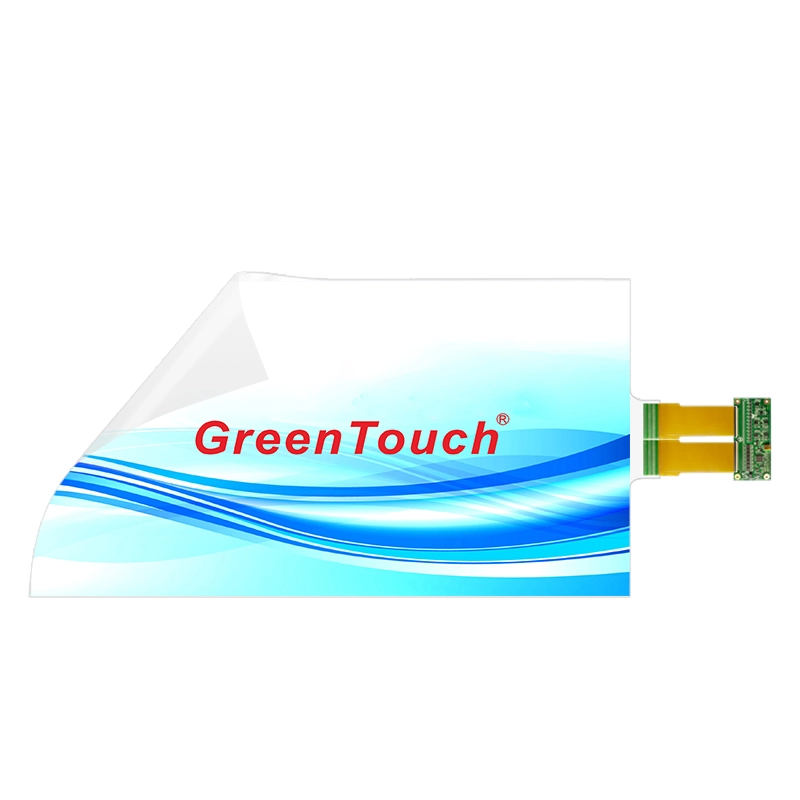

GreenTouch의 Interactive Touch Foil 32~65인치(XTA 시리즈) 는 이러한 유형의 통합을 위해 설계되었습니다. 초박형 투명 PET 필름을 사용하는 XTA 시리즈는 20포인트 PCAP 터치를 지원하며 호환되는 유리, 아크릴 및 폴리카보네이트 표면에 적용할 수 있습니다. 이를 통해 제조업체는 기존의 가시적 터치 프레임에 의존하지 않고도 디스플레이 구조에 대화형 기능을 추가할 수 있습니다.

20포인트 PCAP 터치가 대화형 인터페이스에 미치는 영향

투영 정전 용량(PCAP) 기술은 센서 그리드 주변 전기장의 변화를 통해 터치를 감지합니다. 터치 포일에서 이 감지 구조는 X축과 Y축을 따라 배열된 전도성 패턴으로 형성됩니다. 컨트롤러는 신호를 해석하고 감지된 터치의 위치를 ​​결정합니다.

20포인트 터치 사양은 제품의 지정된 작동 조건에서 최대 20개의 동시 터치 포인트를 지원함을 나타냅니다. 이 기능은 애플리케이션이 하나 또는 두 개의 접촉만 처리하는 대신 한 번에 여러 손가락을 인식해야 할 때 유용할 수 있습니다.

예를 들어, 공동 화이트보드를 사용하면 여러 참가자가 동시에 개체를 쓰거나 조작할 수 있습니다. 대화형 제품 디스플레이를 통해 방문자는 인터페이스의 다양한 섹션을 탐색할 수 있으며 공공 정보 단말기는 확대/축소, 회전 또는 콘텐츠 영역 간 탐색과 같은 터치 제스처를 지원할 수 있습니다.

그러나 최대 터치 포인트 수는 시스템의 일부일뿐입니다. 또한 응용 프로그램 소프트웨어는 동시 입력을 올바르게 인식하고 처리해야 합니다. 배포하기 전에 운영 체제, 컨트롤러, 디스플레이 구성 및 인터페이스 디자인을 모두 함께 테스트해야 합니다.

대형 디스플레이를 위한 다중 사용자 인터페이스 설계

대형 터치스크린은 협업을 위한 더 많은 공간을 제공하지만 소프트웨어 레이아웃에 따라 해당 공간의 효과적인 사용 여부가 결정됩니다.

예를 들어 회의실에서는 두 명의 참가자가 공유 프레젠테이션의 별도 영역에 주석을 달아야 할 수 있습니다. 인터페이스로 인해 모든 사람이 하나의 작은 중앙 영역에서 작업해야 한다면 디스플레이의 물리적 크기는 실질적인 이점을 제한적으로 제공합니다. 대신 디자이너는 독립적인 작업을 위한 충분한 작업 공간을 할당하고 중요한 제어 기능에 쉽게 접근할 수 있도록 해야 합니다.

교육용 디스플레이에도 동일한 원칙이 적용됩니다. 교사와 학생은 방정식을 작성하고, 다이어그램을 이동하고, 이미지를 비교하고, 학습 자료를 정리해야 할 수 있습니다. 멀티터치 인터페이스는 유용한 제스처와 우발적인 접촉을 구별하고 작업이 인식되면 명확한 시각적 피드백을 제공해야 합니다.

소매 및 상업용 애플리케이션의 우선순위는 서로 다릅니다. 대화형 매장에서는 터치 입력을 사용하여 제품 정보를 탐색할 수 있고, 디지털 광고 디스플레이에서는 캠페인 콘텐츠와 제품 세부 정보 간 탐색 기능을 제공할 수 있습니다. 이러한 경우 인터페이스는 처음 사용자가 이해할 수 있어야 하며 일반적인 제스처에 일관되게 반응해야 합니다.

XTA 시리즈 대화형 터치 포일을 중심으로 시스템을 계획할 때 사용자가 수행해야 하는 작업을 식별하는 것부터 시작하십시오. 많은 동시 접촉이 애플리케이션에 실제로 도움이 되는지, 아니면 더 적은 수의 터치 포인트로도 충분한지 여부를 판단하십시오. 이는 실제 작동 요구 사항에 따라 터치 하드웨어와 소프트웨어를 선택하는 데 도움이 됩니다.

유리 및 기타 표면에 터치 포일 맞추기

터치 포일의 한 가지 장점은 디스플레이 주위에 전통적인 터치 프레임이 필요하지 않고 투명한 표면 뒤에 통합될 수 있다는 것입니다.

XTA 시리즈는 약 0.2mm 두께의 투명 PET 필름을 사용하며 유리, 아크릴 및 폴리카보네이트 응용 분야에 적합하도록 설계되었습니다. 이는 디자이너가 터치 기능을 추가하면서 깔끔한 전면 외관을 유지하려는 프로젝트에 적합합니다.

재료 선택은 프로젝트 초기에 이루어져야 합니다. 유리는 상업용 디스플레이 패널과 대화형 창에 적합할 수 있는 반면, 아크릴과 폴리카보네이트는 무게와 제작 요구 사항이 다른 특정 인클로저 디자인이나 응용 분야에 적합할 수 있습니다. 최종 결과는 소재의 두께, 표면 상태, 구조, 터치 시스템과의 호환성에 따라 달라집니다.

또한 시공 전 설치 표면은 깨끗하고 평평하며 건조해야 합니다. 먼지, 지문, 갇힌 공기, 불균일한 접착 등은 완성된 외관에 영향을 미치고 설치의 일관성을 방해할 수 있습니다. 통합자는 제조업체의 장착 지침을 따르고 생산을 시작하기 전에 실제 재료 조합을 평가해야 합니다.

곡선형 설치에는 추가적인 주의가 필요합니다. XTA 시리즈는 직선 및 곡선 응용 분야를 지원하지만 선택한 크기 및 기판에 대해 허용되는 곡률 및 설치 조건을 확인해야 합니다. 평면 유리 패널에서 작동하는 디자인이 모든 곡면에서 동일하게 작동한다고 자동으로 가정해서는 안 됩니다.

응답 시간 및 터치 정확도 이해

여러 사람이 동일한 디스플레이를 사용하는 경우 터치 반응이 특히 중요합니다. 지연된 피드백으로 인해 필기가 손가락 움직임과 단절된 느낌을 받을 수 있으며, 일관성 없는 위치로 인해 작은 컨트롤을 선택하기 어려울 수 있습니다.

XTA 시리즈는 8밀리초 미만의 응답 시간을 지정합니다. 이는 터치 구성 요소를 평가할 때 유용한 참고 자료이지만 전체 시스템의 종단 간 대기 시간과 혼동해서는 안 됩니다. 디스플레이, 컴퓨터, 운영 체제, 그래픽 처리 및 응용 프로그램 소프트웨어는 모두 물리적 접촉과 그에 따른 시각적 반응 사이의 시간에 기여할 수 있습니다.

터치 정확도는 의도된 인터페이스의 맥락에서 평가되어야 합니다. 큰 탐색 버튼은 사소한 위치 변화를 허용할 수 있지만 그리기 도구, 세부 다이어그램 및 정밀 선택 작업은 보다 신중한 평가가 필요합니다.

테스트 중에 통합자는 활성 영역 전반에 걸쳐 터치 인식을 확인하고, 동시 접촉 동작을 확인하고, 설치 후에도 교정이 적합한지 확인해야 합니다. 테스트에는 기본적인 탭핑 시연에만 의존하기보다는 사용자가 가장 자주 수행하는 제스처가 포함되어야 합니다.

XTA 시리즈는 또한 최소 93%의 빛 투과율을 지정합니다. 이는 투명한 터치 레이어를 통해 디스플레이 가시성을 유지하려는 목표를 지원합니다. 그럼에도 불구하고 전체 어셈블리의 광학 성능은 디스플레이, 기판, 접합 프로세스 및 주변 조명 조건에 따라 달라집니다.

Touch Controller를 호스트 시스템에 연결하기

멀티터치 포일에는 센서 신호를 사용 가능한 입력으로 변환하려면 컨트롤러와 호환되는 호스트 시스템이 필요합니다. 이 연결을 올바르게 계획하면 피할 수 있는 통합 문제를 방지할 수 있습니다.

XTA 시리즈는 명시된 전송 속도가 최대 480Mbps인 USB 2.0 전속 인터페이스를 사용합니다. 나열된 패키지에는 원터치 포일, 컨트롤러 1개 및 USB 케이블 1개가 포함되어 있습니다. 제품 설명서에는 Windows, Android 및 Linux와의 호환성이 설명되어 있습니다.

설치하기 전에 선택한 호스트 컴퓨터가 원하는 운영 체제 및 터치 입력 구성을 지원하는지 확인하십시오. 특히 시스템이 맞춤형 소프트웨어, 내장형 하드웨어 또는 특수 운영 체제 빌드를 사용하는 경우 애플리케이션별 요구 사항도 확인해야 합니다.

교정은 또 다른 중요한 단계입니다. 유연한 인쇄 회로(FPC)를 컨트롤러에 연결하고 컨트롤러를 호스트에 연결한 후 해당 설정 절차에 따라 터치 좌표를 보정합니다. 표시된 터치 위치가 활성 영역 전체의 물리적 접촉 지점과 일치하는지 확인합니다.

제품 설명서에는 드라이버가 필요 없는 연결 프로세스가 설명되어 있지만 정확한 설정 요구 사항은 호스트 플랫폼 및 구성에 따라 다를 수 있습니다. 포일을 생산 시스템에 통합하기 전에 해당 지침을 확인하십시오.

디스플레이 크기 및 물리적 레이아웃 계획

적절한 터치 포일 크기는 디스플레이 크기, 시청 거리, 사용자 수 및 사용 가능한 설치 공간에 따라 다릅니다.

XTA 시리즈는 16:9 형식을 사용하여 32, 40, 42, 43, 46, 47, 49, 55 및 65인치 크기로 제공됩니다. 32인치 디스플레이는 소형 ​​대화형 스테이션이나 소규모 협업 공간에 적합할 수 있으며, 대형 디스플레이는 동시 활동과 보다 복잡한 인터페이스를 위한 추가 공간을 제공할 수 있습니다.

그러나 더 큰 화면을 선택한다고 해서 자동으로 사용성이 향상되는 것은 아닙니다. 사용자가 디스플레이를 자주 터치해야 하는 경우 불필요한 움직임을 최소화하도록 인터페이스를 구성해야 합니다. 가장 자주 사용되는 컨트롤은 쉽게 닿을 수 있는 곳에 위치해야 하며, 대화형 요소는 신뢰할 수 있는 선택을 할 수 있을 만큼 충분히 커야 합니다.

기계적 치수도 주의 깊게 확인해야 합니다. 터치 필름은 의도한 활성 영역과 정렬되어야 하며 컨트롤러와 FPC는 디스플레이 어셈블리 내에 충분한 공간이 필요합니다. 케이블 라우팅, 서비스를 위한 접근 및 기판 고정 방법이 설계 검토에 포함되어야 합니다.

맞춤형 치수, 로고 또는 설치 서비스가 포함된 프로젝트의 경우 인클로저 및 디스플레이 구조를 마무리하기 전에 공급업체에 사용 가능한 옵션을 확인하십시오.

내구성 및 환경 요구 사항 관리

공공 장소에 설치된 대화형 디스플레이는 통제된 회의실에서 사용되는 것과 작동 조건이 다릅니다. 빈번한 취급, 지문, 청소 절차 및 우발적인 접촉에 노출될 수 있습니다.

XTA 시리즈는 IP67 방수 보호, 파손 방지 특성 및 오염 방지 기능을 제공합니다. 이러한 기능은 공공 장소 설치를 위한 터치 솔루션을 평가할 때 관련될 수 있습니다. 그러나 터치 구성 요소의 보호 등급은 전체 디스플레이 또는 인클로저의 등급을 자동으로 설정하지 않습니다. 최종 조립품은 자체 구조 및 적용 가능한 테스트 요구 사항에 따라 평가되어야 합니다.

프로젝트 필요에 따라 표면 처리를 선택할 수도 있습니다. 사용 가능한 사용자 정의 옵션에는 눈부심 방지(AG), 지문 방지(AF) 및 반사 방지(AR) 처리가 포함됩니다. 각각은 서로 다른 용도로 사용되므로 조명 조건, 청소 루틴 및 설치의 시각적 요구 사항을 반영하여 선택해야 합니다.

예를 들어, 강한 주변 조명에 직면한 대화형 디스플레이는 적절한 눈부심 관리 접근 방식의 이점을 누릴 수 있는 반면, 자주 사용되는 공용 인터페이스는 지문 가시성 및 청소 절차에 더 많은 주의가 필요할 수 있습니다. 선택한 처리가 투명성, 터치 성능 및 완성된 어셈블리의 전체적인 외관에 미치는 영향을 검증해야 합니다.

통합 프로젝트를 위한 터치 포일 공급업체 평가

성공적인 멀티 터치 프로젝트는 터치 구성 요소와 그 뒤에 있는 제조 및 기술 지원에 달려 있습니다. OEM 및 시스템 통합업체의 경우 유용한 평가 포인트에는 제품 일관성, 컨트롤러 호환성, 사용자 정의 기능, 문서화 및 설치 질문을 지원하는 공급업체의 능력이 포함됩니다.

심천 GreenTouch 기술 유한 회사 정전식 및 저항식 터치스크린, 적외선 터치 프레임, 터치 모니터, 대화형 터치 포일, 터치 올인원 PC 등 터치 관련 제품을 제조합니다. 회사는 ISO 9001 품질 경영 시스템 인증과 ISO 14001 환경 경영 시스템 인증을 보고합니다. 나열된 제품 관련 인증에는 해당 제품에 따라 CE, FCC 및 RoHS가 포함됩니다.

GreenTouch는 또한 클래스 1000 먼지 없는 라미네이션 워크숍, 다양한 접합 기술 경험, 20명 이상의 기술 엔지니어, 50개 이상의 신제품 개발을 보고합니다. 이러한 제조 및 개발 리소스는 맞춤형 치수, 표면 처리 또는 통합 지원이 필요한 프로젝트의 공급업체를 평가할 때 관련이 있습니다.

설계를 확인하기 전에 구매자는 선택한 포일 크기와 관련된 사양을 요청하고, 컨트롤러 및 호스트 시스템 요구 사항을 검토하고, 의도한 기판에 대한 샘플 테스트를 준비해야 합니다. 실제 평가에는 터치 정확도, 다중 지점 작동, 시각적 외관, 보정 및 전체 어셈블리의 기계적 적합성이 포함되어야 합니다.

20포인트 터치 실천하기

20포인트 PCAP 터치는 대규모 대화형 인터페이스에 유용한 기반을 제공할 수 있지만 실제 가치는 전체 시스템이 어떻게 설계되었는지에 따라 달라집니다. 터치 포인트 수, 소프트웨어 동작, 기판 호환성, 응답 특성 및 설치 품질 모두가 사용자 경험에 기여합니다.

Interactive Touch Foil 32~65인치(XTA 시리즈)  는 얇고 투명한 PET 구조, 20포인트 터치 지원, 8밀리초 미만의 응답 시간, 유리, 아크릴 및 폴리카보네이트와의 호환성을 결합합니다. 사용 가능한 크기와 사용자 정의 옵션을 통해 대화형 창, 디지털 간판, 교육용 디스플레이 및 협업 인터페이스를 평가해 볼 가치가 있습니다.

장비 제조업체 및 통합업체의 경우 가장 효과적인 출발점은 의도된 사용자 상호 작용을 정의하고, 적절한 디스플레이와 기판을 선택하고, 컨트롤러와 소프트웨어를 함께 검증하는 것입니다. 이러한 단계는 터치 사양을 실용적이고 유지 관리 가능한 대화형 시스템으로 전환하는 데 도움이 됩니다.

프로젝트별 요구 사항의 경우 사용 가능한 크기, 사용자 정의 옵션, 설치 방법 및 호환성 고려 사항에 관해 GreenTouch에 문의할 수 있습니다. 생산 전에 이러한 세부 사항을 검토하면 선택한 XTA 시리즈 터치 포일이 물리적 디자인 및 의도한 사용자 경험과 일치하는지 확인하는 데 도움이 됩니다.
