맞춤형 터치 스크린 제조업체인 GreenTouch: OEM/ODM 맞춤화 및 CE, FCC, RoHS, CB, HDMI 규정 준수

대화형 하드웨어 플랫폼을 엔지니어링하려면 툴링을 시작하기 전에 기계적 정밀도, 광학 선명도, 펌웨어 튜닝 및 국제 규제 인증의 균형을 맞춰야 합니다. 맞춤형 터치 스크린 제조업체는  전기, 광학 및 구조 사양이 분리된 부품으로 조립되는 것이 아니라 통합 시스템으로 조정될 때 가치를 제공합니다. OEM 및 ODM의 경우 표준 기성 패널은 종종 설계 타협을 초래하여 맞춤형 섀시 컷아웃, 컨트롤러 펌웨어 요구 사항 또는 까다로운 환경 저항 표준을 충족하지 못합니다. 맞춤형 커버 유리 치수, 센서 맞춤화 및 타겟 컨트롤러 프로그래밍을 통해 국제 법규를 준수하면서 안정적인 작동을 보장합니다.

표준 패널이 아닌 장비 요구 사항부터 시작하세요

성공적인 맞춤형 터치 배포는 호스트 시스템의 운영 현실에서 비롯됩니다. 사용 가능한 섀시 깊이, 내부 베젤 간격, 열 방출 경로, 디스플레이 시야각 및 운영자 입력 방법에 따라 허용되는 기계적 설치 공간이 결정됩니다. 임의의 표준 패널을 특수 인클로저에 강제로 적용하면 파일럿 조립 중에 툴링 수정, 일정 지연 및 기계적 밀봉 손상이 발생하는 경우가 많습니다.

산업 자동화 터미널에는 냉각수 튀김, 공기 중 오일, 공격적인 세척 용제 및 지속적인 진동에 대한 탄력성이 필요합니다. 실외 거래 키오스크에는 직사광선과 계절별 온도 변화에 대비한 광학적 향상과 열 안정성이 필요합니다. 프로젝트 초기에 호스트 장치 경계, 작동 온도 범위 및 현장 서비스 액세스 요구 사항을 설정하면 맞춤형 터치 스크린 개발을 위한 신뢰할 수 있는 기준이 만들어집니다.

터치 기술을 상호작용에 맞추세요

멀티 터치 정밀도를 위한 예상 정전 용량 감지

터치 센서 물리학은 최종 사용자의 작업 흐름과 일치해야 합니다. 투영된 용량성, 저항성 또는 광학 아키텍처 중에서 선택하면 완성된 기계가 현장 조건에서 원활하게 작동하는지 여부가 결정됩니다. PCAP(투영 정전 용량 방식) 기술은 멀티 터치 제스처, 신속한 좌표 추적, 광학적 투명성, 전면 유리 통합 기능을 제공하므로 의료 기기, 상업용 셀프 서비스 단말기 및 대화형 소매 키오스크에 적합합니다. 고급 PCAP 컨트롤러는 최대 10개의 터치 포인트를 추적하는 상호 정전 용량 그리드를 활용합니다. 디지털 필터링 알고리즘은 전자기 노이즈를 억제하여 커버 유리에 습기나 먼지가 닿는 경우에도 정확한 좌표 등록을 유지합니다.

극한의 작업 공간을 위한 저항막 및 적외선 솔루션

저항성 터치 아키텍처는 중공업 워크스테이션, 해양 내비게이션 콘솔 및 농업 기계에 사용됩니다. 전기 전도성이 아닌 물리적 압력을 통해 작동하는 저항성 센서는 작업자가 두꺼운 절연 장갑, 작업 장갑을 착용하거나 비전도성 스타일러스를 사용할 때 액체 방울, 화학 세척제 또는 표면 그리스의 영향을 받지 않고 안정적으로 작동합니다. 대형 공개 디렉토리 및 대화형 비디오 월은 휘도를 약화시키는 유리 레이어를 추가하지 않고도 대형 디스플레이 영역에 걸쳐 경제적으로 확장되는 적외선(IR) 터치 프레임을 활용하는 경우가 많습니다. 대화형 터치 포일은 건축 매장 및 보안 키오스크에 유리를 통한 터치 작업을 가능하게 하여 시스템 설계자가 대상 상호 작용 모델에 가장 적합한 물리적 메커니즘을 안내합니다.

사용자 정의 스택을 하나의 시스템으로 정의

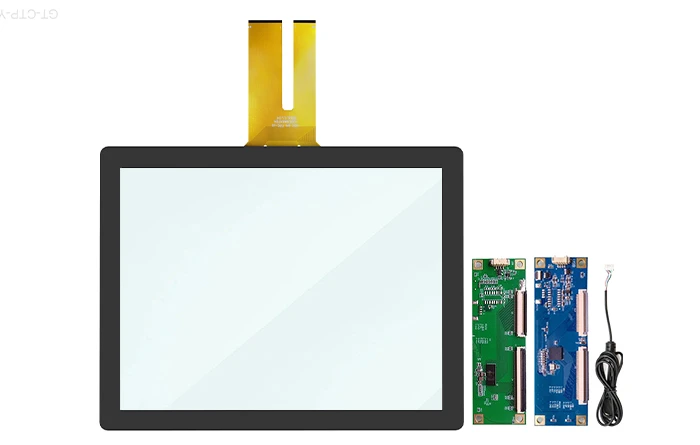

신뢰성이 높은 터치 모듈은 커버 유리, 센서 기판, FPC(연성 인쇄 회로) 테일, 컨트롤러 칩셋 및 광학 접합 레이어로 구성된 통합 다층 스택으로 작동합니다. 단일 레이어를 수정하면 전체 어셈블리의 전기 임피던스, 광 투과율 및 기계적 허용 오차가 변경됩니다.

광학 처리 및 먼지 없는 클린룸 라미네이션

커버 유리 두께, 화학적 강화 깊이 및 표면 처리는 컨트롤러 구동 주파수에 따라 직접 보정되어야 합니다. GreenTouch는  유리-유리(G+G) 및 유리-필름-필름(G+F + F) 접착 공정을 활용하여 클래스 1000 먼지 없는 라미네이션 작업장을 운영하고 있습니다. 이 인프라를 통해 OEM은 광학적 안개나 감도 데드존을 도입하지 않고도 맞춤형 센서 형상, 실크스크린 인쇄, 눈부심 방지(AG) 에칭, 반사 방지(AR) 코팅 및 지문 방지(AF) 소유성 처리를 지정할 수 있습니다. 커버 렌즈와 활성 디스플레이 표면 사이의 내부 에어 갭을 제거하면 내부 반사가 최소화되어 실외 가독성이 향상되는 동시에 정면 충격 충격에 대한 어셈블리가 강화됩니다.

FPC 테일 라우팅 및 신호 차폐 아키텍처

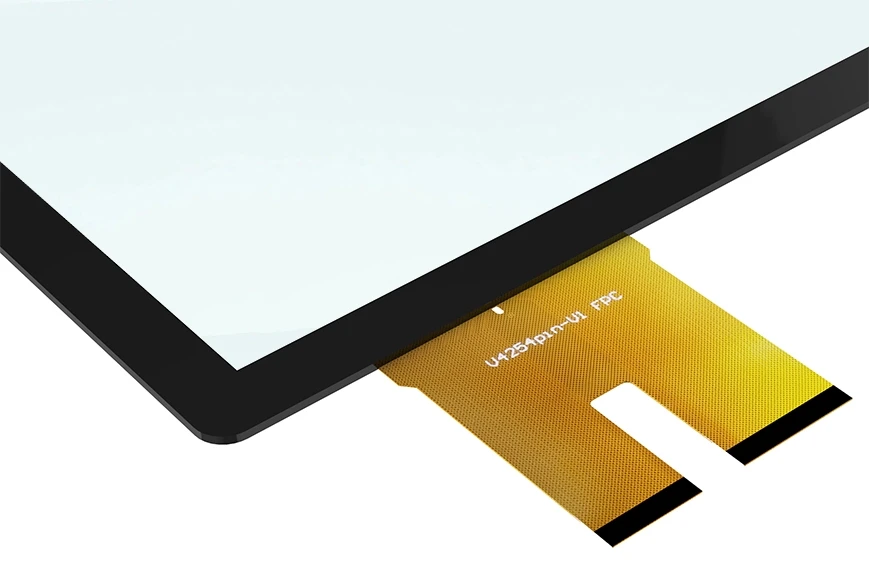

FPC 테일 디자인은 또 다른 주요 맞춤 요소를 나타냅니다. 맞춤형 테일 길이, 양면 차폐 레이어 및 전략적 커넥터 위치는 단단한 섀시 기하학적 구조를 통해 깔끔한 라우팅을 보장합니다. 차폐 테일은 고주파 디지털 클록 신호가 민감한 아날로그 센서 라인으로 누출되는 것을 방지하여 복잡한 내부 하드웨어 구성에서 높은 신호 대 잡음비를 유지합니다.

범위별 CE, FCC, RoHS, CB 및 HDMI 요구 사항 계획

초기 하드웨어 개발 중에 규정 준수를 해결해야 합니다. 북미, 유럽 연합 및 아시아 시장에 상업적으로 배포하려면 법적 안전, 배출 및 환경 지침을 준수해야 합니다. CE 마크 선언 및 FCC Part 15 Class A/B 테스트를 통해 전자기 적합성(EMC) 및 방사 내성을 검증하여 터치 컨트롤러가 파괴적인 무선 주파수 에너지를 방출하거나 높은 EMI 환경에서 오작동하지 않음을 확인합니다. RoHS 및 ISO 14001 환경 관리 표준에 따른 유해 물질 제한은 국제 공급망 전반에 걸쳐 자재 안전을 보장합니다.

전기 안전을 위해 국제 CB 제도는 UL과 같은 시장별 인증을 단순화하는 표준화된 평가 프레임워크를 제공합니다. 고화질 멀티미디어 인터페이스를 구현하려면 신호 무결성, 전송 타이밍 및 라이센스 드라이버 호환성을 보호하기 위해 검증된 HDMI 규정 준수가 필요합니다. CE, FCC, RoHS, CB 및 HDMI 매개변수를 조기에 지정하면 실험실 테스트 중에 비용이 많이 드는 재설계를 방지할 수 있습니다.

샘플 제작 전 인터페이스 및 도면 고정

개념에서 툴링으로 이동하려면 공식적인 설계 동결 프로토콜이 필요합니다. 엔지니어링 도면에는 정확한 활성 디스플레이 영역, 보기 영역, 외부 유리 치수, 모서리 반경, 베벨 프로파일, 장착 스터드 위치 및 제조 허용 오차가 1밀리미터 미만으로 기록되어야 합니다. USB 2.0 HID 및 I2C와 같은 표준 통신 채널에는 호스트 운영 체제와의 드라이버 없는 플러그 앤 플레이 작동을 보장하고 툴링 스크랩 및 치수 불일치를 방지하기 위해 조정된 펌웨어 매개변수 초기화가 필요합니다.

샘플을 사용하여 통합 및 규정 준수 위험 확인

제어된 파일럿 프로토타입 빌드는 이론적 엔지니어링 모델을 검증하는 데 필요한 경험적 기준을 제공합니다. 프로토타입 테스트에서는 시뮬레이션된 작동 조건에서 터치 추적 반응성, 멀티 터치 제스처 정확도, 광학 투과율 및 인클로저 적합성을 평가합니다. 생산 섀시 내부에 파일럿 샘플을 장착하면 금속 베젤과 접지 접점으로 인해 기생 정전 용량이나 국지적인 데드 스팟이 발생하지 않는 것이 확인됩니다. 프로토타입 스트레스 스크리닝에는 온도 순환 및 진동 테스트가 포함되어 있어 중단 없이 대량 생산이 진행되도록 보장합니다.

맞춤형 터치스크린 제조에 관한 FAQ

시스템 설계자와 기술 조달 팀은 초기 사양 단계에서 이러한 기본 고려 사항을 자주 평가합니다.

두꺼운 보호 커버 유리에 PCAP 터치 스크린을 맞춤 설정할 수 있습니까?

예. ODM 터치 스크린 엔지니어는 최대 1.1mm  또는 2mm  두께의 강화 커버 유리를 지원하기 위해 전극 피치, 여기 구동 전압 및 펌웨어 기준 감도를 맞춤화합니다 . 이를 통해 파손 방지 키오스크와 중공업 콘솔이 IK08 이상의 기계적 충격 등급을 충족하면서 반응성이 뛰어난 좌표 추적을 유지할 수 있습니다.

구성 요소 수준 인증은 호스트 시스템을 자동으로 지웁니까?

구성 요소 수준 인증서는 필수 기본 테스트 데이터를 제공하지만 전체 호스트 시스템은 최종 작동 인클로저 내에서 여전히 CE, FCC 및 전기 안전 인증을 받아야 합니다.

산업 프로그램에 대한 장기 구성요소 개정은 어떻게 관리됩니까?

기존 제조업체는 엄격한 구성 요소 로드맵과 공식적인 ECO(엔지니어링 변경 주문) 프로토콜을 유지합니다. 산업용 터치 부품은 5~7년 동안 형태 맞춤 기능 가용성을 보장하여 예상치 못한 재설계 주기로부터 OEM을 보호합니다.

GreenTouch를 통해 전체 OEM 요구 사항 검토

맞춤형 하드웨어 프로그램을 실행하려면 초기 타당성 모델링부터 대량 생산까지 명확한 기술 커뮤니케이션이 필요합니다. 터치 디지타이저, 커버 유리, 광학 접착층 및 규제 매개변수를 통합 시스템으로 처리하여 광학적 선명도, 기계적 내구성 및 국제 규제 준수를 제공합니다. 기술 조달 팀, 제품 설계자 및 임베디드 시스템 엔지니어는  엔지니어링 평가를 위해 인클로저 CAD 파일과 기능 사양을 https://www.greentouch.com.cn/ 에 직접 제출할 수 있습니다. 엔지니어링 팀은 글로벌 OEM 및 ODM 배포를 위한 타당성 분석, 설계 최적화 및 연속 생산 지원을 제공합니다.
