GreenTouch는 OEM 터치 모니터 공급업체로서 장비 통합을 지원합니다: 장착 및 인터페이스 계획

대화형 디스플레이를 산업용 기계, 자동화 의료 시스템 또는 상업용 키오스크에 통합하려면 기계적 및 전기적 정렬이 필요합니다. OEM 터치 모니터 공급업체 의 하드웨어를 소싱하여  물리적 장착 구조, 신호 라우팅, 열 경로 및 접지 아키텍처가 까다로운 작동 환경을 견딜 수 있도록 보장합니다. 산업용 모니터를 표준 주변 장치로 취급하면 조립 지연, 열 조절 및 통신 중단이 발생합니다. 설계자는 인클로저 외피, 정렬 메커니즘, 케이블 굽힘 반경 및 전원 조절을 조기에 평가해야 합니다.

모니터를 선택하기 전에 장비 봉투 매핑

통합 계획은 호스트 콘솔의 물리적 경계를 설정하는 것부터 시작됩니다. 내부 섀시 깊이, 판금 여유 공간, 시야각 및 작업자 상호 작용 높이에 따라 허용되는 디스플레이 폼 팩터가 결정됩니다. 물리적 엔벨로프 매핑은 또한 인체 공학적 서비스를 고려하여 기술자가 고정 하드웨어에 접근하고, 인터페이스 케이블을 연결하고, 기본 기계 정면을 분해하지 않고도 모듈식 어셈블리를 교체할 수 있는 충분한 공간을 확보하도록 보장합니다.

OEM 터치 모니터 공급업체는 레이아웃 계획 중에 2D 윤곽 도면과 3D STEP 모델을 제공합니다. 고열 전원 공급 장치를 디스플레이 섀시 바로 아래에 배치하면 불필요한 열 부하가 추가됩니다. 지정된 대류 구역을 예약하면 균일한 디스플레이 온도가 유지되고 작동 수명이 연장됩니다.

정렬을 제어하는 ​​장착 방법 선택

플러시 인클로저용 오픈 프레임 플랜지

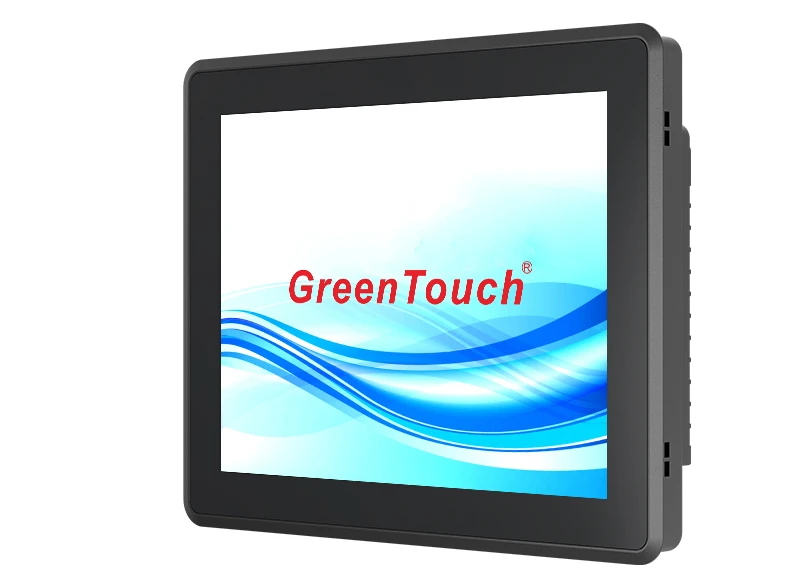

디스플레이 장착 아키텍처는 구조적 견고성, 전면 패널 밀봉 및 시각적 통합을 규정하여 섀시 비틀림 응력으로부터 활성 LCD 패널을 분리합니다. 오픈 프레임 모니터는 맞춤형 기계 컷아웃 뒤에 단단히 고정되는 통합형 측면 장착 브래킷과 구조적 금속 플랜지를 갖추고 있어 먼지가 쌓이는 주변 베젤을 제거하는 플러시 전면 외부 표면을 만듭니다.

매립형 마운팅은 매끄러운 표면이 닦아내는 위생을 지원하는 의료 진단, 클린룸 자동화 및 식품 가공 장비에 사용됩니다. 오픈 프레임 플랜지의 슬롯형 장착 구멍을 통해 캐비닛 조립 중 치수 미세 조정이 가능해 생산 배치 전반에 걸쳐 약간의 판금 변동을 보상하고 일관된 전면 정렬을 유지할 수 있습니다.

후면 VESA 패턴 및 패널 마운트 클램핑 시스템

표준화된 후면 VESA MIS-D 패턴(75x75mm 및 100x100mm)을 통해 관절식 스윙 암, 내부 받침대 및 모듈형 서브 랙에 기계적으로 설치할 수 있습니다. 후면 VESA 장착은 디스플레이 모듈을 호스트 캐비닛 플렉스로부터 분리하여 비틀림에 따른 기계적 왜곡으로부터 내부 유리 레이어를 보호합니다. 밀봉된 NEMA 또는 IP65 전기 인클로저의 경우 패널 장착 아키텍처는 모니터 전면 베젤을 컷아웃에 단단히 끌어당기는 주변 스레드 스터드 또는 후면 클램핑 브래킷을 활용하여 탄성 개스킷을 압축하여 공기 중 미립자 및 액체 세척에 대한 방수 밀봉을 형성합니다.

포트 방향 및 케이블 굴곡 공간 확인

커넥터 방향과 내부 케이블링 볼륨은 중요한 통합 세부 사항을 나타냅니다. 직선형 후면 커넥터는 견고한 케이블 부트를 위해 섀시 뒤에 상당한 여유 공간이 필요합니다. 케이블을 과도하게 구부리면 내부 회로 기판에 스트레스가 가해져 납땜 연결부에 균열이 생기고 작동 수명 주기 동안 신호 손실이 발생합니다.

하향식 또는 오목한 측면 I/O 포트로 설계된 모니터를 선택하면 필요한 인클로저 깊이가 최소화되고 수직 케이블 라우팅이 용이해집니다. 내부 케이블 경로는 최소 굴곡 반경 표준을 준수해야 합니다. 표준 고속 디지털 비디오 케이블은 고주파수 임피던스와 신호 무결성을 보존하기 위해 외부 케이블 직경의 최소 4~6배에 해당하는 동적 굽힘 반경이 필요합니다.

기계적 진동으로부터 인터페이스 연결을 보호하는 것은 또 다른 필수 통합 요구 사항입니다. 회전 스핀들 또는 유압 펌프가 장착된 기계는 섀시를 통해 지속적인 진동을 전달합니다. USB 커넥터의 캡티브 잭 나사와 함께 VGA 및 DVI 포트에 잠금 나사 플랜지를 지정하면 공장 작동 중 실수로 연결이 끊어지는 것을 방지할 수 있습니다.

별도의 비디오, 터치 및 전원 경로

산업 기계 콘솔에는 가변 주파수 모터 드라이브, 고전류 스위칭 접촉기 및 고전압 전력 변환기를 포함한 전자기 간섭 소스가 있습니다. 전원 케이블 근처에 배선된 비차폐 신호 라인은 유도 결합으로 인해 문제가 발생합니다. 고속 디지털 비디오 스트림, 저전압 터치 디지타이저 신호 및 직류 전원 버스에는 누화 및 일시적인 소음 유도를 방지하기 위해 절연 도관이 필요합니다.

고전류 스위칭 잡음으로부터 터치 원격 측정 분리

터치 디지털화는 저전압 신호에 의존합니다. AC 주 배선과 병렬로 USB 또는 RS-232 터치 라인을 라우팅하면 공통 모드 전기 잡음이 발생하여 좌표 지터, 커서 드리프트 및 잘못된 터치가 발생합니다. 설계자는 이중 차폐 케이블과 페라이트 억제기를 사용하여 고주파 노이즈 스파이크를 감쇠시키는 금속 도관을 통해 터치 원격 측정을 라우팅합니다.

스타 접지 및 디지털 비디오 신호 무결성

HDMI 및 DisplayPort와 같은 디지털 비디오 전송 프로토콜에는 정밀한 차동 임피던스 매칭이 필요합니다. 호스트 컨트롤러와 디스플레이 섀시 사이의 접지 루프는 비디오 끊김, 수평선 및 동기화 저하를 유발합니다. 전용 스타 접지 아키텍처를 구현하면 디스플레이 섀시, 터치 컨트롤러 및 호스트 컴퓨터가 동일한 저임피던스 접지 전위를 공유하여 순환 접지 전류를 제거합니다.

냉각 및 서비스 접근을 위한 설계

열 관리는 산업용 디스플레이 백라이트의 작동 신뢰성과 광학 수명에 직접적인 영향을 미칩니다. 내부 전력 변환기에서 생성된 열과 높은 주변 공장 온도는 내부 캐비닛 온도를 안전한 구성 요소 한계 이상으로 상승시켜 50°C를 초과하는 환경에서 발광 감쇠 및 색상 변화를 가속화합니다.

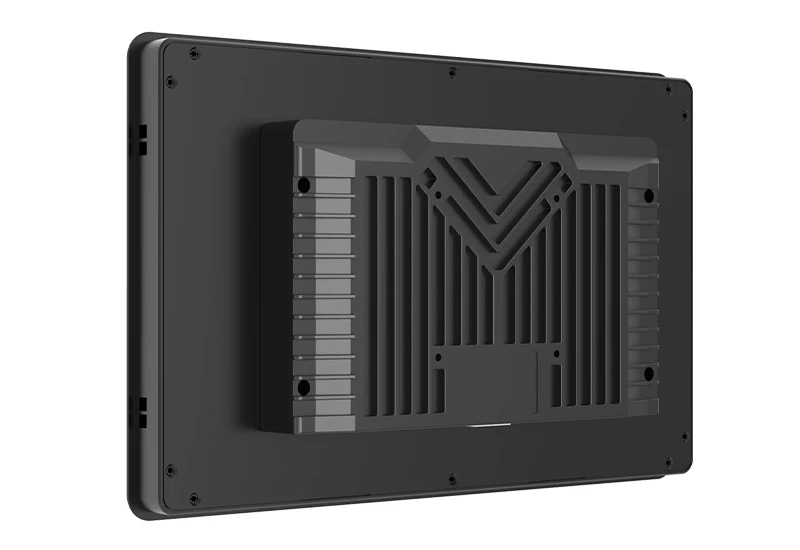

대류 기류 채널 또는 전도 냉각식 알루미늄 섀시는 액정층에서 열을 방출합니다. 설계자는 후면 도어를 통해 접근할 수 있도록 백라이트 인버터 퓨즈 및 OSD 버튼과 같은 서비스 가능한 항목을 배치합니다.

고전도성 실리콘 갭 패드는 타이밍 컨트롤러 IC와 알루미늄 후면 섀시를 브리지하여 반도체에서 열을 방출하여 연중무휴 24시간 안정적인 작동을 보장합니다.

통제된 샘플을 사용하여 어셈블리 검증

장비 통합은 대표적인 생산용 샘플을 사용한 경험적 검증으로 마무리됩니다. 엔지니어링 팀은 대량 제조 승인에 앞서 실제 생산 섀시 내의 기계적 적합성, 전기적 호환성 및 열적 동작을 평가합니다. GreenTouch는  검증된 생산 도구를 사용하여 평가 샘플을 제작하여 시험 조립 중에 CAD 모델이 실제 판금 컷아웃, 브래킷 굽힘 반경 및 커넥터 간격과 직접 정렬되도록 보장합니다.

파일럿 조립 제작을 수행하면 배선 하네스가 변형 없이 깔끔하게 결합되고 주변 개스킷이 균일하게 압축되어 진입 밀봉을 유지하는 것이 확인됩니다. 열 챔버 사이클링, 지속적인 전 부하 전기 번인, 작동 진동 테스트를 포함하여 조립된 장비의 환경 스트레스 스크리닝을 통해 대량 생산이 시작되기 전에 공명 취약성 또는 열 핫스팟을 식별합니다.

OEM 터치 모니터 통합에 대한 FAQ

엔지니어링 팀과 장비 제작자는 하드웨어 통합 계획 중에 이러한 기술적 질문을 정기적으로 평가합니다.

오픈 프레임 아키텍처는 어떻게 기계 조립을 단순화합니까?

오픈 프레임 모니터는 맞춤형 기계 컷아웃 뒤에 플러시 장착되는 베어메탈 구조 플랜지를 갖추고 있습니다. 이 아키텍처는 외부 플라스틱 베젤을 제거하여 장비 제조업체가 기계 설계에 맞는 평면, 방진 전면 외관을 만들 수 있도록 해줍니다.

팬리스 모니터 인클로저에 필요한 열 공간은 얼마입니까?

팬이 없는 산업용 모니터에는 후면 방열 핀 주위에 최소 30~50mm의 방해받지 않는 대류 공간이 필요합니다. 밀봉된 인클로저에서는 내부 금속 브래킷을 호스트 섀시에 열적으로 결합하여 열을 방출할 수 있습니다.

듀얼 터치 인터페이스가 하나의 디스플레이에서 동시에 작동할 수 있습니까?

산업용 컨트롤러는 일반적으로 USB HID 또는 RS-232 직렬 통신을 제공합니다. 두 물리적 커넥터가 모두 모니터 I/O 패널에 있을 수 있지만 디지타이저는 좌표 데이터 충돌을 방지하기 위해 한 번에 하나의 활성 프로토콜을 통해 작동합니다.

통합 검토를 위해 장비 도면 제출

터치 모니터 통합을 최적화하려면 장비 설계자와 디스플레이 엔지니어링 전문가 간의 조기 협업이 필요합니다. 초기 개념 단계에서 장착 형상, 신호 인터페이스, 전력 아키텍처 및 환경 보호를 조화시키면 값비싼 조립 수정을 방지하고 시장 배포를 가속화합니다. 장비 제조업체, 시스템 통합업체 및 산업 자동화 엔지니어는  기술 평가를 위해 https://www.greentouch.com.cn/ 에서 직접 프로젝트 사양 및 기계 모델을 공유할 수 있습니다. 엔지니어링 팀은 복잡한 기계에 대한 생산 계획, 공장 검사 및 기계 통합 지침을 제공합니다.
