H 시리즈 PCAP 터치스크린 10.1~21.5인치

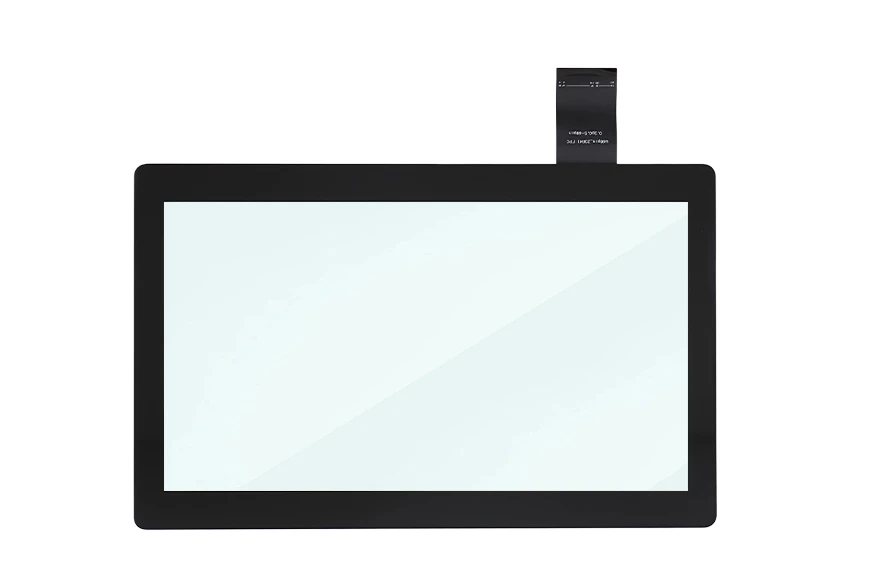

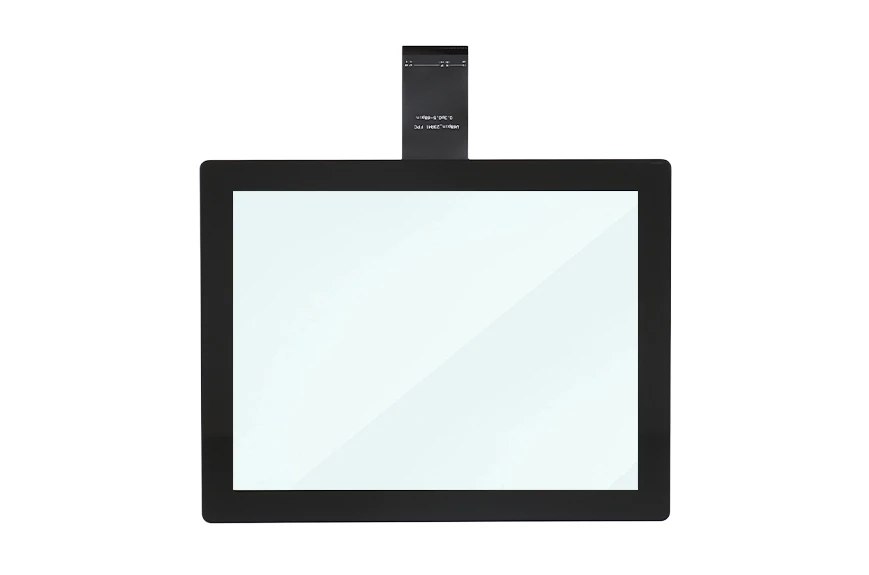

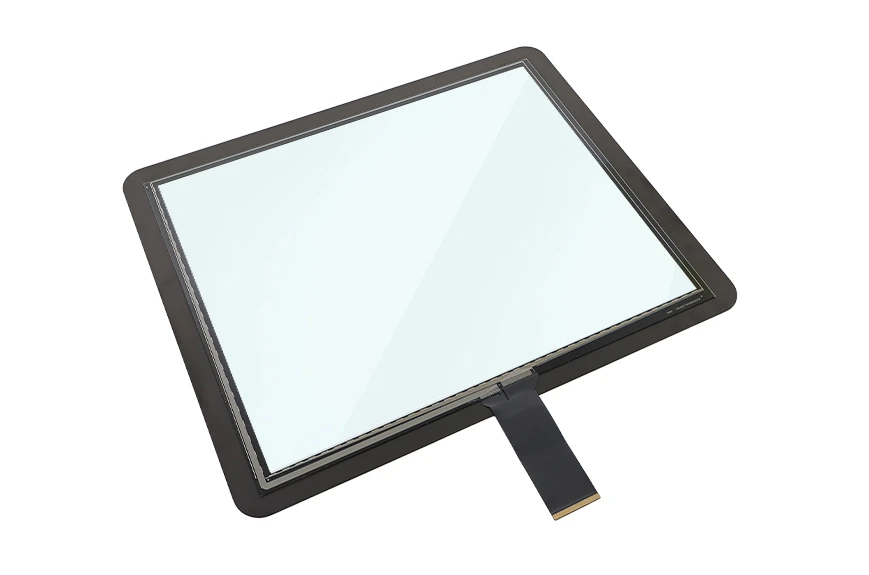

정전식 터치스크린 10.1~21.5인치(H 시리즈)

제품 정보

터치 포인트:최대 20포인트

터치 수명: 무제한

덮개: 유리+ITO 유리+SCA+FPC

사용자 정의 가능: 크기, 로고, 색상, 케이싱, 포장

FPC 출구 위치, 유리 두께, AG, AF, AR

풍모

● 2-3mm 강화 보호 유리, IK08,IK10+최대

● WEIDA,ILITEK,EETI USB&RS232 컨트롤러와 호환 가능

● 높은 광학 투과도, 투명도>85%,

● 자체 클래스 1,000 클린룸, 전체 검사, 빠른 배송

● 터치스크린, 컨트롤러, 펌웨어, 소프트웨어를 포함한 완벽한 솔루션

견적

온라인 상담

제품 설명
사용자 정의 옵션
명세서
적용분야
사양 및 다운로드

제품 설명

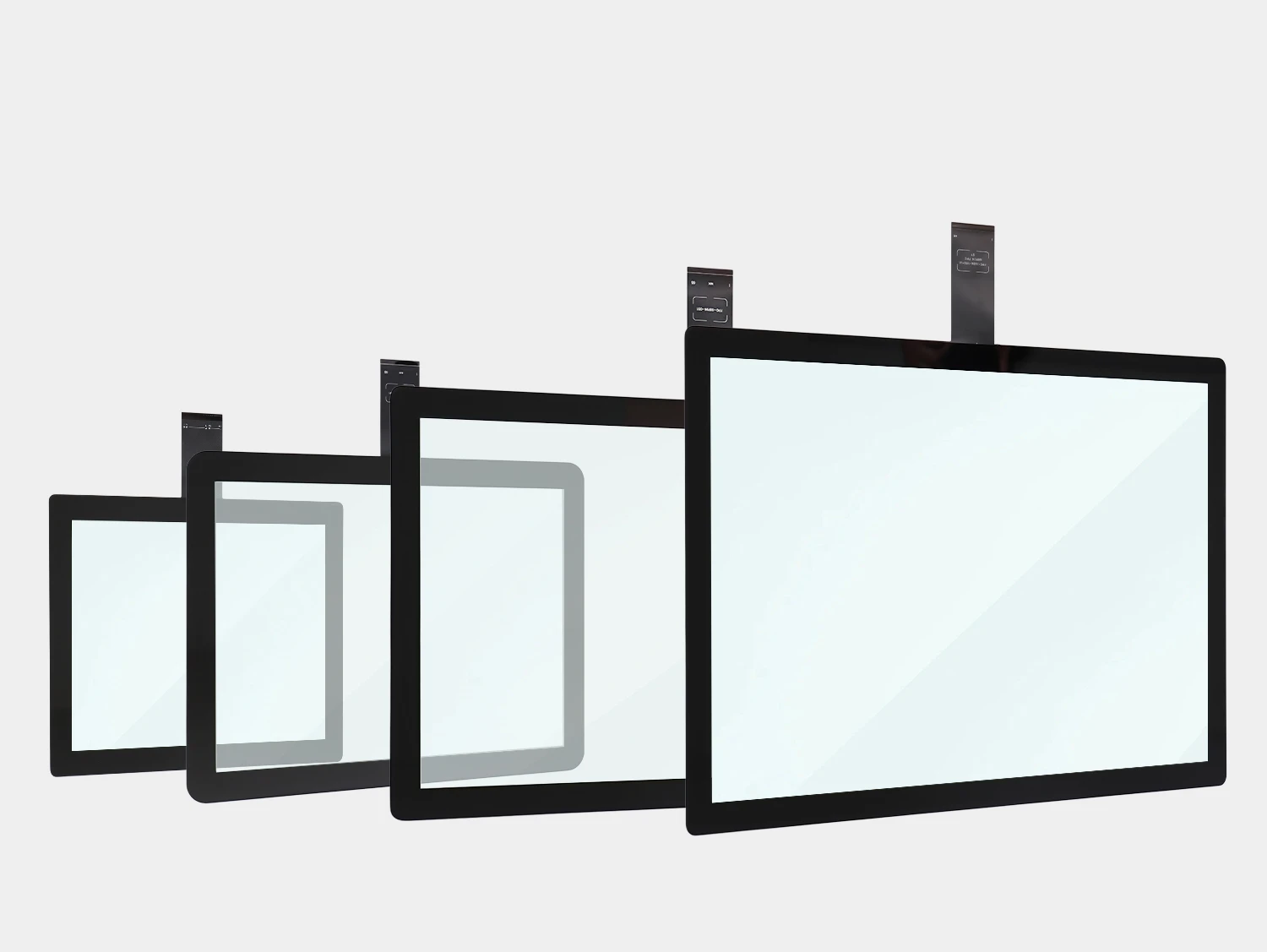

정전식 터치 스크린 개요

GreenTouch의 새로 업그레이드된 H 시리즈 정전식 터치스크린은 산업용 등급의 터치 전용 칩을 특징으로 하며 원래 모델과 정확히 동일한 PCAP(투영 정전식) 센서 아키텍처 및 드라이버 IC 솔루션을 유지합니다. 최적화된 정전식 터치 알고리즘을 통해 멀티 터치 기능, 응답 대기 시간, 터치 정확도 등 주요 지표 전반에 걸쳐 일관된 성능을 유지합니다. 성숙한 대량 생산 공정과 표준화된 품질 관리 시스템을 활용하는 이 스크린은 안정적인 터치 성능, 신뢰할 수 있는 구조적 품질 및 폭넓은 호환성을 결합하여 품질 저하 없이 보다 경쟁력 있는 가격대를 제공합니다.

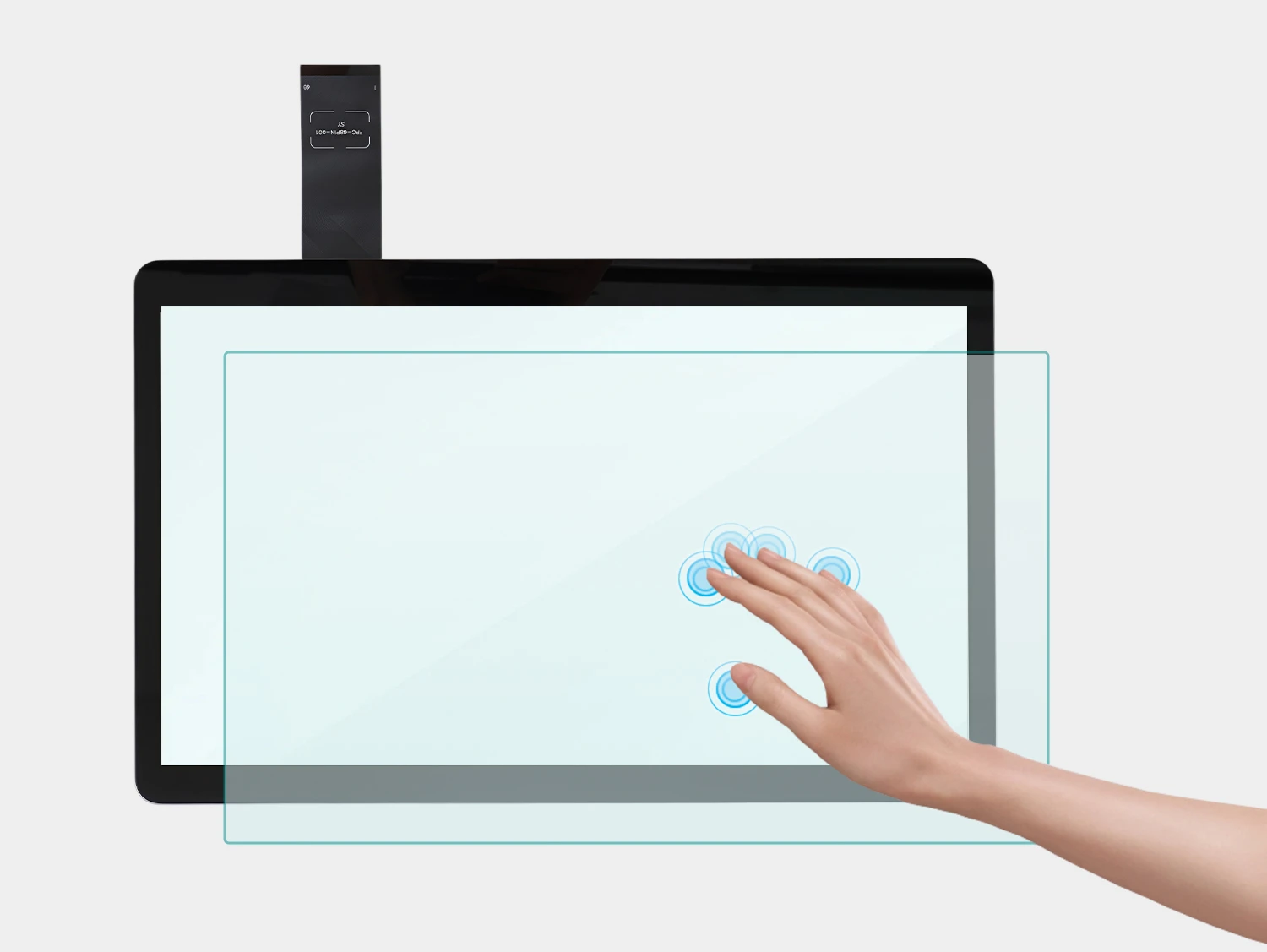

기능 및 구조

순수한 평면 구조, 뛰어난 장인 정신, 슬림하고 부드러운 디자인을 갖춘 정전식 터치 패널. 그리고 안정적인 IC 및 본딩 장비를 사용하여 높은 수율과 품질을 유지합니다. 정확한 터치, 10~20개의 터치 포인트, 고감도, 부드러운 쓰기, 끊김 없음, 드리프트 없음.그리고 유리 커버는 각 IP 레벨을 충격에 강하고 손상과 긁힘을 방지합니다.

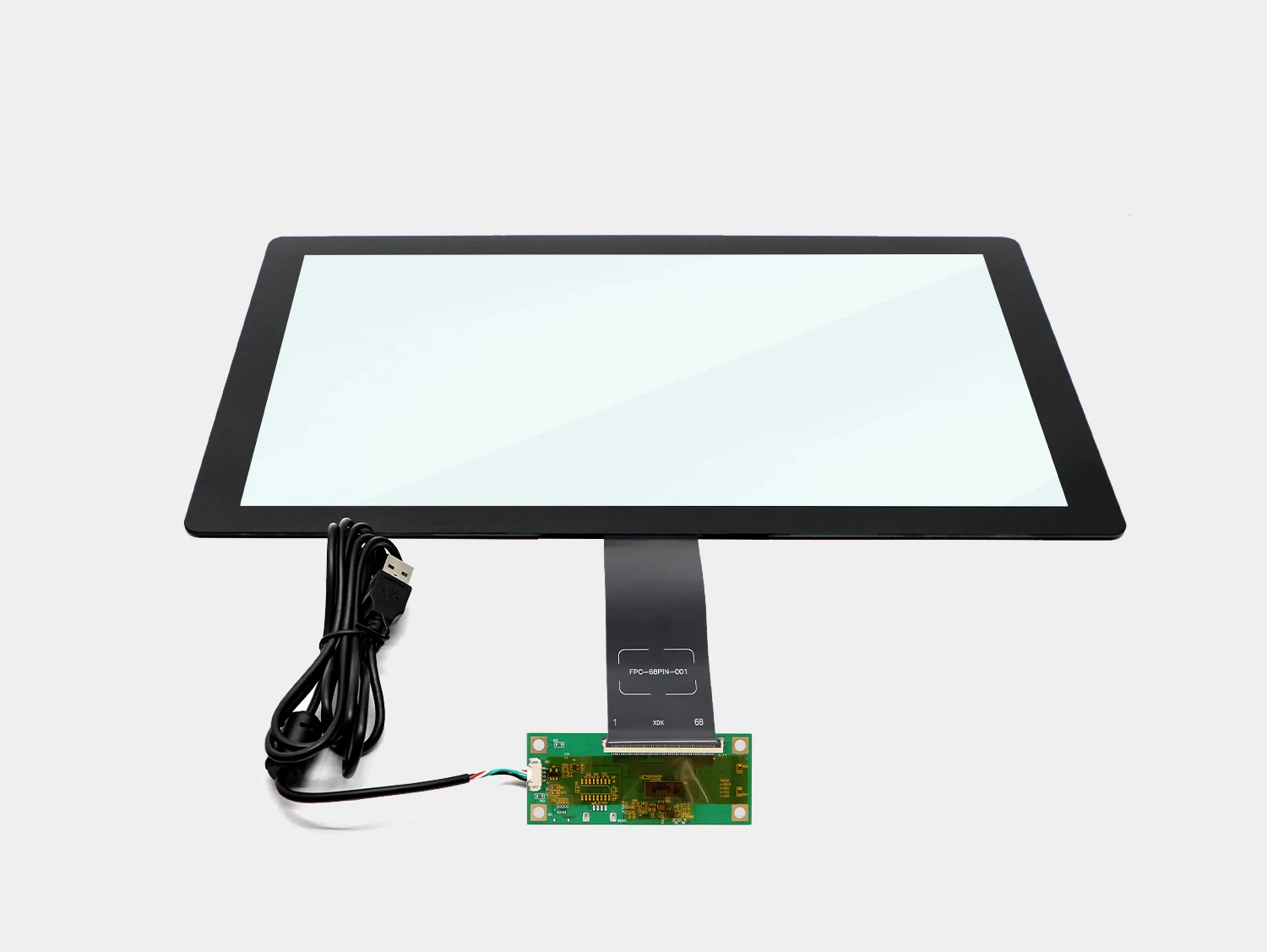

연결 및 시스템

정전식 터치스크린을 연결하는 단계는 다음과 같습니다. 1. 터치스크린 FPC와 드라이버 보드 핀을 정렬하고 연결합니다. 2. USB 케이블을 연결합니다.3. 마더보드 또는 제어 카드에 FPC를 삽입합니다. 4. 정전식 터치스크린의 USB를 호스트에 연결합니다. 5. 소프트웨어 구성 및 교정 6. 테스트 및 설치가 완료되었습니다. GreenTouch pcap 터치스크린은 Windows, Android 및 Linux

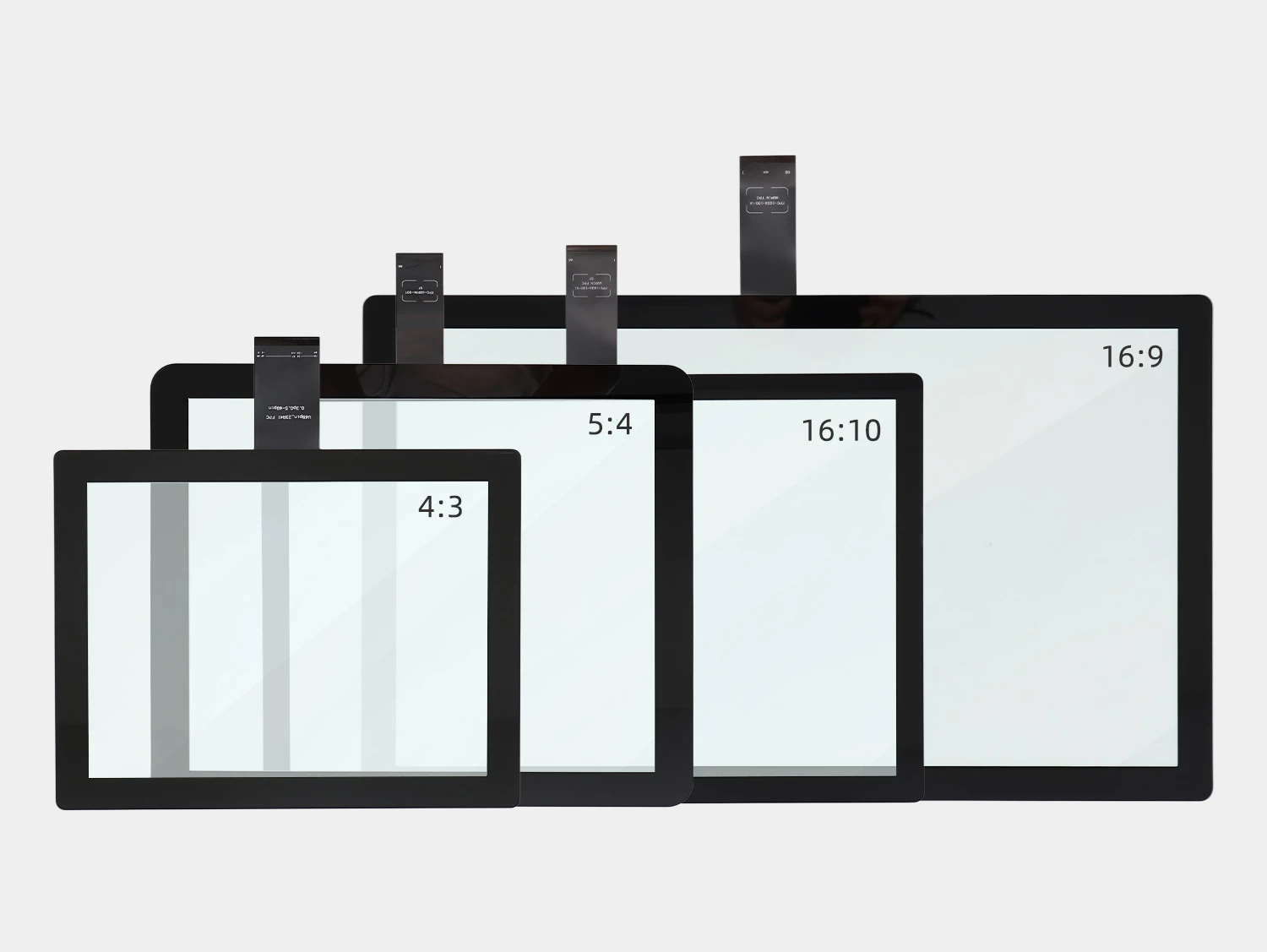

다양한 크기 사용 가능

(비율 16:10)
크기:10.1",17.3"
(비율 4:3) 을 지원하는 광범위한 운영 체제 호환성을 갖습니다.
크기:10.4",12.1",15"
(비율 16:9)
크기:11.6",13.3",14",15.6",18.5",21.5"
(비율 5:4)
크기:17",19"

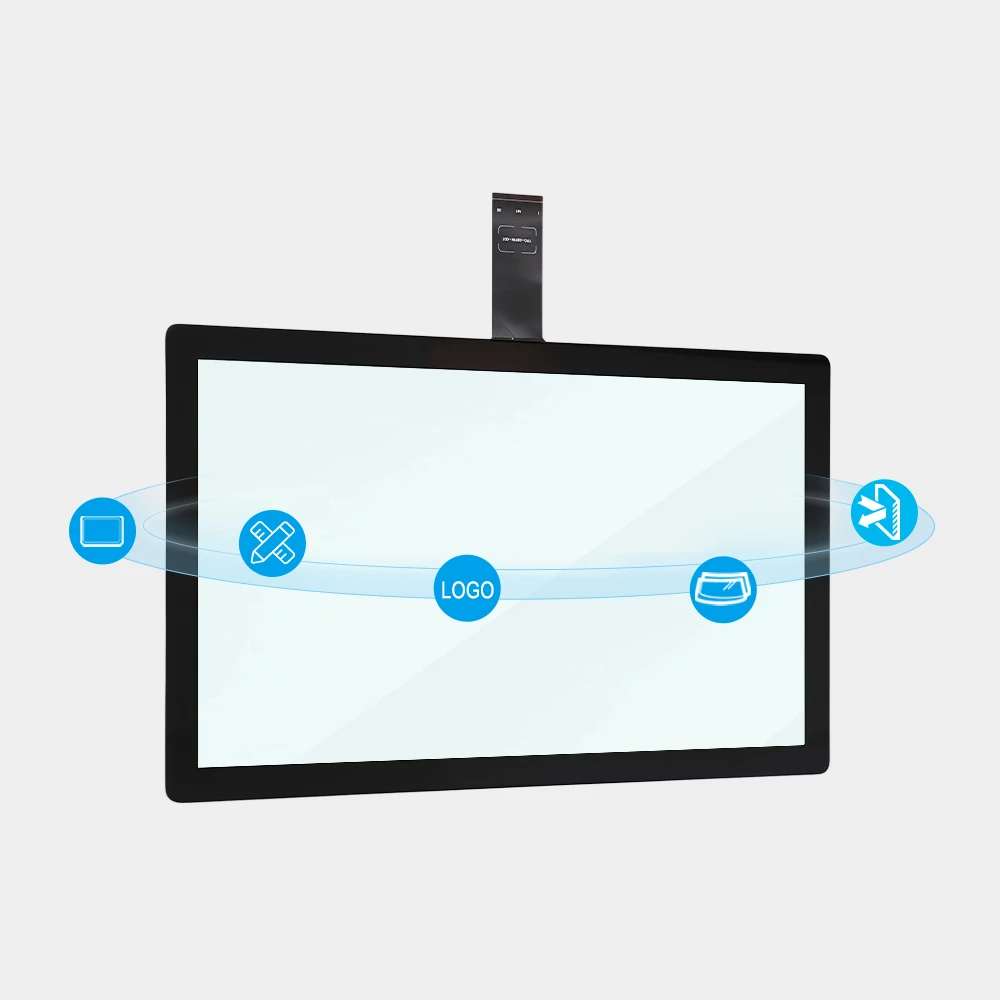

사용자 정의 옵션

GreenTouch 정전식 터치스크린은 외관, 전기 인터페이스 및 구조 설계 측면에서 맞춤화가 가능합니다. 예: 화면 크기, 로고, FPC 콘센트 위치, 포장, ITO 유리 두께, 컨트롤러 및 인터페이스, 표면 처리: AG, AR, AF, 항균 및 정균 등.

명세서

일반적인 제조사:그린터치 제품명 : 용량 성 터치 스크린 (H 시리즈) 보통 크기:10.1",10.4",11.6",12.1",13.3",14",15",15.6", 17",17.3",18.5",19",21.5" 보증:1-3년 인증서:CE,FCC,RoHS

패널 패널 유형:유리+ITO 유리+SCA+FPC 표면 경도:≥6H 대각선 크기:10.1 ~ 21.5인치 종횡비:16:10,4:3,16:9,5:4 해상도: 4096x4096 응답 속도: <10ms 터치 기술: 정전식 10~20개 터치 포인트 제어 인터페이스:USB 또는 RS232,I2C 터치 지원 시스템:Windows,Android,Linux

환경 연속 작동:24/7 작동 온도: –10°C ~ 50°C 보관 온도: -20°C ~ 60°C 습도: 상대습도 90%, 결로 없음

연결성 인터페이스:USB

규정 준수 인증: CE,FCC,RoHS

적용분야

사양 및 다운로드

크기	모델	치수	보기 영역	비율	지원 시스템	해결	도면 다운로드
10.1"	GT-CTP-H10.4A-1	256.5*174.5mm	218.5*136.5mm	16:10	윈도우, 안드로이드, 리눅스	4096x4096	GT-CTP-H10.1A-1
10.4"	GT-CTP-H10.4A-1	245.1*192.5mm	210.1*157.5mm	4:3	윈도우, 안드로이드, 리눅스	4096x4096	GT-CTP-H10.4A-1
11.6"	GT-CTP-H11.6A-1	285*179.3mm	256.6*145.1mm	16:9	윈도우, 안드로이드, 리눅스	4096x4096	GT-CTP-H11.6A-1
12.1"	GT-CTP-H12.1A-1	281.8*220.8mm	246.8*185.3mm	4:3	윈도우, 안드로이드, 리눅스	4096x4096	GT-CTP-H12.1A-1
13.3"	GT-CTP-H13.3A-1	327.7*209.7mm	293.8*165.3mm	16:9	윈도우, 안드로이드, 리눅스	4096x4096	GT-CTP-H13.3A-1
14"	GT-CTP-H14.0A-1	333.3*213.2mm	310.3*174.7mm	16:9	윈도우, 안드로이드, 리눅스	4096x4096	GT-CTP-H14.0A-1
15"	GT-CTP-H15.0A-1	347.8*275.4mm	303*227.5mm	4:3	윈도우, 안드로이드, 리눅스	4096x4096	GT-CTP-H15.0A-1
15.6"	GT-CTP-H15.6A-1	367.6*233mm	344*193.8mm	16:9	윈도우, 안드로이드, 리눅스	4096x4096	GT-CTP-H15.6A-1
17"	GT-CTP-H17.0A-1	393.1*320.8mm	336.9*270mm	5:4	윈도우, 안드로이드, 리눅스	4096x4096	GT-CTP-H17.0A-1
17.3"	GT-CTP-H17.3A-1	421.3*253.5mm	383.4*215.6mm	16:10	윈도우, 안드로이드, 리눅스	4096x4096	GT-CTP-H17.3A-1
18.5"	GT-CTP-H18.5A-1	449.8*270.4mm	410.3*230.9mm	16:9	윈도우, 안드로이드, 리눅스	4096x4096	GT-CTP-H18.5A-1
19"	GT-CTP-H19.0A-1	445.1*291.3mm	408.2*255.1mm	5:4	윈도우, 안드로이드, 리눅스	4096x4096	GT-CTP-H19.0A-1
21.5"	GT-CTP-H21.5A-1	518.6*310.1mm	476.6*268.1mm	16:9	윈도우, 안드로이드, 리눅스	4096x4096	GT-CTP-H21.5A-1

상표 : H 시리즈 정전식 터치 스크린 PCAP 터치 스크린 투영 정전 용량 터치 패널 산업용 정전 용량 터치 스크린 멀티 터치 패널 OEM 터치 스크린 제조업체 비용 효율적인 터치 스크린
