GreenTouch의 맞춤형 산업용 터치 모니터 솔루션 제공업체 접근 방식: EMC, IP65,IK08 전면 보호 및 장착

까다로운 산업 플랜트에 대화형 시각 디스플레이를 배포하려면 심각한 환경 스트레스를 견딜 수 있도록 설계된 하드웨어가 필요합니다. 맞춤형 산업용 터치 모니터 솔루션 제공업체 의 소싱을 통해  전면 보호, 전자기 호환성(EMC), 충격 저항 및 구조적 장착이 신뢰할 수 있는 시각적 단말기에 통합되도록 보장합니다. 산업 환경에는 공기 중 미립자, 액체 세척, 기계적 진동 및 전기 소음이 결합되어 있습니다. 이러한 환경에 설치된 표준 상업용 디스플레이는 물 침투, 커버 유리 파손 및 통신 장애로 인해 빠르게 어려움을 겪습니다.

전면 보호 장치가 저항해야 하는 사항 정의

전면 패널 내구성 사양은 설치 장소의 특정 작동 위험과 일치해야 합니다. 식품 가공 공장, 자동 세차장, 화학 시설에서 터치 모니터는 정기적인 고압 세척과 가성 세척제에 노출됩니다. 옥외 키오스크와 자동화된 환승 터미널에서 모니터는 바람에 날리는 비, 먼지, 직사광선 및 광범위한 온도 변화를 겪습니다.

IK08 내충격성을 달성하는 화학적으로 강화된 전면 커버 유리를 지정하면 모니터가 낙하한 도구, 중장비 또는 기물 파손 행위로 인한 기계적 충격을 견딜 수 있습니다. 화학적 템퍼링은 표면 압축(CS ≥ 450MPa)과 층 깊이(DOL ≥ 30μm)를 증가시켜 전면 유리가 300mm에서 떨어진 1.7kg의 강철 질량에 해당하는 5줄 충격 테스트를 견딜 수 있도록 합니다. 실외 및 진동이 심한 응용 분야의 경우 전면 유리 두께를 3mm, 4mm 또는 더 두꺼운 구성으로 맞춤 설정할 수 있습니다.

눈부심 방지(AG) 화학적 에칭은 60~90GU의 광택 등급으로 머리 위 반사와 거친 햇빛을 확산시키는 반면, 반사 방지(AR) 코팅은 표면 반사율을 1.5% 미만으로 줄여 빛 투과율과 대비를 최대화합니다. 지문 방지(AF) 소유성 처리는 초기 물 접촉각을 110° 이상으로 유지하여 오일 및 그리스 축적을 방지하고 매일 닦는 청소를 단순화합니다.

장착 설계를 통해 씰 보존

내구성이 뛰어난 IP65 전면 씰을 얻으려면 신중한 기계적 장착 통합이 필요합니다. 모니터 베젤과 호스트 컴퓨터 컷아웃 사이의 밀봉은 내부 LCD 패널을 왜곡하지 않고 균일한 압축을 유지해야 합니다. Shore A 40~60 경도 등급의 고급 폐쇄 셀 실리콘 또는 EPDM 주변 개스킷은 -20°C~70°C의 작동 온도 전반에 걸쳐 일관된 밀봉 성능을 제공합니다.

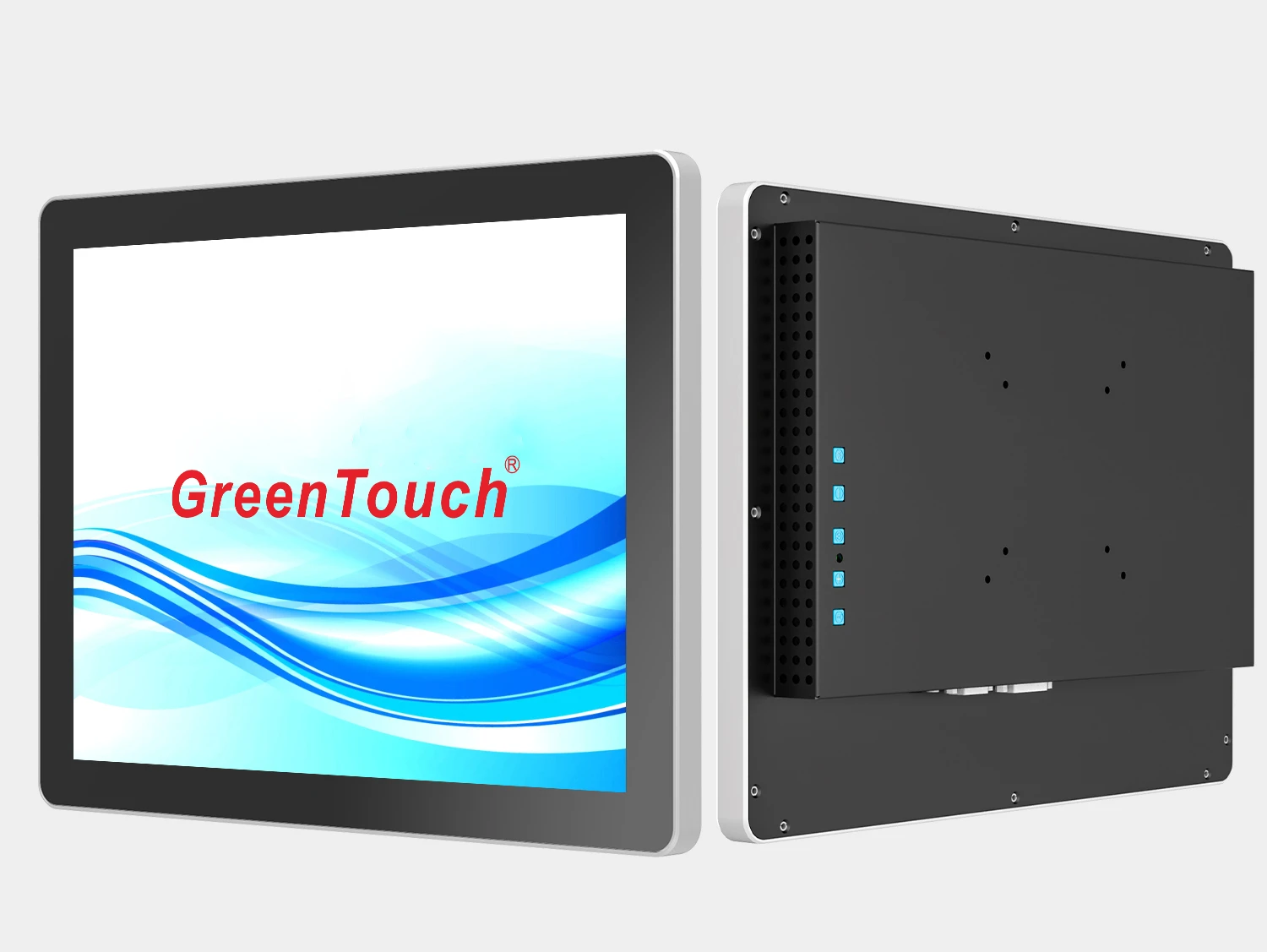

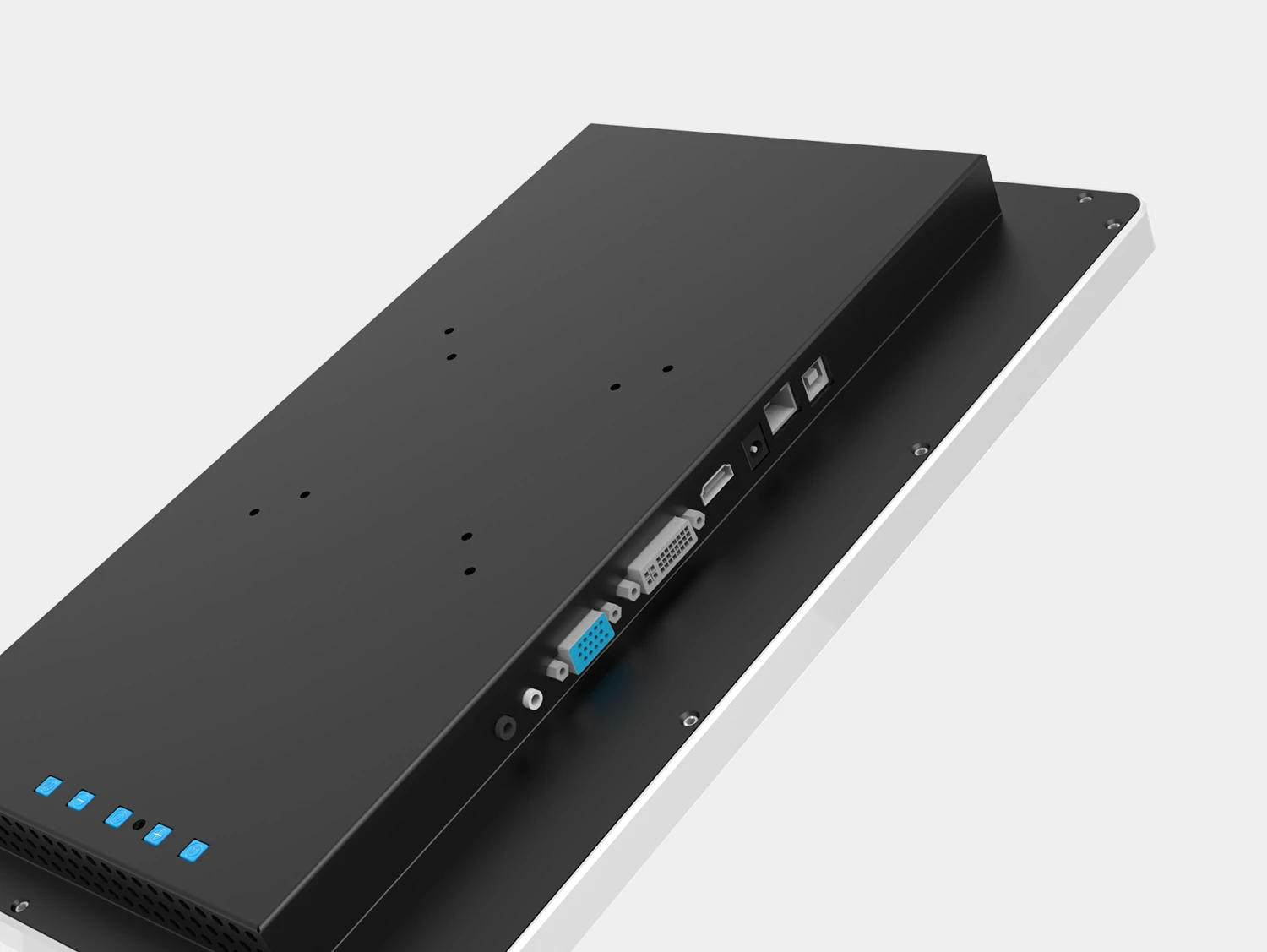

GreenTouch  산업용 터치 모니터 장착 구성에는 매립형 키오스크 통합을 위한 측면 장착 브래킷이 있는 개방형 프레임 설계, 관절형 스윙 암을 위한 후면 VESA 패턴(M4 나사산 인서트가 있는 75x75mm 및 M4 인서트가 있는 100x100mm), 0.8~1.2Nm의 균일한 고정 토크를 사용하여 인클로저 컷아웃에 대해 전면 개스킷을 압축하는 후면 클램프 브래킷이 있는 패널 장착 아키텍처가 포함됩니다.

접지 및 케이블 아키텍처를 통해 EMC 제어

산업 제조 공장에는 고전력 가변 주파수 모터 드라이브, 무거운 접촉기 및 고전압 전력 변환기를 포함하여 전자기 간섭의 중요한 원인이 포함되어 있습니다. 차폐되지 않은 모니터 전자 장치는 이러한 환경에서 터치 좌표 지터, 비디오 찢어짐 및 신호 통신 중단을 경험할 수 있습니다.

내부 금속 인클로저 차폐 및 패러데이 절연

산업용 모니터는 패러데이 케이지 역할을 하는 SECC(두꺼운 아연 도금 강철)와 구조적 알루미늄 섀시를 활용하여 민감한 내부 컨트롤러 전자 장치를 외부 전자기장 및 방사되는 무선 주파수 소음으로부터 격리합니다. 이러한 금속 인클로저는 EN 55032 방출 및 EN 61000-4-2 ESD 내성 표준을 준수합니다.

스타 접지 및 차폐 케이블링 아키텍처

디스플레이 섀시와 호스트 산업용 컴퓨터 사이의 접지 루프는 비디오 및 터치 신호를 방해하는 공통 모드 잡음을 발생시킵니다. 전용 스타 접지 아키텍처를 구현하면 디스플레이 섀시, 터치 컨트롤러 및 호스트 컴퓨터가 동일한 저임피던스 접지 전위를 공유할 수 있습니다. 페라이트 억제기가 통합된 이중 차폐 비디오 및 USB 케이블을 사용하면 신호 무결성이 더욱 보존됩니다.

보호 기능으로 인해 열 문제가 발생하지 않도록 방지

높은 IP 침투 보호를 위해 설계된 밀폐형 인클로저는 심각한 열 관리 문제를 야기합니다. 냉각 통풍구를 제거하면 습기와 먼지 유입이 방지되지만 LCD 백라이트와 전력 변환기에서 발생하는 내부 열은 섀시 내부로 가두어집니다.

핀 피치가 15~25mm인 후면 방열판 핀은 자연 대류를 통해 내부 열을 외부 캐비닛 공기로 전달하여 열 저항을 1.2°C/W 미만으로 유지하고 고장이 발생하기 쉬운 냉각 팬이 필요하지 않게 합니다. 전도 냉각 아키텍처는 열 전도성이 2.0~3.5W/mK인 고전도성 실리콘 갭 패드를 사용하여 발열 타이밍 컨트롤러와 전원 구성 요소를 알루미늄 후면 섀시에 직접 열적으로 결합하여 50,000시간이 넘는 연속 작동 MTBF 수명 주기를 지원합니다.

모니터뿐만 아니라 완성된 조립품도 검증하세요

포괄적인 품질 인증을 위해서는 전체 대화형 어셈블리를 테스트해야 합니다. 실제 생산 섀시 내부의 터치 모니터를 평가하면 금속 베젤이 기생 용량을 발생시키지 않고 주변 개스킷이 균일하게 압축되며 작동 조건에서 내부 케이블링이 진동 피로를 겪지 않는다는 것을 확인할 수 있습니다.

생산 전 합격 기준 정의

명확한 엔지니어링 승인 기준을 설정하면 파일럿 생산 중 비용이 많이 드는 분쟁을 방지할 수 있습니다. 엔지니어링 문서에는 툴링 제작이 시작되기 전에 허용되는 픽셀 결함, 광학 투과율, 터치 좌표 정확도, 전면 씰 압축 및 규정 준수 표준을 지정해야 합니다.

EMC, IP65 및 IK08 터치 모니터에 대한 FAQ

자동화 엔지니어와 시스템 설계자는 모니터 선택 중에 이러한 내구성 문제를 정기적으로 평가합니다.

전면 IP65 등급이 후면 모니터 인클로저를 보호합니까?

아니요. IP65 등급은 밀봉된 패널 컷아웃에 올바르게 장착된 경우 전면 디스플레이 베젤과 유리 표면에 특히 적용됩니다. 후면 섀시는 일반적으로 IP20 등급을 가지며 보호된 엔클로저 또는 캐비닛 내에 보관되어야 합니다.

IK08 영향 등급은 산업 운영을 어떻게 보호합니까?

IK08 등급은 전면 커버 유리가 300mm 높이에서 1.7kg의 강철 덩어리를 떨어뜨리는 것과 동일한 5줄 충격을 견딜 수 있음을 인증합니다. 이러한 기계적 탄력성은 우발적인 도구 타격 및 기물 파손으로부터 디스플레이를 보호합니다.

산업용 DC 모니터에는 어떤 전원 보호 기능이 표준입니까?

산업용 모니터에는 과전압, 과전류, 역극성 및 서지 보호 기능을 갖춘 넓은 전압 DC 입력 회로(일반적으로 9V ~ 36V DC)가 통합되어 공장 전기 과도 현상으로부터 내부 구성 요소를 보호합니다.

GreenTouch로 설치된 보호 개념 검토

산업용 터치 모니터 솔루션을 설계하려면 유입 밀봉, 충격 저항, 열 방출 및 전자기 호환성이 조화를 이루어야 합니다. 숙련된 솔루션 제공업체로부터 하드웨어를 소싱하면 기계적 브래킷, 전면 개스킷 및 컨트롤러 펌웨어가 까다로운 운영 환경에서도 안정적으로 작동하도록 보장됩니다. 자동화 엔지니어, 기계 제작자 및 시스템 통합자는  엔지니어링 검토 및 프로토타입 평가를 위해 인클로저 도면 및 환경 사양을 https://www.greentouch.com.cn/ 에 직접 제출할 수 있습니다.
