오픈 프레임 터치 스크린 모니터 제조업체인 GreenTouch: 키오스크 통합, 장착 및 EMC 규정 준수

대화형 터치 기술을 맞춤형 셀프 서비스 단말기, 결제 키오스크 및 산업용 기계 콘솔에 통합하려면 외부 캐비닛에 완벽하게 맞는 디스플레이 하드웨어가 필요합니다. 확립된 오픈 프레임 터치 스크린 모니터 제조업체 의 소싱을 통해  시스템 설계자는 표준 박스형 데스크탑 디스플레이의 기계적 타협과 미적 한계를 우회할 수 있습니다. 오픈 프레임 모니터는 내장형 설치용으로 특별히 설계되었으며 베어메탈 주변 섀시, 다축 측면 장착 플랜지 및 내구성이 뛰어난 전면 밀봉 옵션을 갖추고 있습니다. GreenTouch와 같은 숙련된 제조업체와 협력하면 장비 제조업체가 까다로운 공공 및 산업 설치 전반에 걸쳐 정확한 치수 정렬, 뛰어난 침투 보호 및 신뢰할 수 있는 전자기 규정 준수를 달성할 수 있습니다.

오픈 프레임 아키텍처가 맞춤형 키오스크 인클로저에 적합한 이유

맞춤형 셀프서비스 키오스크 및 산업용 인클로저는 맞춤형 판금 컷아웃, 맞춤형 브랜드 외관 및 단단한 내부 깊이 봉투를 특징으로 합니다. 표준 데스크탑 모니터에는 부피가 큰 플라스틱 베젤, 고정 스탠드, 내부 캐비닛 조립을 복잡하게 만드는 어색한 케이블 출구 등이 있습니다. 오픈 프레임 아키텍처는 캐비닛 전면 후면에 직접 장착되는 유선형의 베어메탈 인클로저를 제공합니다. 이러한 플러시 통합은 티켓 프린터, 카드 리더기, 지폐 인식기 및 내장형 호스트 컴퓨터를 위한 내부 캐비닛 볼륨을 최대화하는 동시에 현대적이고 매끄러운 전면 외관을 만들어냅니다.

또한 개방형 프레임 구조로 전체 터미널 무게를 최소화하고 현장 서비스를 단순화합니다. 모니터가 외부 데스크탑 브래킷에 의존하지 않고 내부 구조 레일에 장착되기 때문에 기계적 응력이 키오스크 프레임 전체에 고르게 분산됩니다. 견고한 냉간 압연 강철 또는 알루미늄 섀시는 기계적 비틀림, 캐비닛 비틀림 및 운송 진동으로부터 내부 LCD 패널과 타이밍 컨트롤러를 보호합니다.

활성 디스플레이에 유지 관리가 필요한 경우 기술자는 전체 전면 키오스크 외관을 분해하지 않고도 후면에서 장치에 접근할 수 있습니다. 이러한 서비스 가능성은 전 세계적으로 분산된 키오스크 배포에 대한 시스템 가동 중지 시간과 운영 지원 오버헤드를 줄여줍니다.

오픈 프레임 메커니즘을 키오스크 컷아웃에 일치시키세요

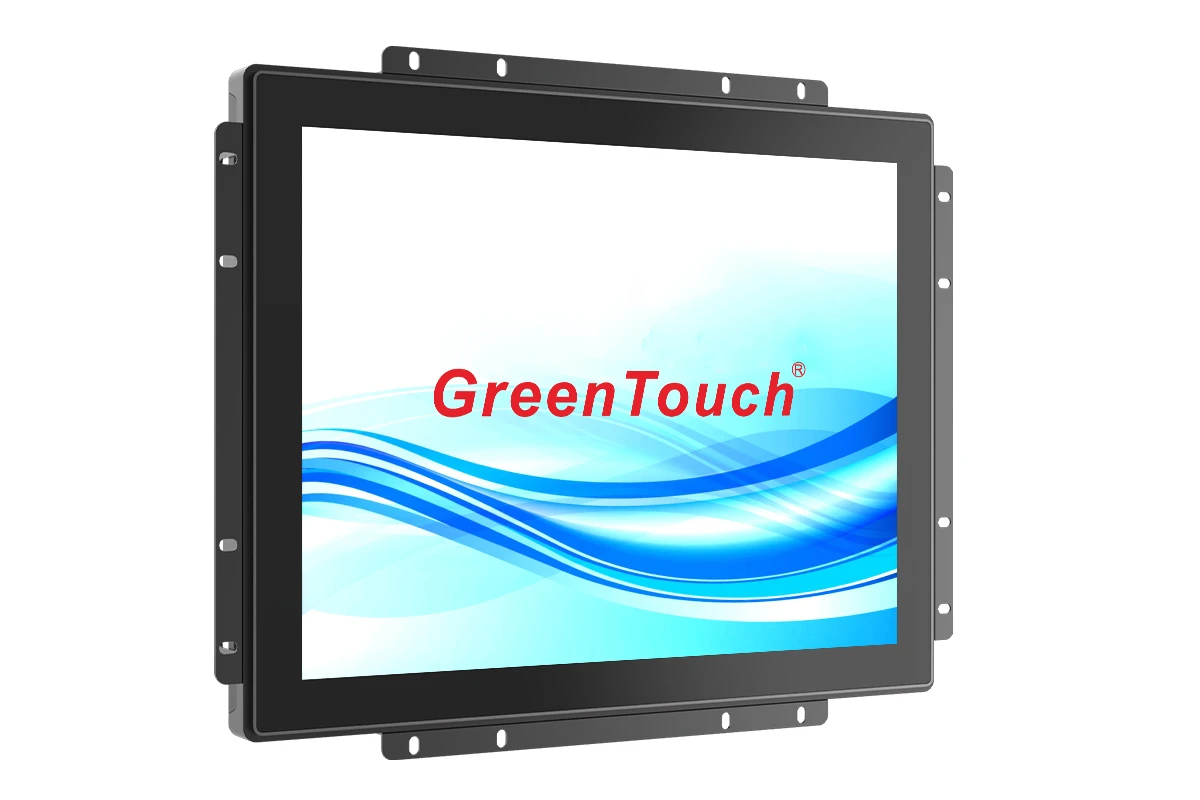

측면 장착 플랜지 및 조정 가능한 브래킷 위치 지정

완벽한 기계식 키오스크 터치스크린 통합은 다양한 장착 하드웨어에 의존합니다. GreenTouch  오픈 프레임 모니터에는 슬롯형 장착 구멍이 있는 조정 가능한 L자형 측면 브래킷이 통합되어 있습니다. 이러한 브래킷은 모니터 섀시 주변을 따라 고정되고 내부 키오스크 구조 리브 또는 스터드에 직접 볼트로 고정됩니다.

이 슬롯형 채널은 수평, 수직 및 깊이 치수에서 다축 조정 기능을 제공합니다. 조립 기술자는 모니터 위치를 미세 조정하여 활성 터치 유리를 캐비닛 개구부와 같은 높이로 밀리미터 단위까지 정렬할 수 있습니다. 이렇게 하면 보기 흉한 틈, 잘못 정렬된 테두리, 불규칙한 베젤 여백이 제거됩니다.

이러한 기계적 유연성 덕분에 1.5mm에서 3.0mm에 이르는 다양한 캐비닛 판금 두께에 걸쳐 기계적 결합이나 뒤틀림 없이 일관된 전면 정렬이 보장됩니다. 후면 클램핑 바는 균일한 전방 압력을 가하여 디스플레이를 제자리에 단단히 고정합니다.

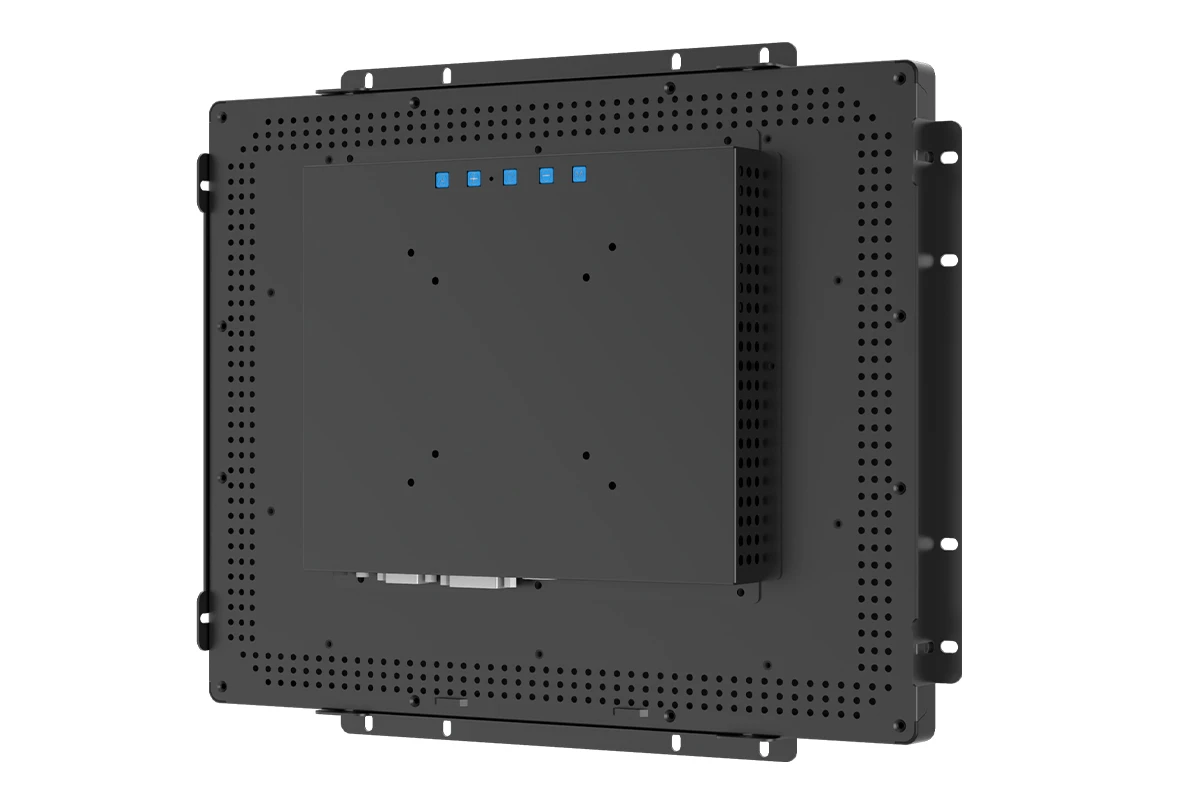

서브 섀시 강성을 위한 후면 VESA 아키텍처

주변 측면 플랜지 외에도 오픈 프레임 디스플레이에는 표준화된 듀얼 후면 VESA 규격 홀 매트릭스(75x75mm 및 100x100mm)가 통합되어 있습니다. 이러한 장착 지점을 통해 시스템 통합자는 보조 지지 브래킷, 내부 관절형 암 또는 소형 컴퓨팅 모듈을 디스플레이 섀시에 직접 고정하여 전면 터치 유리를 캐비닛 진동으로부터 차단할 수 있습니다.

까다로운 조명을 위한 광학 처리 통합

셀프 서비스 키오스크는 햇볕이 잘 드는 소매점 중앙홀, 교통 허브, 야외 매표소 등 주변 조명이 밝은 환경에서 자주 작동합니다. 노출된 유리 표면은 머리 위 스포트라이트와 주변 눈부심을 반사하여 디스플레이 대비를 흐리게 하고 사용자를 실망시킵니다. GreenTouch는 화학적으로 에칭된 눈부심 방지(AG) 표면 확산 및 다층 반사 방지(AR) 마그네트론 스퍼터링을 포함한 특수 광학 처리를 제공합니다.

최대의 시각적 대비가 필요한 경우 직접 광학 접합은 터치 센서와 LCD 패널 사이의 내부 에어 갭을 광학 투명 수지로 채웁니다. 광학 본딩은 내부 반사를 제거하고 시각적 대비를 최대 400%까지 향상시키며 변동이 심한 습한 환경에서 내부 결로를 방지합니다.

AR 스퍼터링과 인덱스 일치 광학 투명 수지를 결합하면 빛 투과율이 90% 이상 높아져 강렬한 주변 조명에서도 선명한 텍스트, 선명한 사용자 인터페이스 그래픽, 선명한 가독성을 보장합니다.

EMC 규정 준수를 위한 엔지니어 접지 및 케이블 경로

셀프 서비스 키오스크는 밀집된 전자 하위 어셈블리를 제한된 금속 인클로저에 포장합니다. 전원 공급 장치, 열전사 프린터, 지폐 인식기 및 셀룰러 모뎀은 터치 디지타이저 회로로 방출될 수 있는 전자기 잡음을 생성합니다. 차폐되지 않은 케이블과 부적절한 접지로 인해 불규칙한 커서 점프, 팬텀 터치 또는 완전한 터치 컨트롤러 잠금이 발생할 수 있습니다.

GreenTouch 오픈 프레임 모니터에는 통합형 접지 스터드, 다중 도체 차폐 내부 케이블 및 페라이트 초크가 통합되어 있습니다. 전도성 구리 테이프를 사용하여 내부 섀시 구성 요소가 외부 금속 프레임에 직접 결합되어 민감한 용량성 컨트롤러를 보호하는 효과적인 패러데이 케이지를 만듭니다.

이 회로는 사용자의 정전기 스파크가 내부 전자 장치를 손상시키는 것을 방지하여 최대 8kV 접촉 및 15kV 공중 방전까지 EN 61000-4-2 레벨 4 정전기 방전(ESD) 표준을 쉽게 충족합니다.

열 방출 및 내부 대류 확인

밀폐형 키오스크 캐비닛은 심각한 열 문제를 야기합니다. 고휘도 백라이트, 전원 공급 장치 및 호스트 프로세서는 밀봉된 인클로저 내부에 축적되는 열을 생성합니다. 게시된 사례 연구에 따르면 대기 온도가 높은 시설에 대한 상업용 키오스크 배포는 팬 없는 대류 채널의 이점을 누릴 수 있습니다. 두꺼운 알루미늄 후면 커버는 수동 방열판 역할을 하여 민감한 디스플레이 구성 요소에서 열을 방출합니다.

실제 키오스크 판금으로 프로토타입 검증

엔지니어링 팀은 대량 생산에 착수하기 전에 실제 파일럿 프로토타입을 통해 CAD 모델을 평가합니다. 프로토타입 오픈 프레임 모니터를 실제 키오스크 섀시에 설치하면 대량 생산이 시작되기 전에 브래킷 맞춤, 케이블 라우팅 여유 공간, 열 공기 흐름 및 터치 반응성을 검증합니다.

오픈 프레임 터치 스크린 모니터에 대한 FAQ

키오스크 설계자와 장비 제작자는 오픈 프레임 모니터 통합 중에 이러한 실용적인 기술 질문을 정기적으로 평가합니다.

오픈 프레임 모니터는 어떻게 전면 유입 밀봉을 유지합니까?

오픈 프레임 모니터는 모니터 플랜지와 후면 캐비닛 컷아웃 사이에 압축된 주변 실리콘 개스킷을 활용하여 먼지 및 액체 유출로부터 IP65 전면 유입 보호를 달성하는 방수 장벽을 만듭니다.

오픈 프레임 모니터를 세로 방향으로 수직으로 장착할 수 있습니까?

예. 산업용 오픈 프레임 모니터는 가로 및 세로 방향을 모두 지원하며 두 구성 모두에서 균일한 색상과 대비를 유지하는 광시야각 IPS 패널(178°/178°)을 특징으로 합니다.

산업용 오픈 프레임 모니터에는 어떤 비디오 인터페이스가 일반적입니까?

표준 구성에는 최신 디지털 컨트롤러와 레거시 컴퓨팅 시스템을 수용할 수 있는 HDMI, DisplayPort 및 아날로그 VGA 포트가 포함됩니다.

GreenTouch로 키오스크 디자인 조정

완벽한 키오스크 하드웨어 프로그램을 실행하려면 인클로저 판금, 광학 처리 및 전자 접지를 조화시켜야 합니다. GreenTouch는 맞춤형 브래킷 설계부터 클린룸 광학 접합까지 포괄적인 OEM 및 ODM 지원을 제공합니다. 시스템 통합업체와 키오스크 제조업체는  엔지니어링 검토 및 프로토타입 샘플링을 위해 https://www.greentouch.com.cn/ 에서 직접 프로젝트 사양을 제출하도록 초대됩니다 .
