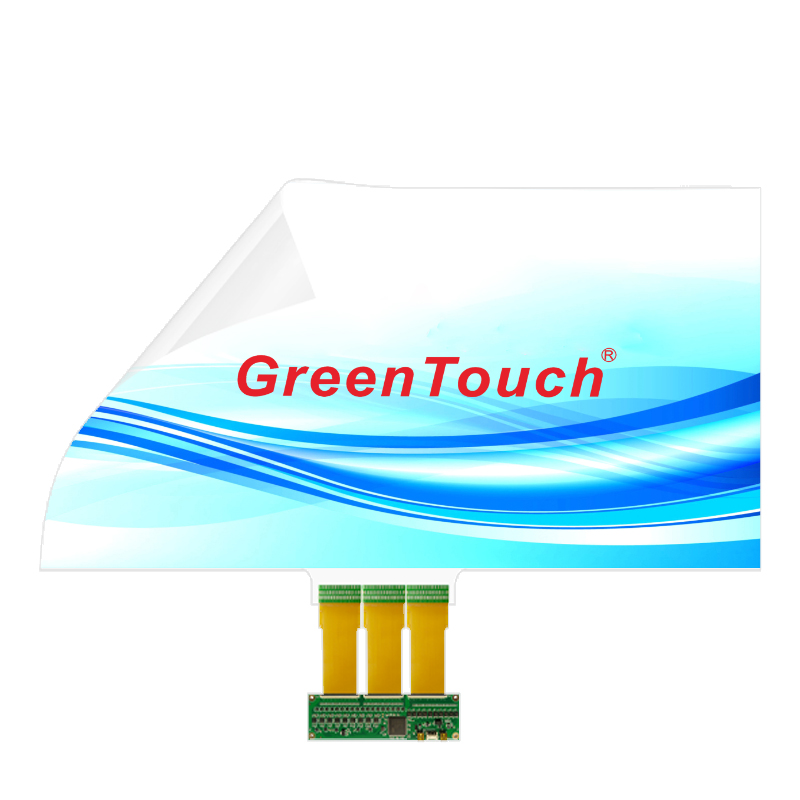

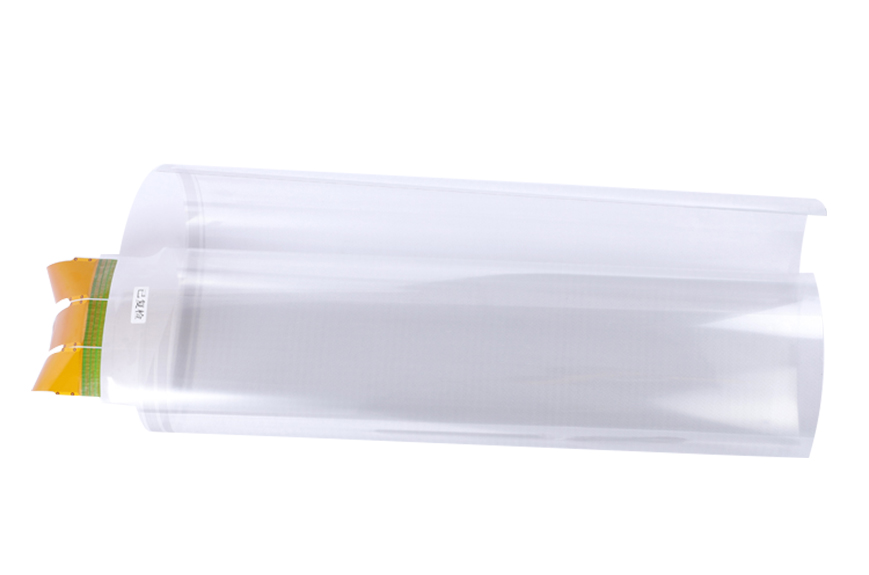

인터랙티브 터치 포일 42~153인치(XTB 시리즈)

제품 정보

터치 유형: 대화형 PCAP,40포인트 터치

재질 : 초박형 0.2mm 투명 PET 필름

적용 대상: 유리, 아크릴, 폴리카보네이트

사용자 정의 가능: 크기, 로고, 서비스 붙여넣기, AG, AF, AR

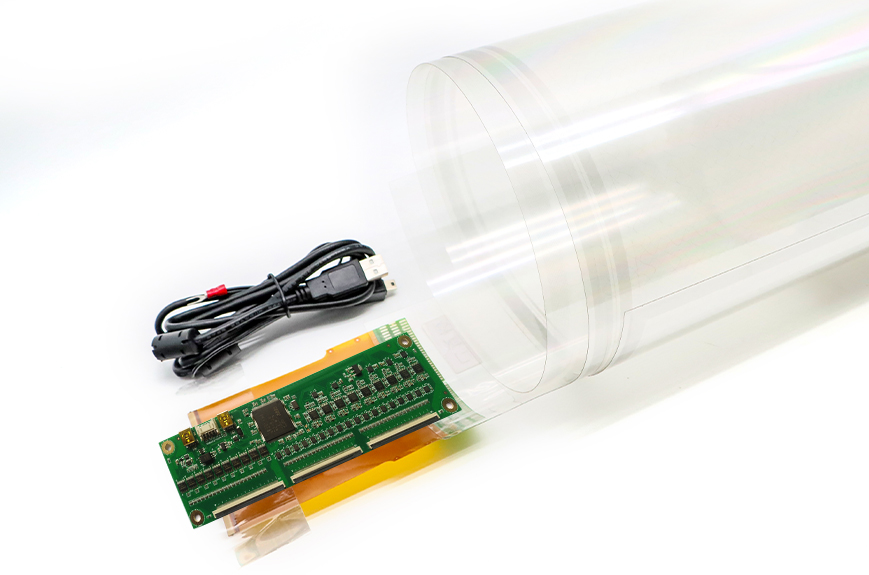

포장 목록:터치 포일*1,컨트롤러*1,USB 라인*1

풍모

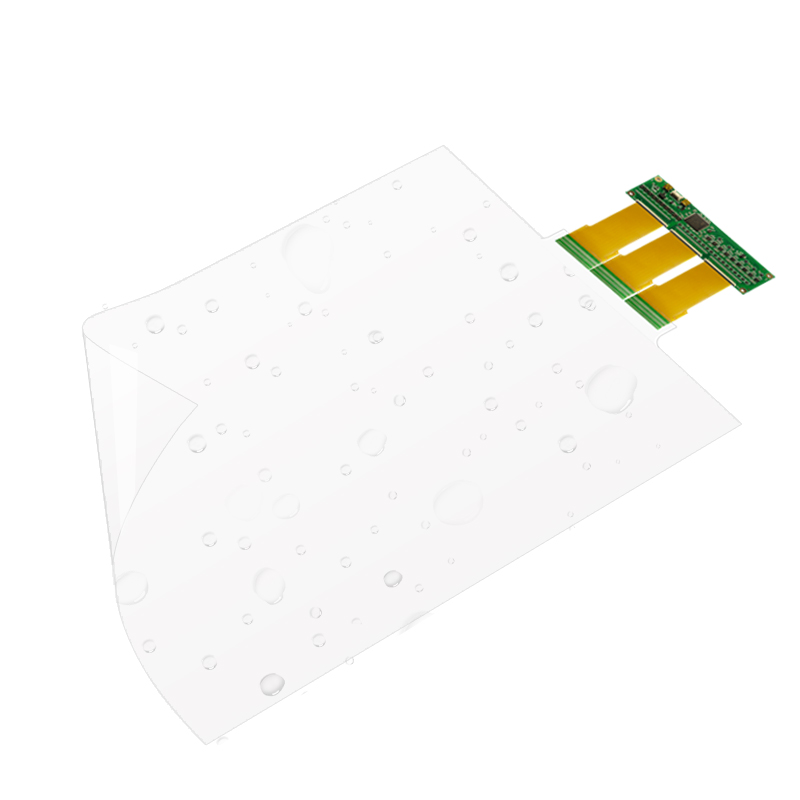

● 방수 IP67, 파손 방지 및 오염 방지

● 맑고 투명한 광학 성능, 내구성 및 긁힘 방지 표면

● 투과율≥93%, 강력한 침투력, 전체 각도 눈부심 방지

● 직선 또는 곡선이 가능하며 프레임이 통합되어 있지 않음

● 정확한 포지셔닝과 터치, 강력한 침투력

견적

온라인 상담

제품 설명
장착 단계
명세서
적용분야
사양 및 다운로드

제품 설명

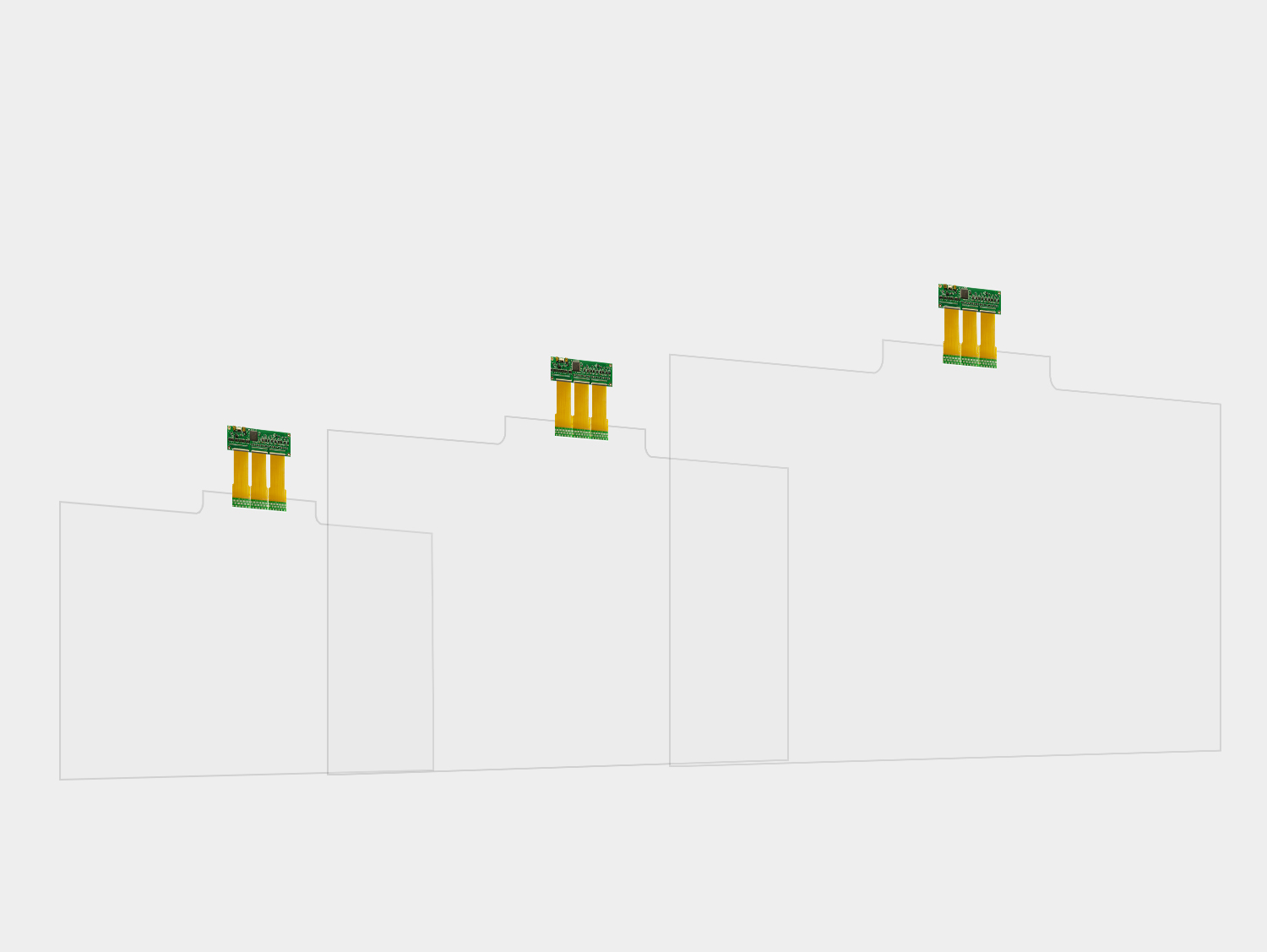

apacitive 터치 포일 개요

GreenTouch의 42~110인치 XTB 시리즈 정전식 터치 포일은 초대형 크기, 비표준 형태 및 까다로운 환경의 대화형 요구 사항을 해결하기 위한 이상적인 선택입니다. 본질적으로 대형 "유리" 또는 "스크린"에 힘을 실어 지능적이고 대화형으로 만듭니다. 이들의 핵심 가치는 평평한 표면을 뛰어난 유연성을 갖춘 대화형 터치 인터페이스로 변환하는 능력에 있습니다. 이 시리즈는 주로 상업용 디스플레이, 공공 장소 및 전문 분야에 사용되며 몰입형 경험과 다중 사용자 상호 작용을 강조합니다.

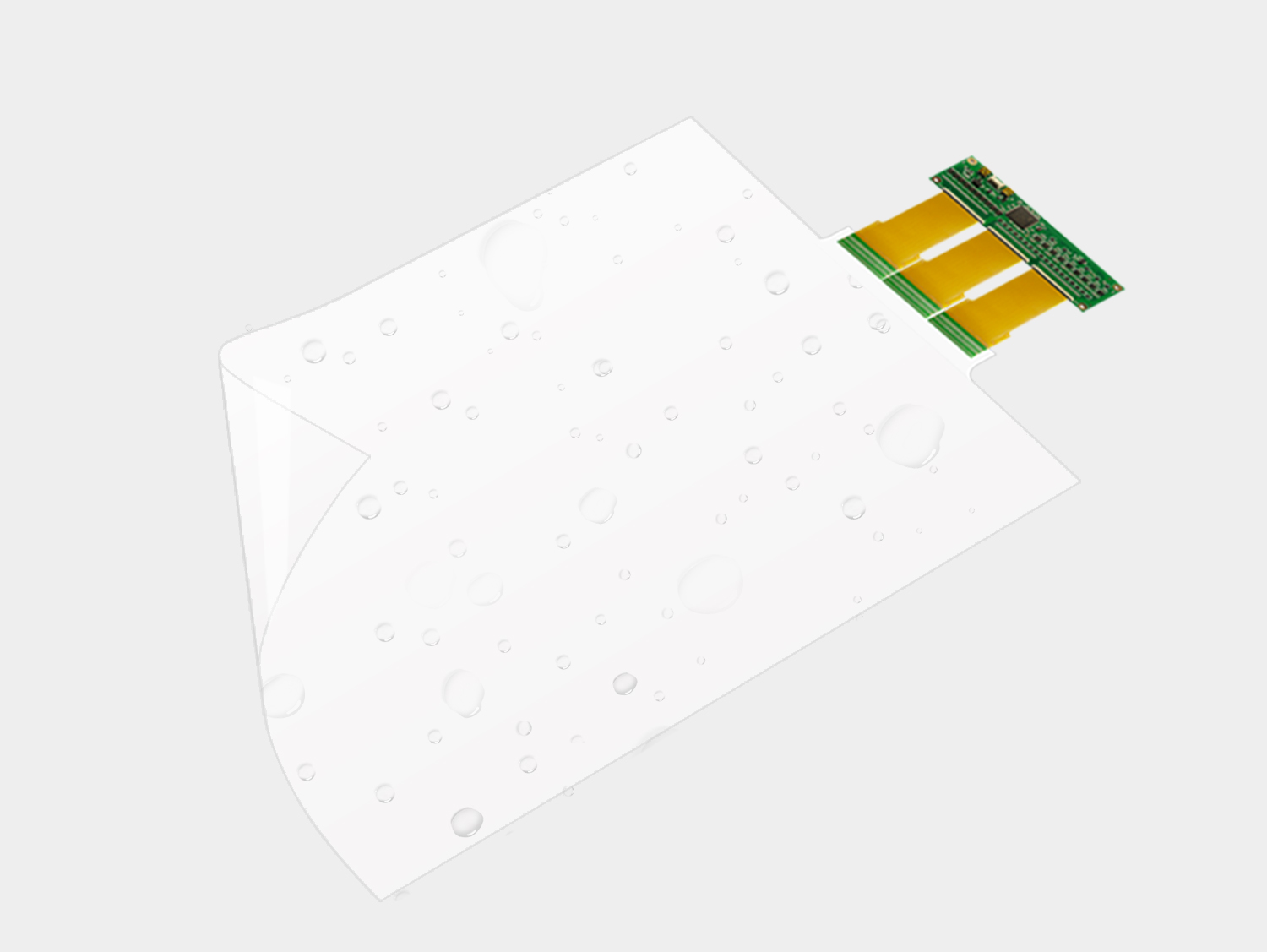

기능 및 구조

두 개의 투명 얇은 필름으로 구성된 정전 용량식 터치 포일은 X 및 Y 축으로 교차되는 금속 와이어 레이어로 구성된 그리드 매트릭스 레이어를 포함합니다. 평면이든 곡선이든 완전한 투명성을 달성할 수 있으며 방수, 얼룩 방지 및 빛 간섭이 없습니다. 또한 터치 제어를 위한 경계 없는 디자인이 특징입니다. FPC는 우수한 유연성과 높은 유연성을 갖추고 있으며 안정성이 높은 IC 및 회로 제어 보드를 사용합니다. PCAP 터치 포일 연결은 USB 2.0 전속 인터페이스를 사용하여 간단하며 알루미늄 합금 플러그를 채택하고 드라이버가 필요하지 않으며 보정만 하면 됩니다. USB 인식 시간은 일반 USB 플러그의 3배이고 전송 속도는 480Mbps에 도달합니다. GreenTouch 터치 포일은 시스템 호환성, Windows, Android, Linux와의 호환성이 뛰어납니다
연결 및 시스템

(비율 16:9)
크기: 42",43",48",49",50",55",60",65",70",75",84",86",98",100",110",153"
고도로 맞춤화된
크기, 로고, 붙여넣기 서비스, AG,AF,AR

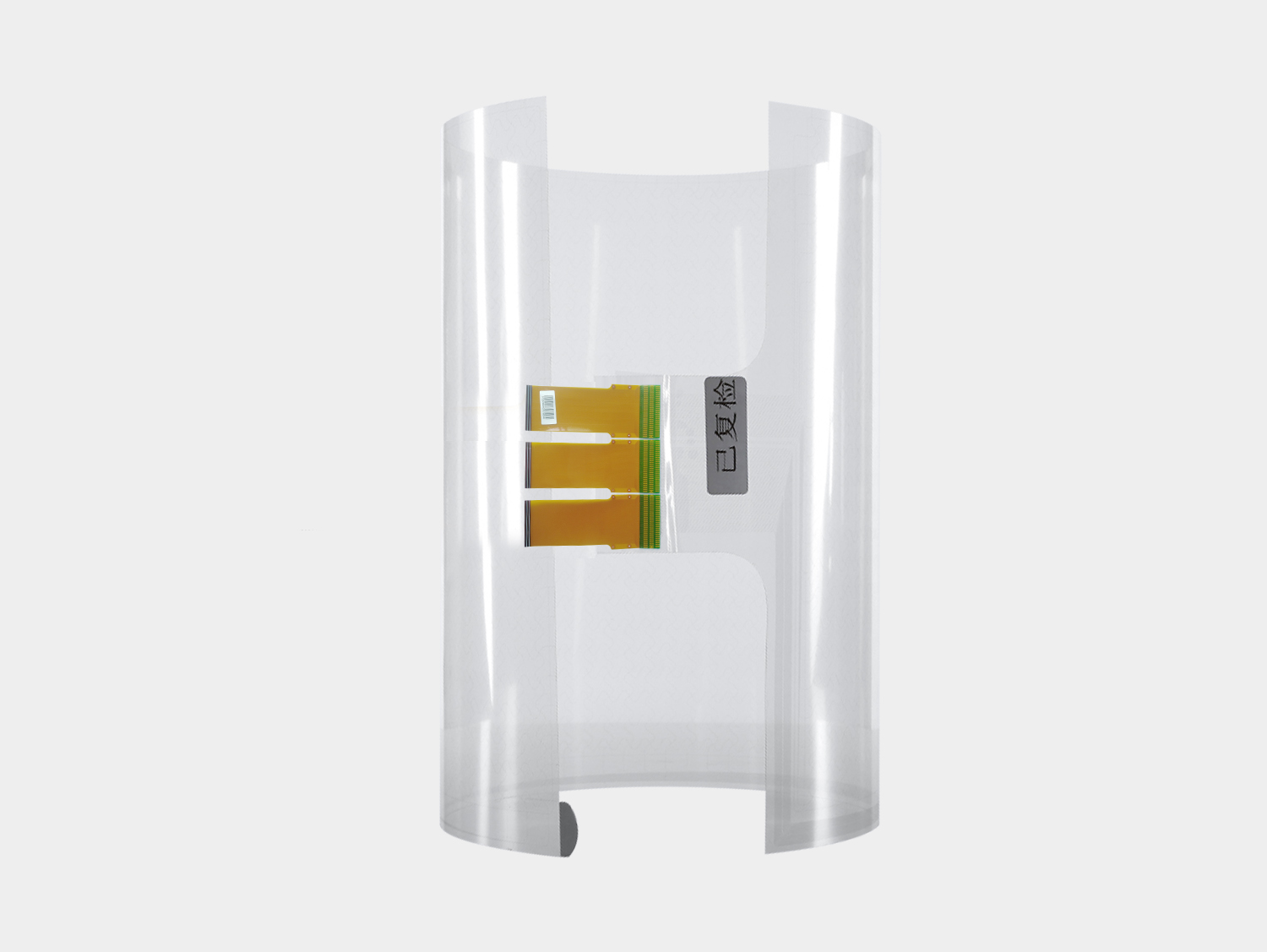

다양한 크기 사용 가능

장착 단계

1. 표면 준비: 장착 표면(예: 유리 또는 아크릴 시트 뒷면)이 깨끗하고 평평하며 건조한지 확인합니다.
2. 정렬 및 접착: 터치 필름의 보호층을 벗겨냅니다. 감지면(회로 패턴이 있는 면)을 매체 뒷면에 맞춰 조심스럽게 접착한 후 스크래퍼를 사용하여 기포를 제거하여 부드럽고 주름 없는 마무리를 보장합니다.
3. 컨트롤러 연결: 커넥터를 통해 터치 필름의 FPC(연성 인쇄 회로) 끝을 일치하는 터치 제어 보드에 연결합니다.
4. 전기 연결: USB 데이터 케이블을 사용하여 제어 보드를 컴퓨터 또는 주 제어 장치에 연결합니다.
5. 드라이버 설치 및 보정: 컴퓨터에 드라이버를 설치하고 운영 체제의 "터치스크린 설정"에서 보정을 완료합니다.

명세서

일반적인 제조사:그린터치 제품명 : 정전식 터치 포일(XTB 시리즈) 일반 크기:42",43",48",49",50",55",60",65",70", 75",84",86",98",100",110",153" 보증:1-3년 인증서:CE,FCC,RoHS

패널 패널 유형:필름+필름 대각선 크기:42~153인치 종횡비:16:9 터치 제스처:클릭, 드래그, 확대/축소, 회전 편차: ≤0.5mm 투과율:≥93% 스캐닝 속도: 8ms/프레임 센서:TX80 RX142 터치 기술: 정전식 터치 포인트 40개 포장 목록: 터치 포일*1, 컨트롤러*1, USB 라인*1 터치 지원 시스템:Windows,Android,Linux

환경 작동 시간: 최대. 논스톱 24/7 온도 작동: –20°C ~ 70°C 보관 온도: -20°C ~ 70°C 습도: 상대습도 90%, 결로 없음

연결성 인터페이스:USB

규정 준수 인증: CE,FCC,RoHS

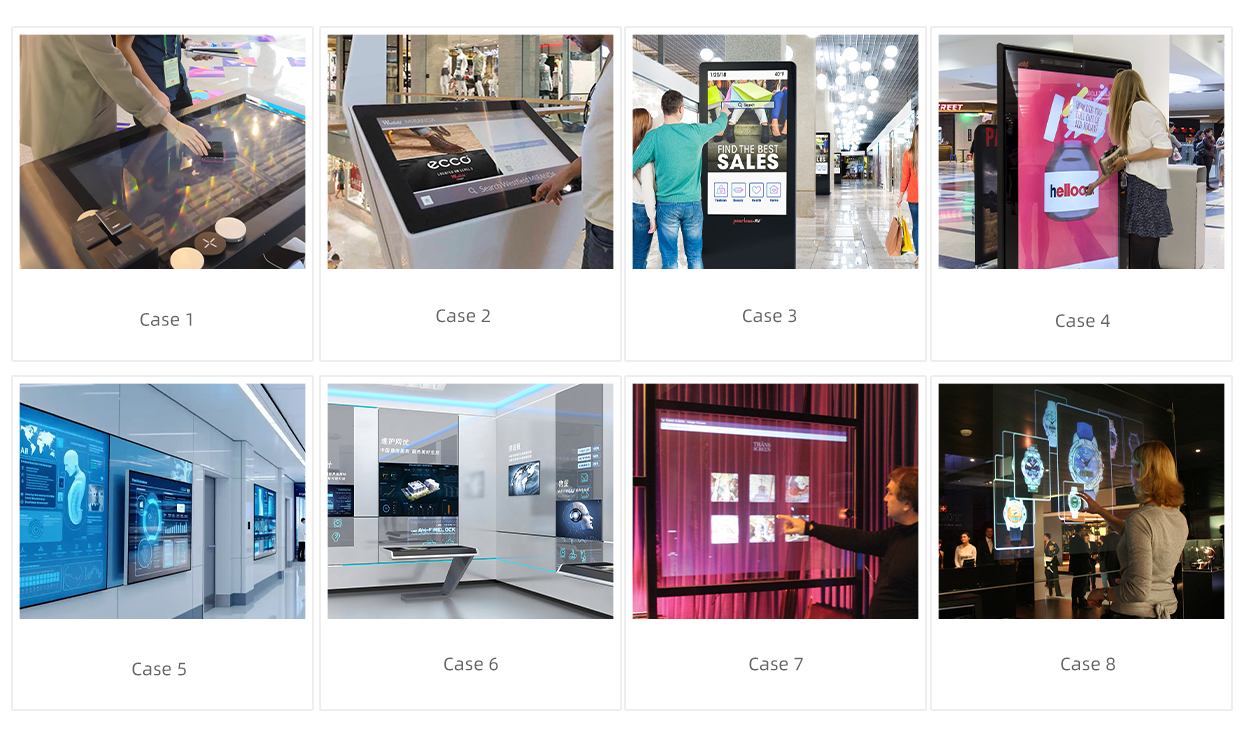

적용분야

사양 및 다운로드

크기	모델	치수	보기 영역	인터페이스	비율	도면 다운로드
42"	GT-XTB42L-1	956.6*561.4mm	929.8*523mm	16:9	USB	GT-XTB42L-1
43"	GT-XTB43L-1	978.7*573.8mm	951.9*535.4mm	16:9	USB	GT-XTB43L-1
43"	GT-XTB43W-1	995.5*570.6mm	951.9*535.4mm	16:9	USB	GT-XTB43W-1
48"	GT-XTB48W-1	1106.1*632.8mm	1062.6*597.7mm	16:9	USB	GT-XTB48W-1
49"	GT-XTB49L-1	1111.6*648.5mm	1084.7*610.1mm	16:9	USB	GT-XTB49L-1
49"	GT-XTB49W-1	1128.2*645.3mm	1084.7*610.1mm	16:9	USB	GT-XTB49W-1
50"	GT-XTB50L-1	1133.7*661mm	1106.9*622.6mm	16:9	USB	GT-XTB50L-1
50"	GT-XTB50W-1	1150.4*657.7mm	1106.9*622.6mm	16:9	USB	GT-XTB50W-1
55"	GT-XTB55L-1	1244*723mm	1217*684mm	16:9	USB	GT-XTB55L-1
55"	GT-XTB55W	1261*720mm	1217*684mm	16:9	USB	GT-XTB55W-1
60"	GT-XTB60L-1	1355*785mm	1328*747mm	16:9	USB	GT-XTB60L-1
60"	GT-XTB60W-1	1371*782mm	1328*747mm	16:9	USB	GT-XTB60W-1
65"	GT-XTB65L-1	1465*847mm	1438*809mm	16:9	USB	GT-XTB65L-1
65"	GT-XTB65W-1	1482*844mm	1438*809mm	16:9	USB	GT-XTB65W-1
70"	GT-XTB70L-1	1576*909mm	1549*871mm	16:9	USB	GT-XTB70L-1
70"	GT-XTB70W-1	1592*906mm	1549*871mm	16:9	USB	GT-XTB70W-1
75"	GT-XTB75L-1	1687*972mm	1660*933mm	16:9	USB	GT-XTB75L-1
75"	GT-XTB75W-1	1703*969mm	1660*933mm	16:9	USB	GT-XTB75W-1
84"	GT-XTB84L-1	1886.4*1084.1mm	1859.5*1046mm	16:9	USB	GT-XTB84L-1
84"	GT-XTB84W-1	1902.6*1081.1mm	1859.6*1046mm	16:9	USB	GT-XTB84W-1
86"	GT-XTB86L-1	1930*1109mm	1903*1070mm	16:9	USB	GT-XTB86L-1
86"	GT-XTB86W-1	1946*1106mm	1903*1070mm	16:9	USB	GT-XTB86W-1
98"	GT-XTB98L-1	2196*1258mm	2169*1220mm	16:9	USB	GT-XTB98L-1
98"	GT-XTB98W-1	2212*1255mm	2169*1220mm	16:9	USB	GT-XTB98W-1
100"	GT-XTB100L-1	2240.6*1283.3mm	2213.8*1245.2mm	16:9	USB	GT-XTB100L-1
100"	GT-XTB100W-1	2256.8*1280.4mm	2213.8*1245.2mm	16:9	USB	GT-XTB100W-1
110"	GT-TXB110L-1	2462*1407.7mm	2435.1*1369.7mm	16:9	USB	GT-XTB110L-1
110"	GT-XTB110W-1	2478*1404.9mm	2435.1*1369.7mm	16:9	USB	GT-XTB110W-1
153"	GT-XTB153L-1	3666.8*1437.9mm	3640*1400mm	16:9	USB	GT-XTB153L-1
