인터랙티브 터치 포일-선전 그린터치 테크놀로지 유한회사

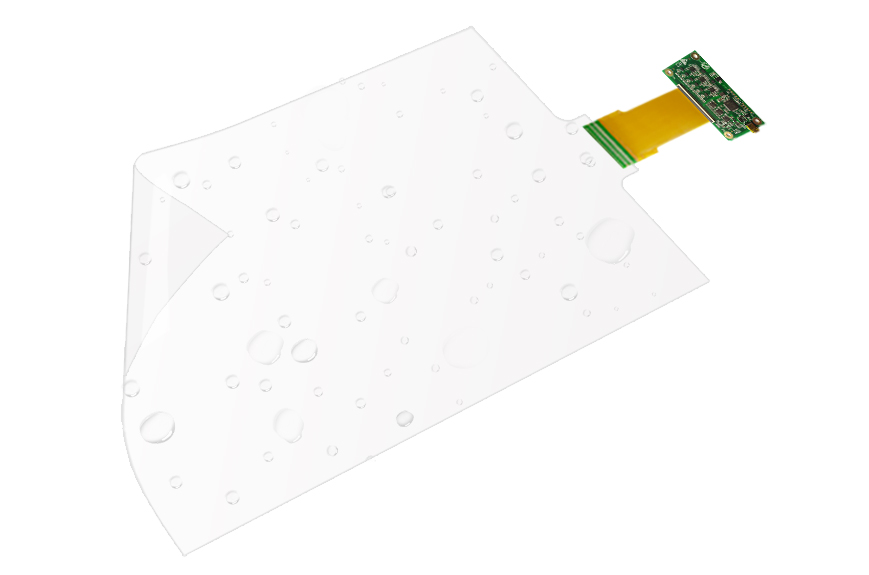

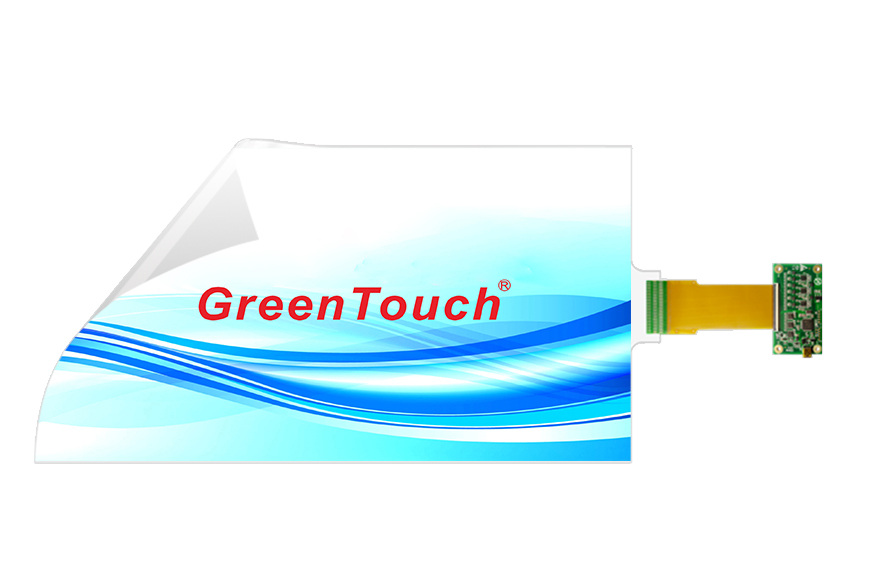

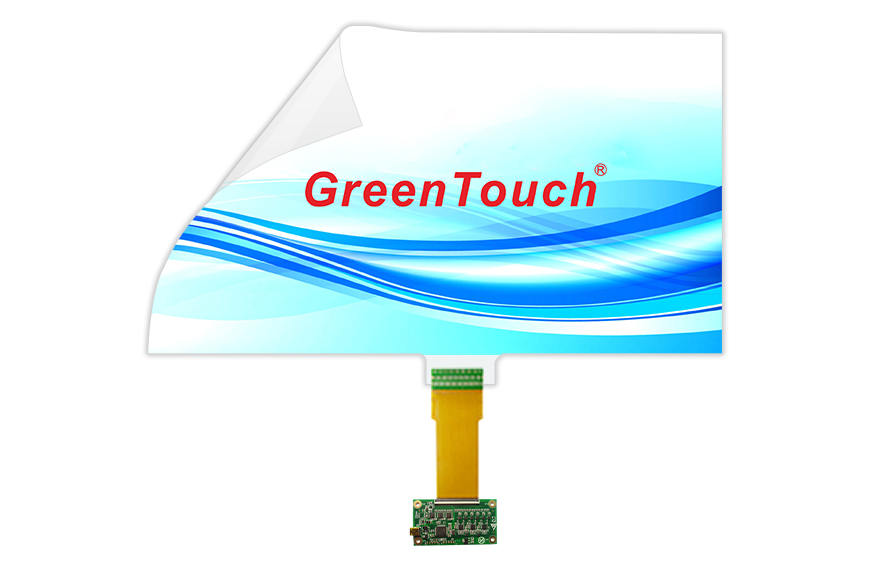

인터랙티브 터치 포일 10.1~32인치(XTM 시리즈)

제품 정보

터치 유형: 대화형 PCAP,12포인트 터치

재질 : 초박형 0.2mm 투명 PET 필름

적용 대상: 유리, 아크릴, 폴리카보네이트

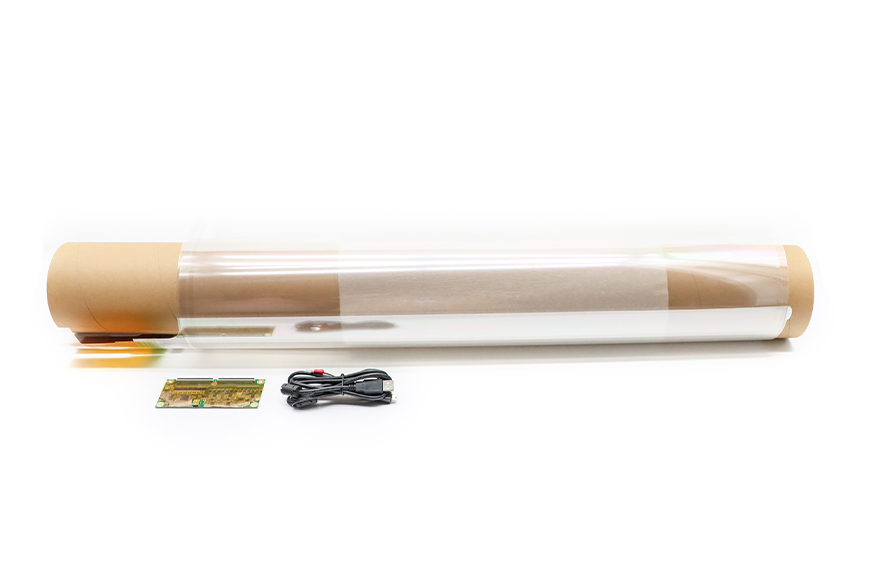

포장 목록:터치 포일*1,컨트롤러*1,USB 라인*1

사용자 정의 가능: 크기, 로고, 서비스 붙여넣기, AG, AF, AR

풍모

● 방수 IP67, 파손 방지 및 오염 방지

● 투과율≥93%, 강력한 침투력, 전체 각도 눈부심 방지

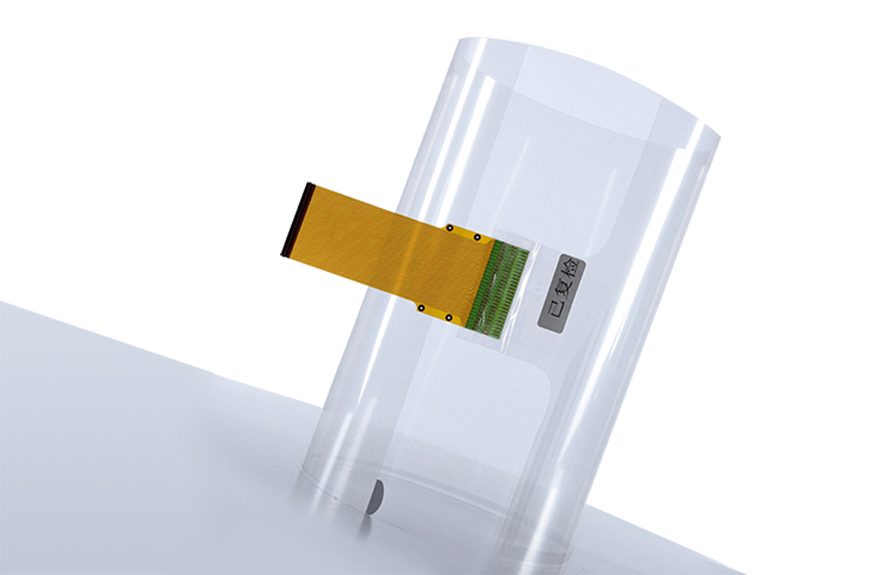

● 직선 또는 곡선이 가능하며 프레임이 통합되어 있지 않음

● 정확한 포지셔닝 및 터치, 드리프트 없음, 데드 코너 터치 없음

● 제로 압력 터치, 클릭, 드래그, 확대, 축소 및 회전 가능

견적

온라인 상담

제품 설명
장착 단계
명세서
적용분야
사양 및 다운로드

제품 설명

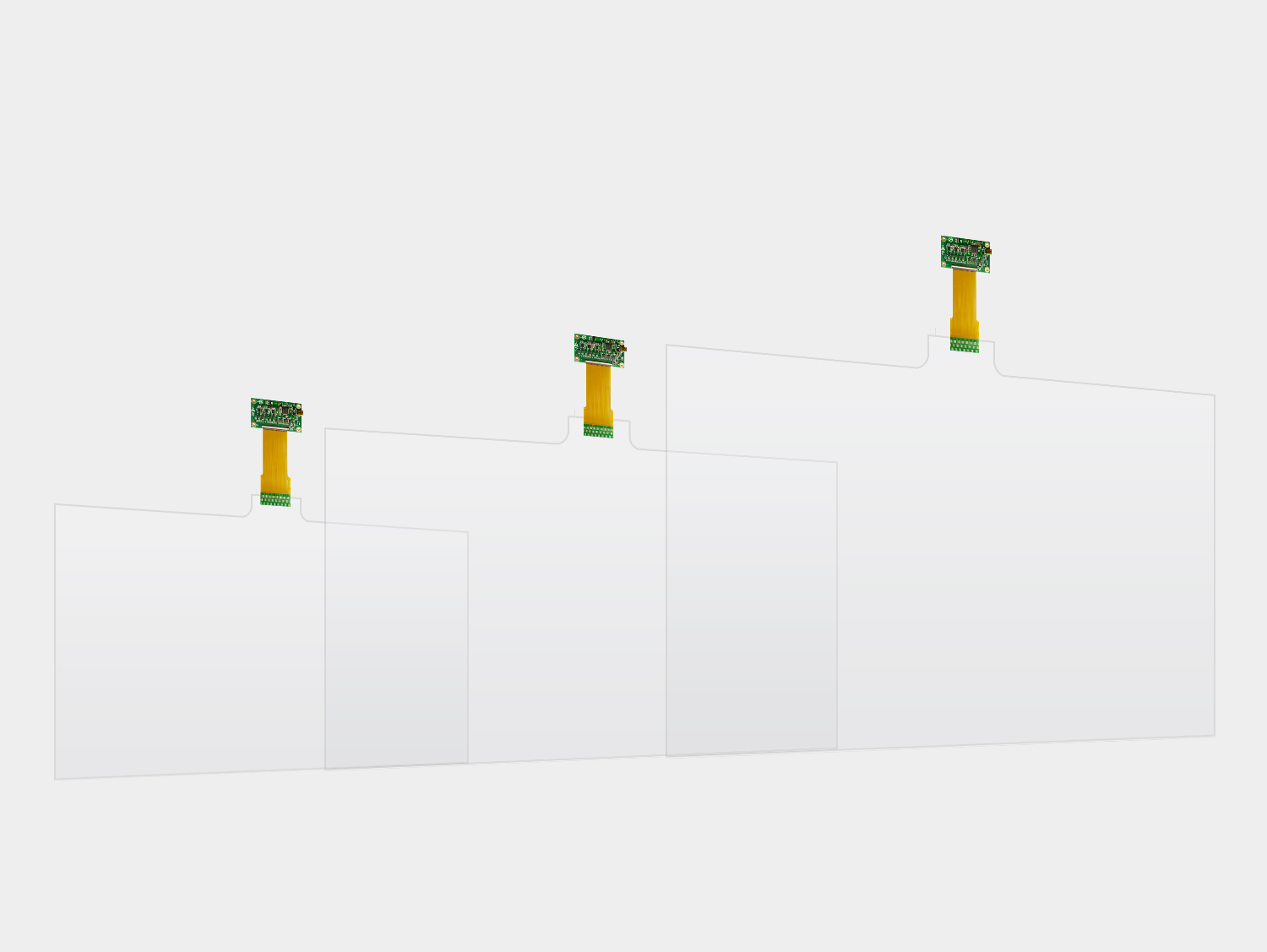

정전식 터치 포일 개요

적응성이 뛰어나고 투명하며 내구성이 뛰어난 GreenTouch XTM 시리즈 대화형 정전식 터치 포일은 일반 표면을 터치스크린으로 전환하여 표준 또는 특수 형태가 필요한 장치에 비용 효과적인 "터치스크린 변환" 솔루션을 제공합니다. 10.1인치부터 32인치까지의 포괄적인 크기 범위는 다음과의 호환성을 보장합니다: 정보 키오스크, 자동 판매기, 대화형 디스플레이 창, 광고 기계, 디지털 간판, 스마트 회의 테이블, 게임 테이블.

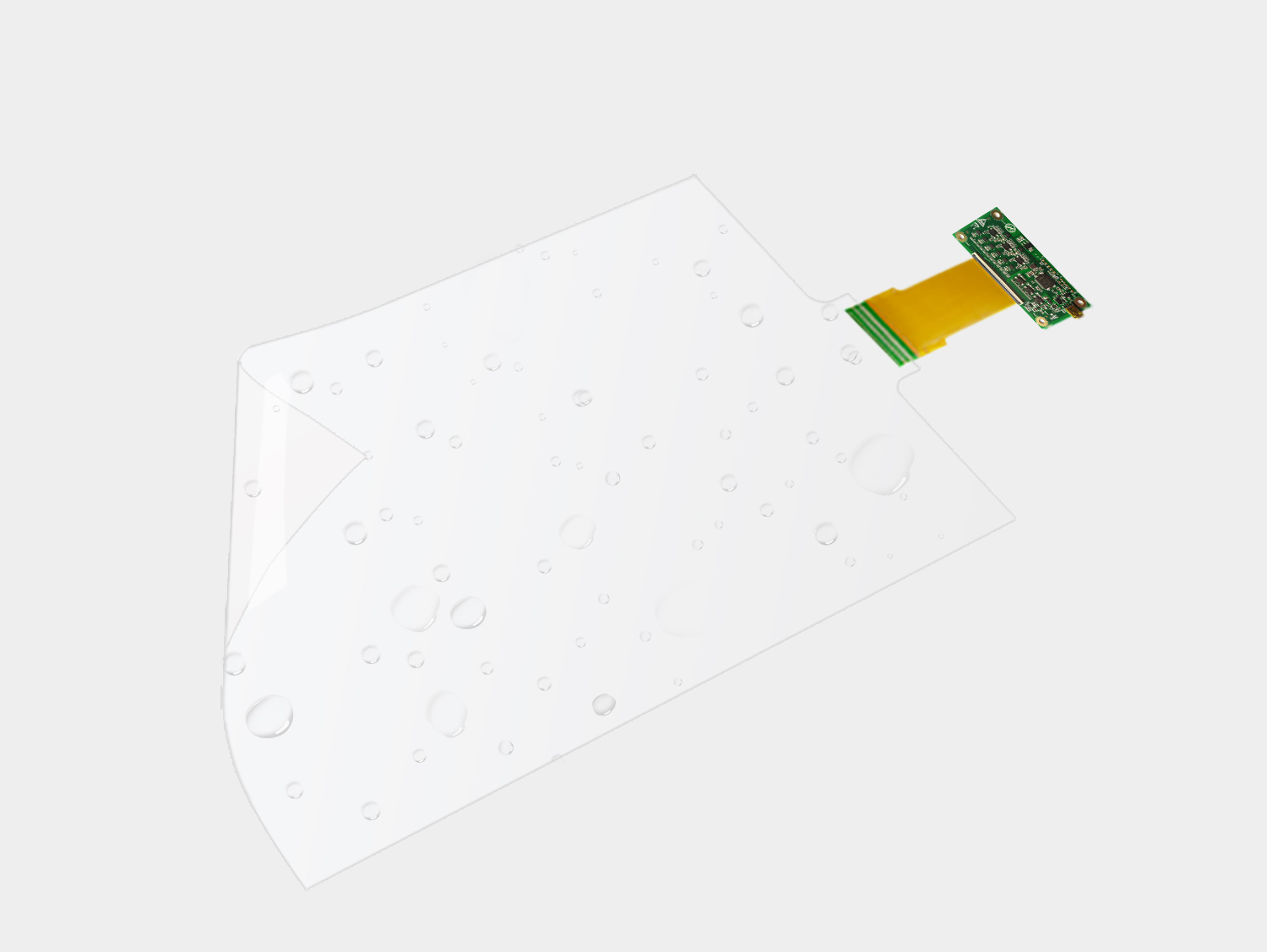

기능 및 구조

두 개의 투명한 얇은 두께로 구성된 정전식 터치 포일 X축과 Y축이 교차하는 금속 와이어 층으로 구성된 그리드 매트릭스 층이 있는 필름. 평면이든 곡선이든 완전한 투명성을 얻을 수 있으며 방수, 얼룩 방지 및 빛 간섭이 없습니다. 또한 터치 제어를 위한 경계 없는 디자인이 특징입니다.FPC는 뛰어난 유연성과 높은 유연성을 갖추고 있으며 안정성이 높은 IC 및 회로 제어 보드를 사용합니다.
연결 및 시스템

PCAP 터치 포일 연결은 USB 2.0 전속 인터페이스를 사용하여 간단하며 알루미늄 합금 플러그를 채택하고 드라이버가 필요하지 않으며 보정만 하면 됩니다. USB 인식 시간은 일반 USB 플러그의 3배이고 전송 속도는 480Mbps에 이릅니다.GreenTouch 터치 포일은 시스템 호환성, Windows, Android, Linux와의 호환성이 뛰어납니다

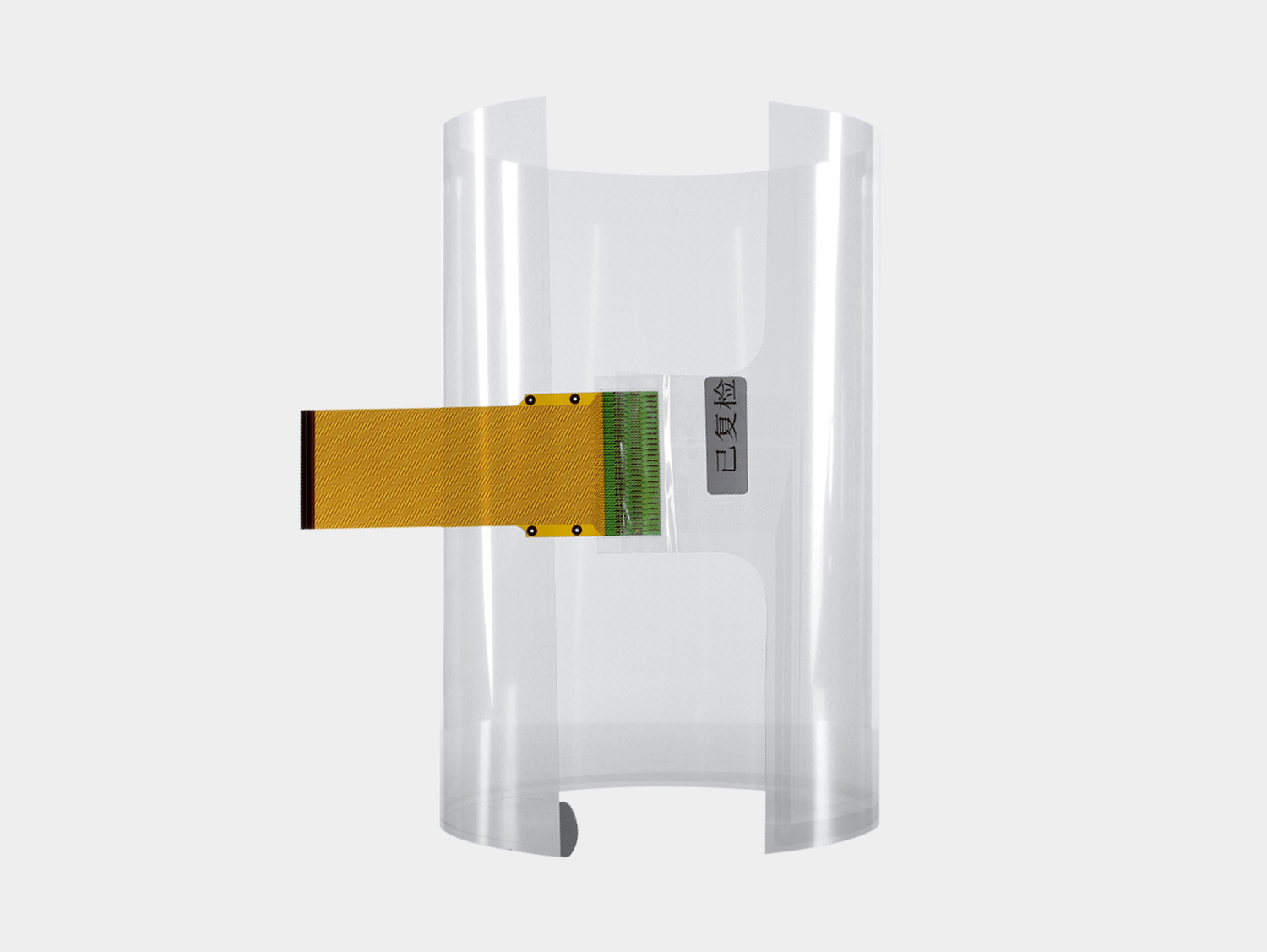

다양한 크기 사용 가능

(비율 16:9)크기: 10.1",10.4",12",12.1",15.6",18.5",19",21.5",22",23.6",24",27",32"
(비율 4:3)크기:17",19"
(비율 16:10)크기:19"
매우 사용자 정의: 크기, 로고, 붙여넣기 서비스, AG, AF, AR

장착 단계

1. 표면 준비: 장착 표면(예: 유리 또는 아크릴 시트 뒷면)이 깨끗하고 평평하며 건조한지 확인합니다.
2. 정렬 및 접착: 터치 필름의 보호층을 벗겨냅니다. 감지면(회로 패턴이 있는 면)을 매체 뒷면에 맞춰 조심스럽게 접착한 후 스크래퍼를 사용하여 기포를 제거하여 부드럽고 주름 없는 마무리를 보장합니다.
3. 컨트롤러 연결: 커넥터를 통해 터치 필름의 FPC(연성 인쇄 회로) 끝을 일치하는 터치 제어 보드에 연결합니다.
4. 전기 연결: USB 데이터 케이블을 사용하여 제어 보드를 컴퓨터 또는 주 제어 장치에 연결합니다.
5. 드라이버 설치 및 보정: 컴퓨터에 드라이버를 설치하고 운영 체제의 "터치스크린 설정"에서 보정을 완료합니다.

명세서

일반적인 제조사:그린터치 제품명 : 정전식 터치 포일(XTM 시리즈) 일반 크기:10.1",10.4",12",12.1",15.6",17",18.5", 19",21.5",22",23.6",24",27",32" 보증:1-3년 인증서:CE,FCC,RoHS

패널 패널 유형:필름+필름 대각선 크기:10.1 ~ 32인치 종횡비:16:9,4:3,16:10 터치 제스처:클릭, 드래그, 확대/축소, 회전 편차: ≤0.5mm 투과율:≥93% 스캐닝 속도: 8ms/프레임 센서:TX24 RX48 터치 기술: 정전식 12개 터치 포인트 포장 목록:터치 포일*1,컨트롤러*1,USB 라인*1 터치 지원 시스템:Windows,Android,Linux

환경 작동 시간: 최대. 논스톱 24/7 온도 작동: –20°C ~ 70°C 보관 온도: -20°C ~ 70°C 습도: 상대습도 90%, 결로 없음

연결성 인터페이스:USB

규정 준수 인증: CE,FCC,RoHS

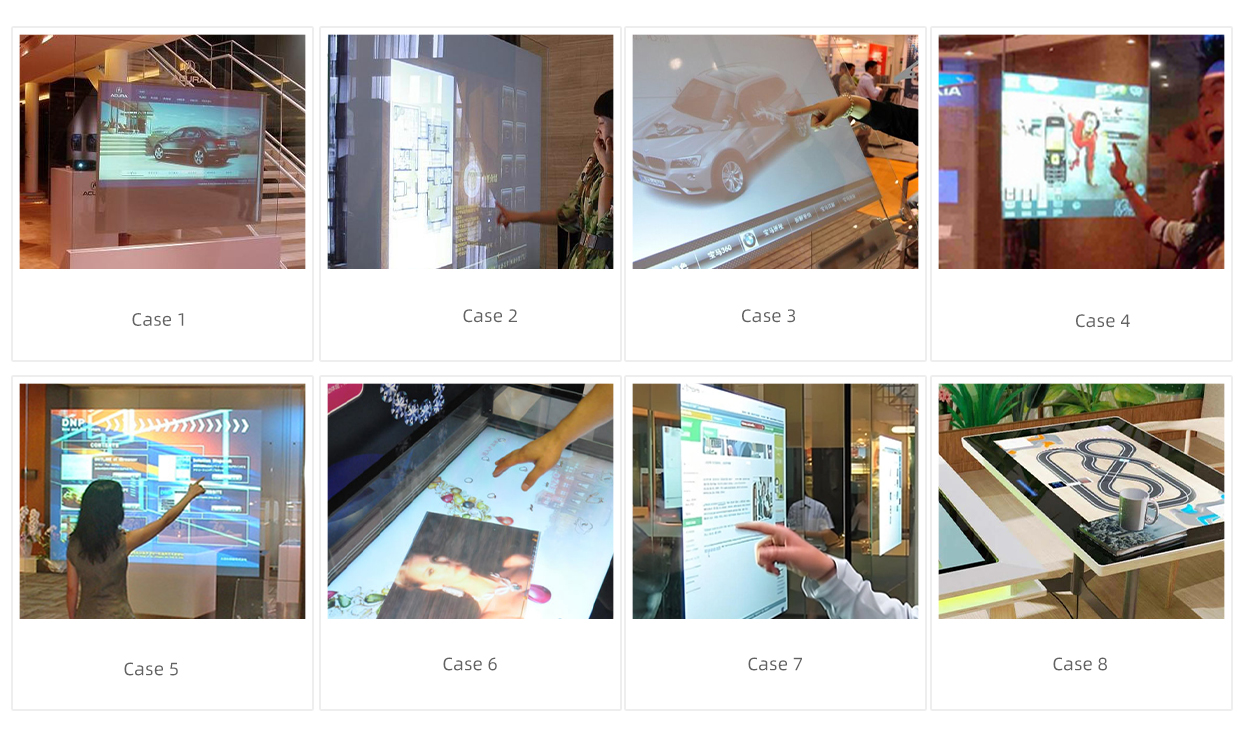

적용분야

사양 및 다운로드

크기	모델	치수	보기 영역	비율	인터페이스	도면 다운로드
10.1"	GT-XTM10.1L-1	242*147.4mm	223.5*125.7mm	16:9	USB	GT-XTM10.1L-1
10.1"	GT-XTM10.1W-1	247.3*146.8mm	223.5*125.7mm	16:9	USB	GT-XTM10.1W-1
10.4"	GT-XTM10.4L-1	248.6*151.1mm	230.2*129.5mm	16:9	USB	GT-XTM10.4L-1
10.4"	GT-XTM10.4W-1	253.9*150.5mm	230.2*129.5mm	16:9	USB	GT-XTM10.4W-1
12.1"	GT-XTM12.1L-1	286.3*172.3mm	267.8*150.6mm	16:9	USB	GT-XTM12.1L-1
12"	GT-XTM12L-1	284.1*171mm	265.6*149.4mm	16:9	USB	GT-XTM12L-1
12"	GT-XTM12L-2	262.2*204.5mm	243.8*182.8mm	16:9	USB	GT-XTM12L-2
12"	GT-XTM12W-1	289.2*170.4mm	265.6*149.4mm	16:9	USB	GT-XTM12W-1
12"	GT-XTM12W-2	267.4*203.9mm	243.8*182.8mm	16:9	USB	GT-XTM12W-2
15.6"	GT-XTM15.6L-1	368*215mm	345*194mm	16:9	USB	GT-XTM15.6L-1
15.6"	GT-XTM15.6W-1	368*215mm	345*194mm	16:9	USB	GT-XTM15.6W-1
17"	GT-XTM17L-1	364*281mm	345*259mm	4:3	USB	GT-XTM17L-1
17"	GT-XTM17W-1	369*280mm	378*212mm	4:3	USB	GT-XTM17W-1
18.5"	GT-XTM18.5L-1	428*251mm	409*230mm	16:9	USB	GT-XTM18.5L-1
18.5"	GT-XTM18.5W-1	433*251mm	409*230mm	16:9	USB	GT-XTM18.5W-1
19"	GT-XTM19L-1	439*258mm	420*236mm	16:9	USB	GT-XTM19L-1
19"	GT-XTM19L-2	404*311mm	386*289mm	4:3	USB	GT-XTM19L-2
19"	GT-XTM19L-3	427*277mm	409*255mm	16:10	USB	GT-XTM19L-3
19"	GT-XTM19W-1	444*258mm	420*236mm	16:9	USB	GT-XTM19W-1
19"	GT-XTM19W-2	409*310mm	386*289mm	4:3	USB	GT-XTM19W
19"	GT-XTM19W-3	433*277mm	409*255mm	16:10	USB	GT-XTM19W-3
21.5"	GT-XTM21.5L-1	494*289mm	475*267mm	16:9	USB	GT-XTM21.5L-1
21.5"	GT-XTM21.5W-1	499*288mm	475*267mm	16:9	USB	GT-XTM21.5W-1
22"	GT-XTM22L-1	492*318mm	473*296mm	16:9	USB	GT-XTM22.0L-1
22"	GT-XTM22W-1	497*318mm	473*296mm	16:9	USB	GT-XTM22.0W-1
23.6"	GT-XTM23.6L-1	540*315mm	522*293mm	16:9	USB	GT-XTM23.6L-1
23.6"	GT-XTM23.6W-1	545*314mm	522*293mm	16:9	USB	GT-XTM23.6W-1
24"	GT-XTM24L-1	549*320mm	531*298mm	16:9	USB	GT-XTM24L-1
24"	GT-XTM24W-1	554*319mm	531*298mm	16:9	USB	GT-XTM24W-1
27"	GT-XTM27L-1	616*357mm	597*336mm	16:9	USB	GT-XTM27L-1
27"	GT-XTM27W-1	621*357mm	597*336mm	16:9	USB	GT-XTM27W-1
32"	GT-XTM32L-1	726*419mm	708*398mm	16:9	USB	GT-XTM32L-1
32"	GT-XTM32W-1	731*419mm	708*398mm	16:9	USB	GT-XTM32W-1
