적외선 터치스크린 및 정전식 터치스크린

스마트 오피스 분야에서 주류를 이루는 회의용 태블릿에는 적외선 터치 기술과 정전식 터치 기술 등 다양한 터치 기술이 적용됩니다. 그렇다면 이러한 터치 기술의 원리는 무엇이며, 차이점은 무엇일까요?

1. 적외선 터치스크린

적외선 터치스크린은 X축과 Y축 방향으로 촘촘하게 배치된 적외선 매트릭스를 이용하여 사용자의 터치를 감지하고 위치를 파악합니다. 적외선 터치스크린은 디스플레이 전면에 회로 기판 외장 프레임이 있으며, 이 회로 기판에는 화면의 네 면에 적외선 송신관과 수신관이 서로 대응하여 수평 및 수직 교차 적외선 매트릭스를 형성하도록 배치되어 있습니다.

사용자가 터치스크린을 사용할 때, 손가락이 해당 위치를 통과하는 두 개의 적외선을 차단하여 화면상의 터치 지점 위치를 판단할 수 있습니다. 외부 터치스크린은 고도로 집적된 전자 회로 통합 제품입니다. 적외선 터치스크린은 완전한 통합 제어 회로와 고정밀, 간섭 방지 적외선 송신관 및 수신관 세트를 포함하며, 이들은 고도로 집적된 회로 기판에 서로 반대 방향으로 설치되어 필수적인 적외선 격자를 형성합니다. 제어 회로에 내장된 지능형 제어 시스템은 다이오드에 지속적으로 펄스를 발생시켜 적외선 편광 빔 격자를 생성합니다. 손가락과 같은 터치 물체가 격자 안으로 들어가면 광선이 차단됩니다. 스마트 제어 시스템은 광 손실의 변화를 감지하고 제어 시스템으로 신호를 전송하여 X축 및 Y축 좌표값을 확인합니다.

적외선 터치스크린은 전류, 전압 및 정전기 간섭이 없어 다양한 열악한 환경에 적합합니다. 주요 장점으로는 저렴한 가격, 간편한 설치, 뛰어난 안정성, 긴 수명, 높은 광투과율(최대 95%), 선명하고 밝은 이미지 유지, 드리프트 없음, 드라이버 설치 및 보정 불필요, 플러그 앤 플레이 방식 등이 있으며, 광고 기기, 조회 기기, 인터랙티브 태블릿 등 다양한 기기에 사용할 수 있습니다.

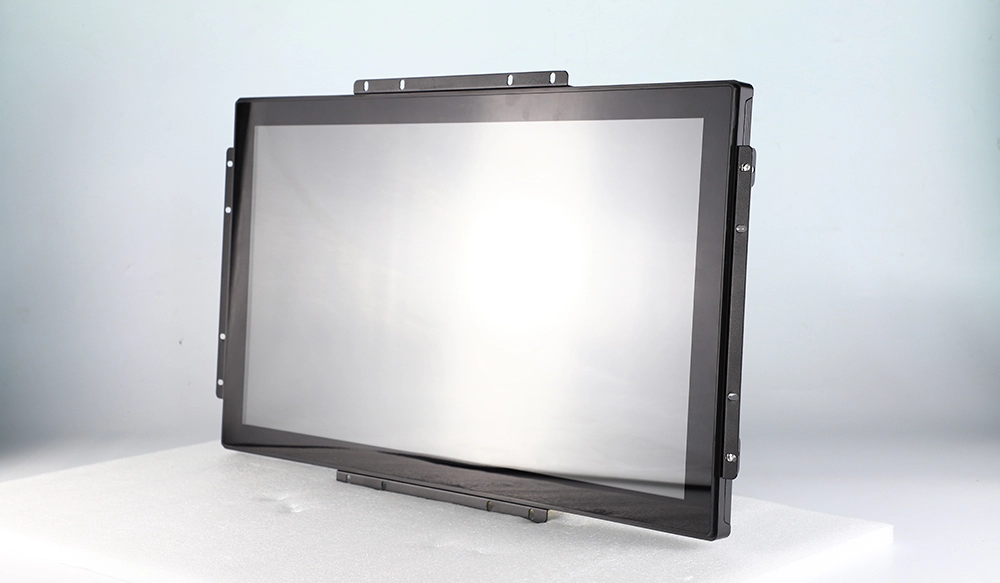

2. 정전식 터치스크린

정전식 터치스크린의 네 면에는 길고 좁은 전극이 도금되어 내부에 저전압 교류장을 형성합니다. 정전식 터치스크린은 금속 전도성 물질인 투명 필름으로 덮여 있습니다. 사용자가 화면을 터치하면 손가락과 작동면 사이에 커플링 커패시터가 형성됩니다. 작동면에는 고주파 신호가 존재하기 때문에 손가락은 화면 네 모서리의 전극에서 흐르는 전류의 일부를 흡수합니다. 네 전극을 통해 흐르는 전류는 손가락과 네 모서리 사이의 거리에 비례하므로, 컨트롤러는 이 전류 비율을 정밀하게 계산하여 접촉 지점의 위치를 ​​파악합니다.

정전식 터치스크린은 가격이 비쌉니다. 인체와 화면이 접촉할 때 발생하는 전류를 이용하여 위치를 인식하는 원리이므로 손가락으로 조작할 수 있지만 손톱이나 펜과 같은 비인체로는 조작할 수 없습니다. 정전식 터치스크린의 이중 유리 구조는 도체와 센서를 보호할 뿐만 아니라 화면에 먼지나 기름때가 묻어 있어도 터치 위치를 정확하게 계산할 수 있습니다. 그러나 정전 용량은 온도, 습도 및 접지 조건에 따라 변하기 때문에 안정성이 떨어지고 드리프트 현상이 자주 발생합니다.

아이폰과 아이패드 같은 개인 소비자용 기기와 기업용 기기에서 멀티터치 기술이 성숙해짐에 따라, 정전식 터치스크린은 향후 디스플레이 분야를 주도할 가능성이 높습니다. 그러나 현재 생산량이 적고 크기가 작으며 가격이 높고 대량 생산에 제약이 있습니다. 그럼에도 불구하고 정전식 터치스크린은 정확도가 높고 응답 속도가 빠르며 내구성(긁힘 방지)이 뛰어나기 때문에 휴대폰, 게임 콘솔, 고급 스마트 회의용 태블릿과 같은 고정밀 기기에 더욱 적합합니다.
